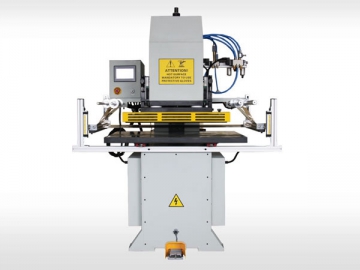

Máquina de hot stamping HS-568 (Máquina de corte e vinco com hot stamping)
Principais características da máquina de hot stamping HS-568
1. Esta máquina de hot stamping é usada principalmente para fazer gravação em folha de papel, papelão, couro, folhas de plástico, produtos de madeira ou bambu, capas de livros e outros;
2. A máquina de hot stamping HS-568 é fácil de usar e manter, precisando apenas de uma pessoa para operá-la. Possui um cilindro de impulso estilo alemão e um sistema de acionamento de reforço hidráulico pneumático, que muda suavemente de dois para três o curso de condução, tornando-os eficientes, rápidos e precisos;
3. O display sensível ao toque é fabricado pela japonesa Omron e mostra o estado de funcionamento da máquina e também controla digitalmente a temperatura e a velocidade da folha;
4. O guia linear fabricado pela HIWIN, Taiwan, garante alta precisão ao deslizar dentro e fora da mesa de trabalho;
5. Esta máquina está equipada com uma cortina luminosa de segurança fabricada pela marca japonesa Omron e uma tampa de proteção de calor de acordo com as normas CE, protegendo o operador durante a produção;
6. O pedal de controle melhora a eficiência;
7. Esta máquina está equipada com componentes pneumáticos fabricados pela alemã Airtec;
8. Todas as funções estão disponíveis na tela de LCD.
| Modelo | |||
| Pressão máxima | 8ton | 15ton | 30ton |
| Área máxima de estampagem | 51 0x 39 0mm | 59 0x 44 0mm | 78 0x 54 0mm |
| Área máxima de corte | 49 0x 37 0mm | 57 0x 42 0mm | 76 0x 52 0mm |
| Área da mesa de trabalho | 78 0x 490 mm | 88 0x 540 mm | 980 x 640 mm |
| Altura máxima de trabalho | 100mm | 100mm | 100mm |
| Curso viável | 200mm | 200mm | 250mm |
| Temperatura | 0℃ ~3 ℃ | 0℃ ~3 ℃ | 0℃ ~3 ℃ |
| Fornecimento de ar | 0.8 ~ 1.2mpa | 0.8 ~ 1.2mpa | 0.8 ~ 1.2mpa |
| Potência | 4800w | 5800 w | 7800 w |
| Peso | 900kg | 1200kg | 1600kg |
| Dimensões | 1120x890 x 1940mm | 1200x960x1990mm | 1440x1330x2010mm |
** Sujeito a alterações sem aviso prévio

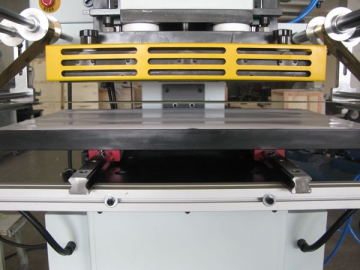

Diagrama das peças- Mesa de trabalho contínua

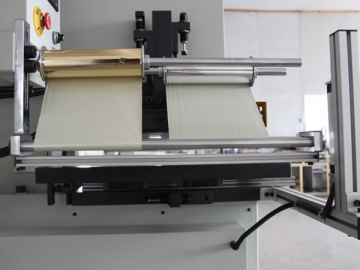

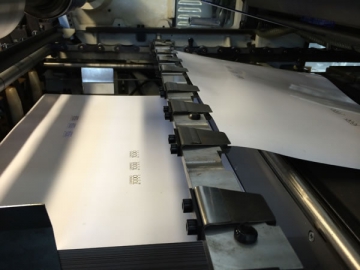

- Sistema de tração do papel com 2 grupos

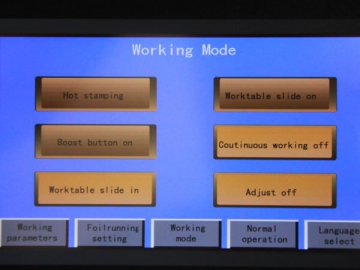

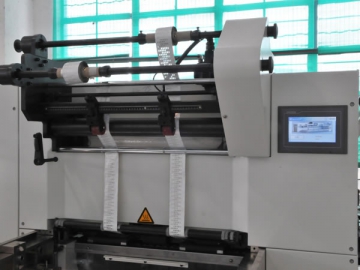

- Tela sensível ao toque, fabricada pela marca japonesa Omron

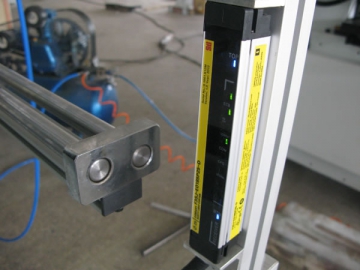

- Cortina luminosa de segurança fabricada pela marca japonesa Omron

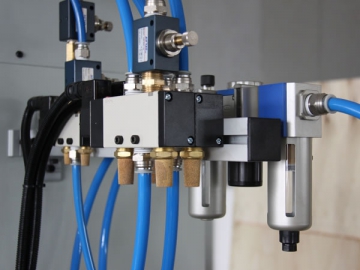

- Componentes pneumáticos fabricados pela marca alemã Airtec

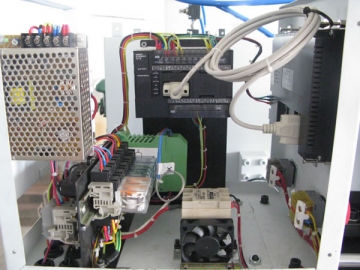

- Caixa elétrica principal

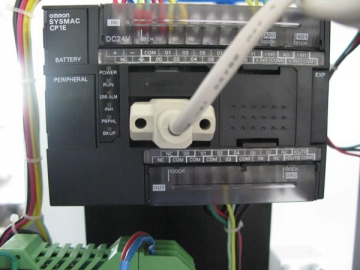

- Rede elétrica com tecnologia PLS, fabricada pela japonesa
