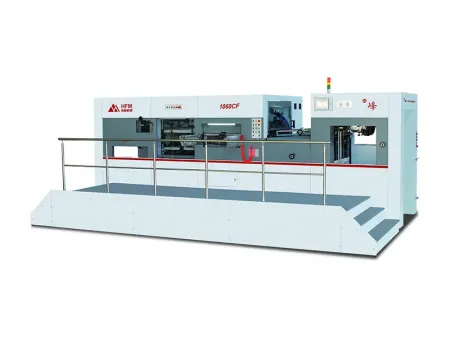

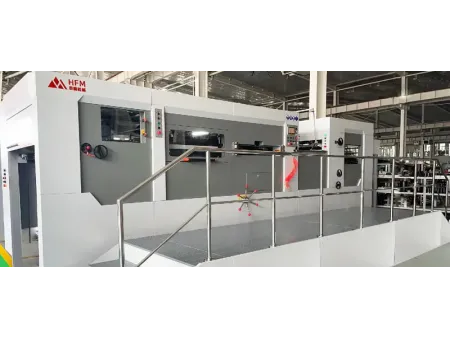

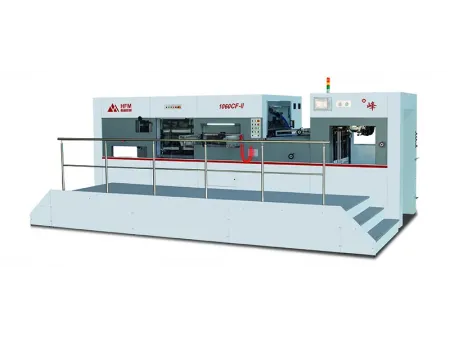

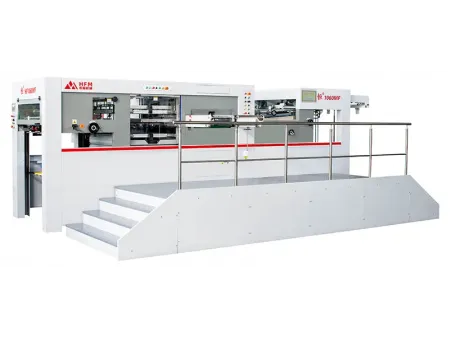

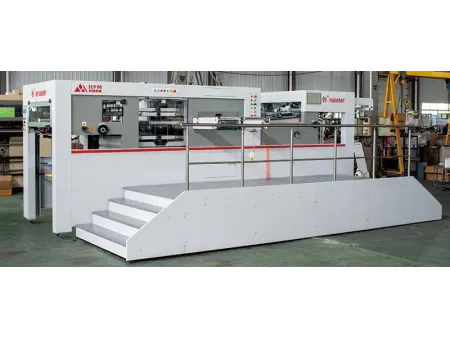

Máquina de corte e vinco plana automática com unidade de descarte

Solicite uma cotação

Sobre nós: http://diecutting-br.com/2-automatic-flatbed-die-cutting-up-to-450t.html

A máquina automática de corte e vinco com unidade de descarte é uma solução inovadora que integra o corte e a remoção de resíduos em um único processo. Após o corte, a unidade de remoção integrada remove com eficiência e precisão até mesmo as menores bordas de resíduos ou peças excedentes maiores do produto acabado. Essa dupla funcionalidade é particularmente vantajosa na produção de produtos de alta qualidade, como caixas de presente de luxo, onde a aparência e a precisão são fundamentais. Ao consolidar dois processos em um, ela reduz os custos de mão de obra e aumenta significativamente a eficiência operacional.

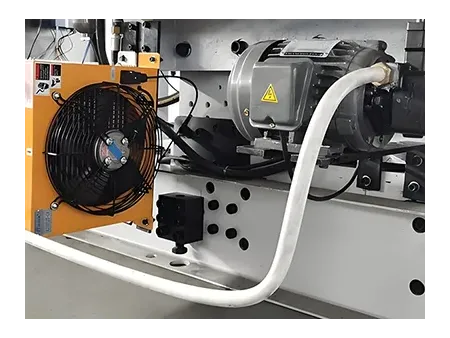

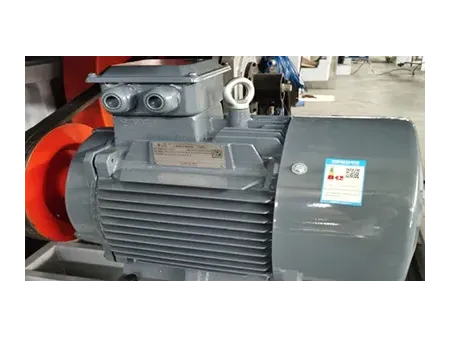

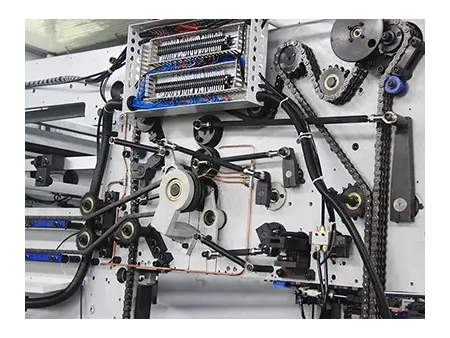

A máquina é equipada com um mecanismo intermitente de alta precisão, com travamento rápido pneumático, embreagem pneumática, proteção contra sobrecarga e ajuste de pressão elétrico, garantindo uma operação suave e confiável em alta velocidade. Além disso, incorpora uma variedade de recursos práticos para maximizar a produtividade, incluindo um sistema de papel pré-codificado, alimentação auxiliar de papel, sistema de alimentação de velocidade variável, sistema automático de coleta de papel auxiliar, amostragem pneumática, sistema de lubrificação temporizada e resfriamento forçado a ar para a lubrificação do acionamento principal. A estrutura elevada de remoção de resíduos da máquina foi projetada ergonomicamente, aumentando a eficiência do operador, especialmente durante o processo de inserção do pino.

Especificações Desenhos dimensionais

Modo de corte: Corte plano, vinco e remoção

Tamanho máximo da folha (C×L) (mm): 1070×790

Tamanho mínimo da folha (C×L) (mm): 400×320 (alimentador servo é opcional, com tamanho mínimo da folha de 400×290)

Margem da pinça (mm): 5 mm

Tamanho máximo de corte (C×L) (mm): 1060×780

Pressão máxima de corte (t): 300

Peso da folha (g/m²): 100-2000

Espessura da placa ondulada (mm): ≤5

Velocidade máxima (folhas/h): 7500

Altura máxima da pilha no alimentador (mm): 1580

Altura máxima da pilha na entrega (mm): 1300

Precisão de corte (mm): ±0,1 mm

Potência do motor (kW): 11

Potência total (kW): 21

Peso líquido (t): 16,5

Dimensões (C×L×A) (mm): 7337×3963×2261

Modo de corte: Corte plano, vinco e deslizamento

Tamanho máximo da folha (C×L) (mm): 1060×760

Tamanho mínimo da folha (C×L) (mm): 390×295 (alimentador servo é opcional, com tamanho mínimo da folha de 390×280)

Margem da pinça (mm): 8-17

Tamanho máximo de corte (C×L) (mm): 1055×750

Pressão máxima de corte (t): 300

Peso da folha (g/m²): 100-2000

Espessura da placa ondulada (mm): ≤4

Velocidade máxima (folhas/h): 8000

Altura máxima da pilha no alimentador (mm): 1400

Altura máxima da pilha na entrega (mm): 1250

Precisão de corte (mm): ≤±0,075

Potência do motor (kW): 11

Potência total (kW): 18

Peso líquido (t): 19

Dimensões (C×L×A) (mm): 8028×4195×2386

Modo de corte: Corte plano, vinco e remoção

Tamanho máximo da folha (C×L) (mm): 1060×760

Tamanho mínimo da folha (C×L) (mm): 390×295 (alimentador servo é opcional, com tamanho mínimo da folha de 390×280)

Margem da pinça (mm): 8-17

Tamanho máximo de corte (C×L) (mm): 1055×750

Pressão máxima de corte (t): 300

Peso da folha (g/m²): 100-2000

Espessura da placa ondulada (mm): ≤4

Velocidade máxima (folhas/h): 8000

Altura máxima da pilha no alimentador (mm): 1400

Altura máxima da pilha na entrega (mm): 1250

Precisão de corte (mm): ≤±0,075

Potência do motor (kW): 11

Potência total (kW): 18

Peso líquido (t): 19,5

Dimensões (C×L×A) (mm): 8028×4195×2386

Modo de corte: Corte e vinco plano, vinco e remoção

Tamanho máximo da folha (C×L) (mm): 1320×960

Tamanho mínimo da folha (C×L) (mm): 450×380

Tamanho máximo de corte (C×L) (mm): 1300×940

Peso da folha (g/m²): 120-2000 papelão branco (espessura do papelão ondulado ≤8 mm)

Pressão máxima de corte (t): 300

Velocidade máxima (folhas/h): 6000

Potência total (kW): 28

Peso líquido (t): 20T

Dimensões (C×L×A) (mm): 11500×4500×2250

Modo de corte: Corte plano, vinco e remoção

Tamanho máximo da folha (C×L) (mm): 1520×1100

Tamanho mínimo da folha (C×L) (mm): 500×420

Tamanho máximo de corte (C×L) (mm): 1500×1090

Peso da folha (g/m²): 120-2000 cartão branco (espessura do cartão ondulado ≤ 8 mm)

Pressão máxima de corte (t): 300

Velocidade máxima (folhas/h): 6000

Potência total (kW): 38

Peso líquido (t): 21

Dimensões (C×L×A) (mm): 11700×5500×2250

Modo de corte: Corte plano, vinco e remoção

Tamanho máximo da folha (C×L) (mm): 1720×1260

Tamanho mínimo da folha (C×L) (mm): 600×500

Tamanho máximo de corte (C×L) (mm): 1700×1240

Espessura da folha (mm): 1-8

Pressão máxima de corte (t): 300

Velocidade máxima (folhas/h): 5000

Potência total (kW): 35

Peso líquido (t): 27

Dimensões (C×L×A) (mm): 11800×5600×3000

Modo de corte: Corte plano, vinco e remoção

Tamanho máximo da folha (C×L) (mm): 1450×1100

Tamanho mínimo da folha (C×L) (mm): 590×430 (alimentador servo é opcional com tamanho mínimo da folha de 590×390)

Margem da pinça (mm): 8-17

Máx. tamanho de corte (C×L) (mm): 1445×1090

Pressão máxima de corte (t): 450

Peso da folha (g/m²): 100-2000

Espessura da placa ondulada (mm): ≤6

Velocidade máxima (folhas/h): 6000

Altura máxima da pilha no alimentador (mm): 1650

Altura máxima da pilha na entrega (mm): 1500

Precisão do corte (mm): ≤±0,1

Potência do motor (kW): 18,5

Potência total (kW): 27

Peso líquido (t): 30

Dimensões (C×L×A) (mm): 10064×5025×2759

Modo de corte: Corte plano, vinco e remoção

Tamanho máximo da folha (C×L) (mm): 1450×1100

Tamanho mínimo da folha (C×L) (mm): 590×430 (alimentador servo é opcional com tamanho mínimo da folha de 590×390)

Margem da pinça (mm): 8-17

Máx. tamanho de corte (C×L) (mm): 1445×1090

Pressão máxima de corte (t): 450

Peso da folha (g/m²): 100-2000

Espessura da placa ondulada (mm): ≤6

Velocidade máxima (folhas/h): 6000

Altura máxima da pilha no alimentador (mm): 1500

Altura máxima da pilha na entrega (mm): 1250

Precisão do corte (mm): ≤±0,075

Potência do motor (kW): 18,5

Potência total (kW): 27

Peso líquido (t): 30,5

Dimensões (C×L×A) (mm): 10064×5025×2759

Para obter desenhos dimensionais detalhados de nossas máquinas, consulte o número do modelo específico. Oferecemos uma variedade de tamanhos para atender às suas necessidades de produção:

Desenho dimensional 1060
Desenho dimensional1300/1500/1700
Desenho dimensional 1450
Desenho dimensional 2100

Materiais aplicáveis

Papelão
Papelão corrugado
Folha PVC
Papelão branco

Utilização

Esta máquina foi projetada para criar caixas de cosméticos, caixas de cigarros, caixas de vinho, embalagens de chá, embalagens farmacêuticas, embalagens de alimentos, caixas de presente e muito mais.

Caixas de comésticos

Embalagens de cigarros

Embalagens de vinho

Embalagens farmacêuticas

Embalagem de alimentos

Caixas para presentes e mais

Funções principais

Configurações

Consumíveis

Para manter o desempenho ideal e a longevidade da sua máquina, recomendamos o uso de consumíveis HFM originais. Oferecemos uma gama completa de peças de reposição de alta qualidade: pino de remoção, placa deslizante, bloco de travamento do pino inferior, roda de borracha, correia dentada, roda de escova, barra de fixação, fixador móvel.
