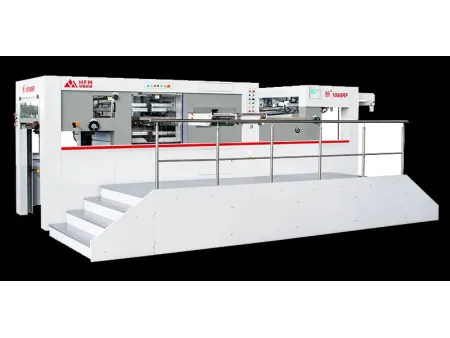

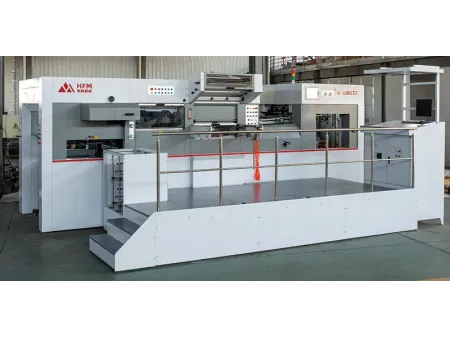

Máquina de corte e vinco plana automática com hot stamping (até 700 ton)
Solicite uma cotação
- Tamanho máximo de corte (C×L) 1055×750 mm
- Espessura da placa corrugada ≤4mm
- Velocidade máxima 7500 folhas/hora
- Pressão máxima de trabalho 600 toneladas

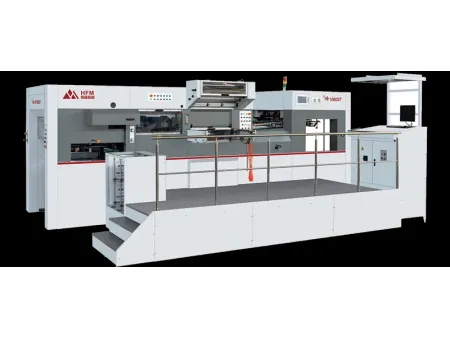

A máquina automática de corte e vinco hot stamping HFM integra perfeitamente o corte pesado com a estampagem em folha metálica de alta qualidade. Primeiro, ela imprime desenhos metálicos complexos na superfície de materiais espessos e rígidos e, em seguida, utiliza alta pressão para concluir o processo de corte. Esta máquina desempenha um papel crucial na produção de caixas de presente de alta qualidade e embalagens de joias de luxo, criando produtos que são bonitos e robustos.
Desenvolvida ao longo de anos de design e inovação, esta máquina oferece recursos de estampagem longitudinal e transversal. É amplamente utilizada na indústria de embalagens, particularmente para corte, estampagem, vinco e gravação a frio de caixas, caixas e etiquetas. Ela pode lidar com vários materiais impressos de alta qualidade, como maços de cigarros, caixas de vinho, caixas para presentes, embalagens de pequenos eletrodomésticos e caixas de cosméticos. Ela suporta estampagem padrão e holográfica antifalsificação, alcançando um forte efeito tridimensional e resultados de impressão requintados.
Especificações Desenhos dimensionais

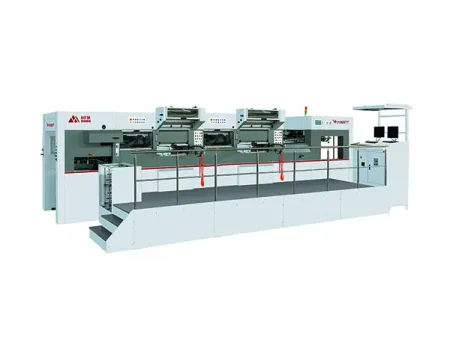

Este modelo apresenta um design de estação dupla e está equipado com um sistema servo de alimentação de folha holográfica longitudinal de 5 eixos, que aumenta a velocidade de estampagem e aumenta a produtividade.

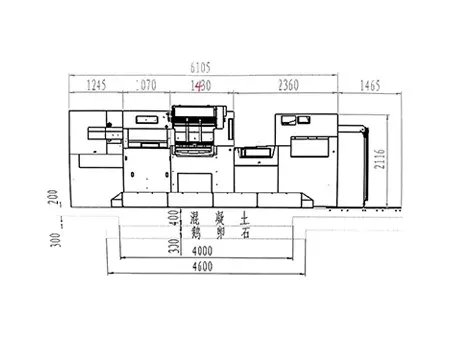

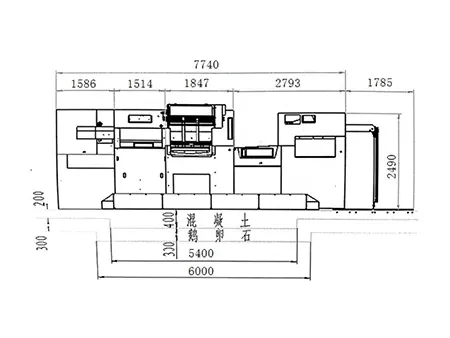

Para obter desenhos dimensionais detalhados de nossas máquinas, consulte o número do modelo específico. Oferecemos uma variedade de tamanhos para atender às suas necessidades de produção:
- Desenho dimensional 1060
- Desenho dimensional 1450
Materiais aplicáveis
- Papelão
- Papelão corrugado

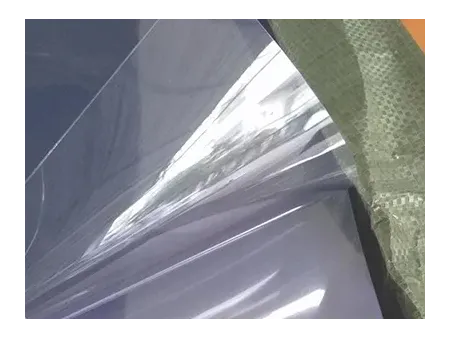

- Folha PVC
- Papelão branco
Utilização
Esta máquina é ideal para a produção de caixas de cosméticos, caixas de cigarros, caixas de vinho, caixas de chá, embalagens farmacêuticas, embalagens de alimentos, caixas de presente e caixas para pequenos eletrodomésticos. Funções principais
-
- Bloqueio rápido pneumático para corte e vinco Alcança um bloqueio rápido através de dispositivos pneumáticos, garantindo estabilidade e precisão durante os processos de corte e vinco e estampagem em folha metálica.
-
- Alimentação e recolha contínuas de folhas Permite a alimentação e recolha contínuas e automáticas de folhas para maximizar a eficiência da produção e minimizar o tempo de inatividade.
-
- Amostragem pneumática Facilita a verificação de amostras em tempo real durante a produção sem interromper o processo, garantindo uma qualidade consistente do produto.
-
- Ajuste elétrico da pressão Ajusta automaticamente a pressão para cada operação com base no material, garantindo um corte e estampagem precisos.
-
- Função de estampagem rápida Suporta estampagem em alta velocidade, tornando-a particularmente adequada para produção em grande escala.
-
- Sistema de lubrificação automático Garante o funcionamento suave de todas as peças móveis, reduzindo o atrito e prolongando a vida útil do equipamento.
-
- Automação completa Integra os processos de alimentação de folhas, corte, estampagem e coleta de folhas em um fluxo de trabalho totalmente automatizado.
-
- Detecção automática de falhas e amostragem ininterrupta Mantém a operação contínua, detectando erros automaticamente e permitindo a amostragem sem interrupção.
-
- Alta pressão de corte com alinhamento preciso Garante uma produção de alta qualidade com excelente precisão de registro.
-
- Segurança aprimorada: Possui embreagens pneumáticas, dispositivos de frenagem e vários sistemas de detecção de segurança para proteger os operadores e o equipamento.
-
- Qualidade superior hot stamping Produz padrões e textos em folha metálica com forte tridimensionalidade e bordas nítidas e claras — ideal para embalagens de alta qualidade, onde a aparência é fundamental.
Configurações
- Alimentador
Equipado com um cabeçote alimentador de alta precisão com quatro sucções e cinco alimentações, este sistema se adapta a papéis finos, cartões e papelão ondulado, garantindo uma alimentação consistente mesmo em altas velocidades. Um mecanismo de pré-alimentação do tipo pórtico alterna entre as mesas de alimentação principal e auxiliar para permitir uma produção contínua e ininterrupta.

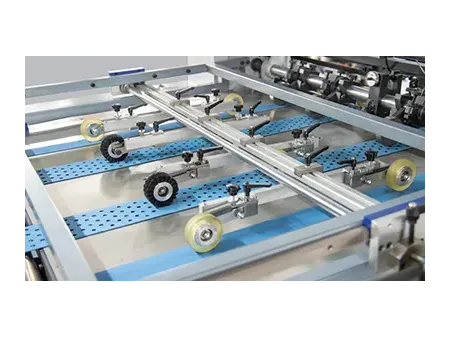

- Estrutura de alimentação

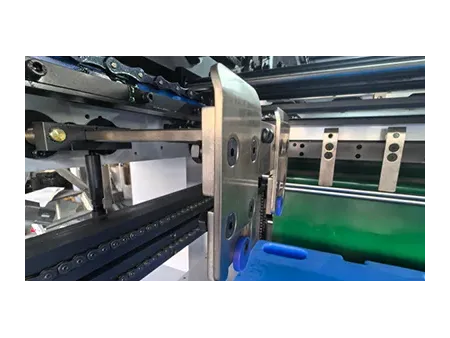

Utiliza um sistema lateral push-pull de dupla finalidade para um posicionamento estável da folha em altas velocidades. As rodas de alimentação rapidamente ajustáveis melhoram ainda mais a eficiência do trabalho. Um sistema de alimentação a vácuo opcional pode ser adicionado para maior estabilidade ao processar papel fino.
- Mecanismo de microajuste
Possui um mecanismo de microajuste com placa de aço que facilita o alinhamento rápido do molde inferior, aumentando assim a eficiência da produção e garantindo um corte preciso.
- Unidade de estampagem/corte com molde
Incorpora uma placa alveolar de ferro fundido resistente à deformação e ao calor e um sistema de ajuste de pressão com parafuso de esfera sem folgas. Com 20 zonas de aquecimento controladas independentemente, a unidade mantém uma resposta de temperatura uniforme e rápida para garantir um desempenho ideal de estampagem e corte com molde.
- Sistema de alimentação longitudinal de folhas
Emprega um sistema de alimentação de folha de alta posição de três eixos com um suporte de folha extensível e retrátil para substituição rápida da folha. Um sistema de alimentação de folha servo de dois eixos, completo com um sistema de detecção de rasgos, garante o fornecimento contínuo e preciso da folha.
- Sistema de rebobinagem longitudinal de folha de alumínio
Possui um sistema externo de coleta longitudinal por rolos, projetado para facilitar a recuperação eficiente de resíduos e a reutilização da folha de alumínio.

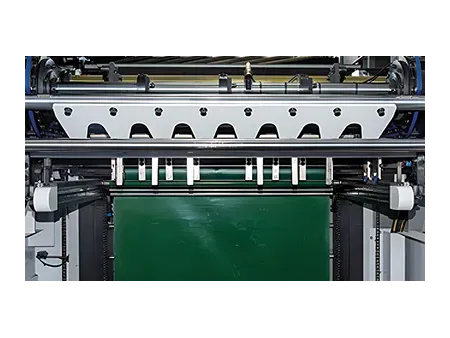

- Estação de entrega

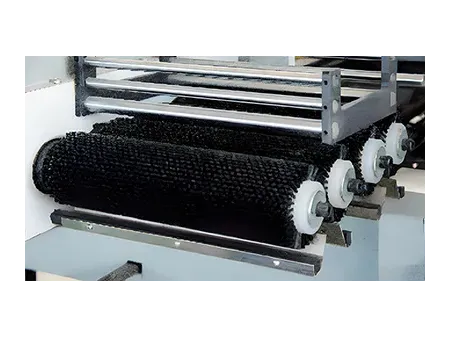

Utiliza uma escova e um sistema de sopro de ar traseiro para manter o alinhamento estável das folhas. Está equipada com um sistema de coleta auxiliar elétrico para produção contínua e uma função de amostragem pneumática para verificações de qualidade em tempo real. Um recurso opcional de contagem e marcação (inserção de abas) está disponível para aumentar a eficiência operacional.

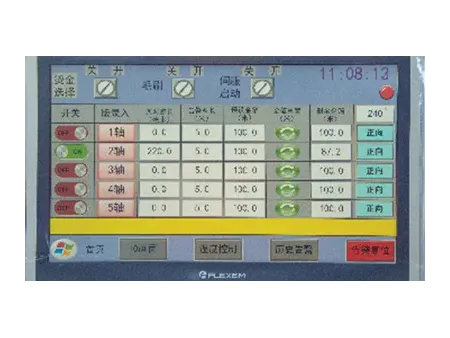

- Sistema de controle de estampagem de folha metálica
Um sistema de computação inteligente calcula automaticamente esquemas de pulos de etapas para diferentes produtos, a fim de maximizar a economia de folha de alumínio e garantir uma qualidade consistente de estampagem.
Consumíveis
Para manter o desempenho ideal e a longevidade da sua máquina, recomendamos o uso de consumíveis HFM originais. Oferecemos uma gama completa de peças de reposição de alta qualidade: pino de remoção, placa deslizante, bloco de travamento do pino inferior, roda de borracha, correia dentada, roda de escova, barra de fixação, fixador móvel.
Productos relacionados
Deixe uma mensagem

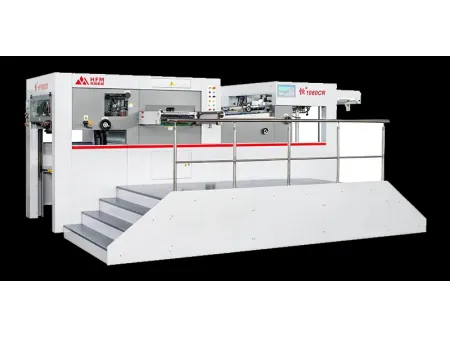

Outros Produtos
