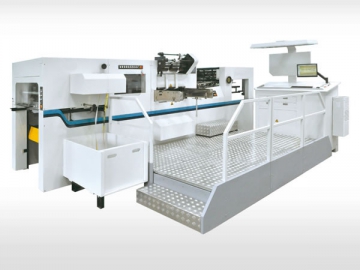

Máquina de hot stamping EF-1060 (Máquina de corte e vinco com hot stamping)
Principais características da máquina de hot stamping EF-1060
A máquina de corte e vinco com hot stamping EF-1060 tem alta precisão, velocidade e estabilidade, bem como um design novo, com uma barra giratória que possui pinças ajustáveis no lado esquerdo e direito, proporcionando assim uma maior versatilidade. A máquina de hot stamping também tem uma grande capacidade de processamento, como funções de posicionamento, gravação, holografia, laser fragmentado, folhas de salto e muito mais. Esta máquina é usada para gravar, cortar e vincar etiquetas, cartões comemorativos, caixas dobráveis, embalagens de luxo e capas de livros. Esta máquina de estampagem a quente funciona muito bem para ambientes de trabalho com volumes de impressão grande.
1. A placa de carga possui um posicionamento da linha central preciso e um bloqueio rápido e conveniente;
2. Dispositivo de pressão de alta velocidade ajustável;
3. Sistema de controle de gravação controlado por computador;
4. Nova interface operacional gráfica;
5. Função de simulação e cálculo automático de alimentação do papel;
6. Estrutura de cotovelo dupla que passa o ponto mais alto, melhorando a qualidade da estampagem;
7. Nova posição lateral para estabilização de diferentes tipos de papel quando estiverem trabalhando em alta velocidade;
8. A operação da máquina de hot stamping é simplificada pelo uso de duas pinças que se abrem e também a resolução de problemas mecânicos (a resolução de problemas ultra-sônico é opcional);
9. A nova estrutura de saída do papel possui um dispositivo de sucção e um sistema mecânico de escovas que ajuda quando os trabalhos estiverem sido feitos com gramatura inferior a 100g/m2;
10. O design do novo alimentador possui uma cabeça de alimentação que garante que o papel será puxado sem problemas;
11. O equipamento possui um design que economiza de energia.
| Modelo | EF-106 |
| Tamanho máximo da folha | 1060×760 mm |
| Tamanho mínimo da folha | 430×350 mm |
| Tamanho máximo do corte e vinco | 1060×746 mm |
| Tamanho máximo da estampagem | 1020×660 mm |
| Altura da régua de corte | 23.8 mm |
| Pressão máxima | 250×104 N |
| Gramaturas | Gramatura mínima da folha: 90g/m2 Gramatura do papel cartão: 157~2000g/m2 |
| Margem de pinça mínima | 9 mm |
| Velocidade máxima da máquina | 7000 folha/hora |
| Velocidade máxima de estampagem | 7000 folha/hora |
| Velocidade máxima de estampagem do holograma | 6500 folha/hora |
| Espessura da placa de estampagem | 3 mm |
| Eixo de alimentação longitudinal | 4 (opcional 6) |
| Eixo de alimentação transversal | 2 |
| Altura da pilha de alimentação | 1400 mm |
| Altura da pilha de saída | 1100 mm |
| Sistema de aquecimento elétrico | 12 zonas |
| Largura mínima da folha | 20 mm |
| Núcleo da bobina de papel | 25(1") 76(3") mm |
| Capacidade nominal | 50 kW |
| Fornecimento de ar | 0.8～ 1.0MPa ，≥ 0.6m 3/min |
| Dimensões da máquina | 5850× 4600 × 2280 mm |
| Peso da máquina | 20000 Kg |
** Sujeito a alterações sem aviso prévio

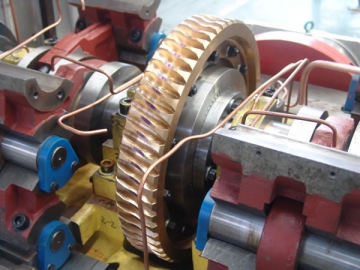

Diagrama das peças- Sistema de condução por engrenagem

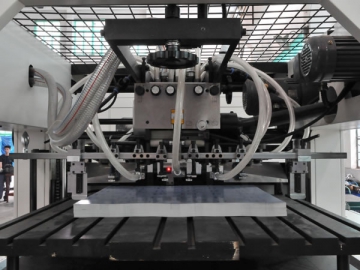

- Módulo de alimentação

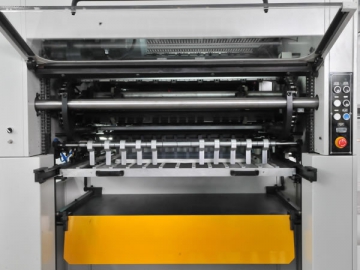

- Saída do papel

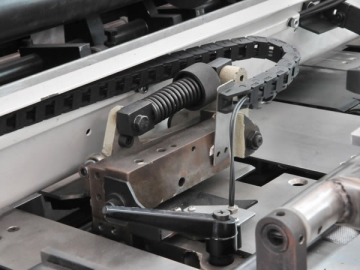

- Guia lateral

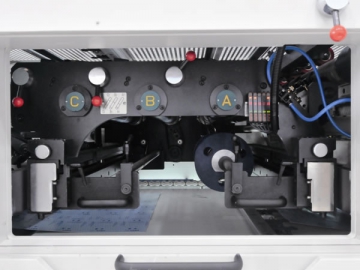

- 2 eixos transversais de alimentação
- 3 eixos transversais de alimentação

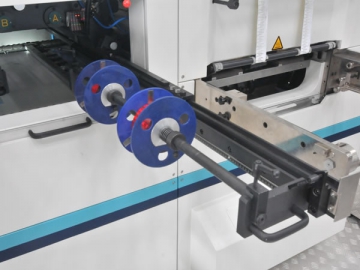

- Eixo para carregar a folha

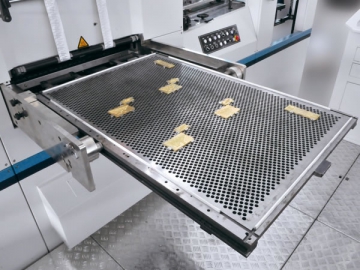

- Painel de alumínio favo de mel

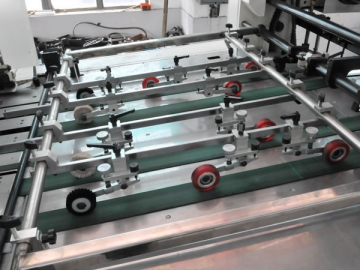

- Saída do papel
