Máquina de corte e vinco plana automática
Solicite uma cotação
- Tamanho máximo de corte (C×L) 1060×780 mm
- Precisão do corte com molde ±0.1 mm
- Velocidade máxima 7500 folhas/hora
- Pressão máxima de trabalho 300 toneladas

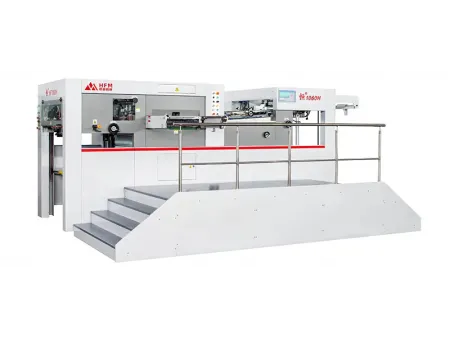

A máquina automática de corte e vinco plano da HFM é uma solução de ponta para corte, vinco e gravação de alta precisão em cartões, folhas de papelão, folhas de PVC, papel autoadesivo e etiquetas. Projetada para ser eficiente, essa máquina é perfeita para produzir uma ampla gama de produtos de embalagem, desde caixas de cosméticos de alta qualidade até embalagens duráveis para produtos de uso diário.
Ela também integra um sistema automático que alimenta com precisão materiais como papelão ondulado, papelão e folhas de PVC para a estação de corte. A pressão aplicada pelas plataformas superior e inferior aciona as linhas de corte da matriz, moldando rapidamente os materiais em formas predefinidas. A construção robusta da máquina garante uma produção consistente e de alta qualidade, perfeita para a produção de uma variedade de soluções de embalagem.
Especificações Desenhos dimensionais
Para obter desenhos dimensionais detalhados de nossas máquinas, consulte o número do modelo específico. Oferecemos uma variedade de tamanhos para atender às suas necessidades de produção:
- Desenho dimensional 1060A/C/R/H
- Desenho dimensional 1300H/1500H/1700H
- Desenho dimensional 800H
- Desenho dimensional 800H
- Desenho dimensional 2100D
Materiais aplicáveis
- Folha PVC
- Papelapel auto-adesivo
- Papelão corrugado
- Papelão
- Papelaão cinza
Utilização
Esta máquina é utilizada para criar etiquetas adesivas, caixas de cosméticos, caixas de cigarros, caixas de vinho, embalagens de chá, embalagens farmacêuticas, embalagens de alimentos, caixas de presente e muito mais. Funções principais
-
- Trava rápida pneumática para corte e vinco Esta função garante a estabilidade da máquina durante o corte e vinco e permite operações de travamento rápidas e eficientes, aumentando a precisão e a estabilidade gerais.
-
- Carregamento contínuo de folhas Minimiza o tempo de inatividade, melhora a eficiência da produção e garante a operação contínua, mantendo a linha de produção funcionando perfeitamente sem interrupções.
-
- Amostragem pneumática Permite verificações de amostras em tempo real durante a produção sem parar a máquina, garantindo a qualidade consistente do produto durante todo o processo.
-
- Sistema de lubrificação automático Garante o bom funcionamento de todas as peças mecânicas, reduzindo o atrito, o que prolonga a vida útil da máquina e minimiza o desgaste ao longo do tempo.
-
- Barras de fixação de alta resistência Projetadas para lidar com vários tipos de papel, incluindo papelão ondulado e folhas planas, as barras de fixação de alta resistência oferecem uma fixação superior, garantindo um manuseio estável e preciso dos materiais durante o corte.
-
- Posicionamento dianteiro e traseiro e posicionamento lateral Garante o posicionamento preciso do papel para um corte preciso, mantendo a consistência e a precisão durante grandes tiragens de produção.
-
- Controle PLC e interface HMI O controle PLC e a interface HMI fornecem aos operadores dados detalhados em tempo real sobre a velocidade da máquina, a contagem de folhas processadas e o tempo total de funcionamento, simplificando o fluxo de trabalho e melhorando o controle geral.
-
- Controle de frequência variável do motor principal O acionamento de frequência variável permite uma operação suave e estável com ajuste de velocidade contínuo, oferecendo melhor controle e desempenho aprimorado do motor principal.
-
- Sensores e dispositivos de segurança Sensores e dispositivos de segurança avançados garantem o funcionamento normal da máquina, ao mesmo tempo que protegem a segurança do equipamento e do operador.
-
- Pressão de corte ajustável A pressão de corte pode ser ajustada independentemente para as secções dianteira e traseira, oferecendo flexibilidade. O mecanismo de rotação manual garante facilidade de utilização e o sistema também suporta o corte sem barras de fixação.
Configurações
- Alimentador
Equipado com um sistema de quatro sucções e seis rolos de alimentação de alta precisão, este alimentador foi projetado para lidar com papel fino e vários materiais. O sistema inclui uma escova e um mecanismo de sopro de ar traseiro para garantir uma alimentação estável e alinhada. O sistema elétrico auxiliar de coleta de papel permite a produção ininterrupta, enquanto o mecanismo pneumático de amostragem permite verificações rápidas sem interromper a operação.

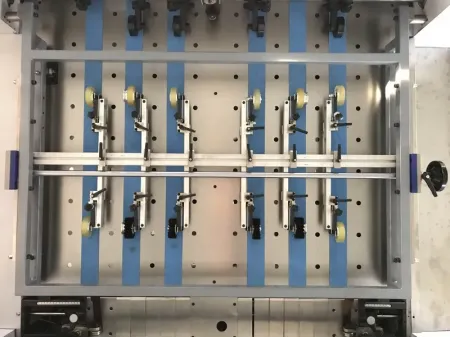

- Mesa de alimentação
A mesa de alimentação possui um sistema lateral push-pull que garante o alinhamento preciso do papel em altas velocidades. O mecanismo de ajuste rápido aumenta a eficiência do fluxo de trabalho, garantindo uma alimentação de papel suave e ininterrupta para máxima produtividade.
- Estação de corte e vinco
Equipada com um sistema elétrico de ajuste de pressão, a estação de corte e vinco possui um sistema de proteção de segurança para a estrutura da placa de corte e vinco e inclui um dispositivo de proteção contra sobrecarga de torque para uma operação segura e estável.
- Mecanismo de microajuste
O mecanismo de microajuste permite a correção rápida da placa de corte, facilitando o alinhamento mais rápido do molde inferior. Esse recurso melhora a eficiência operacional, reduzindo o tempo de configuração e garantindo um corte mais preciso.
- Estação de entrega
A estação de entrega utiliza uma combinação de sistemas de escovas e sopro de ar traseiro para manter o alinhamento estável do papel. Possui um sistema elétrico auxiliar de coleta de papel para produção contínua e um mecanismo pneumático de amostragem para verificações em tempo real sem interromper as operações. Além disso, uma função opcional de contagem de inserção de abas está disponível para maior conveniência operacional.
- Bomba de vácuo
A máquina utiliza uma bomba de vácuo BECKER da Alemanha, reconhecida pela sua precisão. Os componentes elétricos e de transmissão são fornecidos por marcas internacionalmente reconhecidas, tais como ABB, SMC, iWiS, Siemens, Mitsubishi Electric, Fuji Electric, YASKAWA, OMPI e BECKER, para garantir a precisão do corte e a fiabilidade operacional. Os componentes elétricos estão alojados num compartimento com temperatura controlada, refrigerado por ar condicionado industrial, garantindo um desempenho ótimo e contínuo.
- Interface HMI
A interface HMI permite que os operadores monitorem o status da máquina em tempo real, exibam notificações de erros e acessem métodos de solução de problemas. Esse recurso simplifica a operação e aumenta a conveniência do usuário, garantindo um gerenciamento de fluxo de trabalho tranquilo.
Consumíveis
Para manter o desempenho ideal e a longevidade da sua máquina, recomendamos o uso de consumíveis HFM originais. Oferecemos uma gama completa de peças de reposição de alta qualidade: roda de escova, ventosa, roda de borracha, separador de folhas, correia de transmissão/rolos de alimentação, barra de pinça, abridor de pinça.
