Máquina de hot stamping TYM-1050B (Máquina de corte e vinco com hot stamping)
Principais características da máquina de hot stamping TYM-1050B
a. A máquina de corte e vinco com hot stamping TYM-1050B é equipada com eixos para tração da folha, longitudinal e transversal. É principalmente utilizada para hot stamping, corte e vinco e tipos diferentes estampagem em etiquetas, cartões comemorativos, embalagens flexíveis e embalagens de luxo, capas para livros duras e moles;
b. Esta máquina de hot stamping é controlada por um sistema de computador que possui uma tela de toque LCD fácil de usar. Esta tela mostra possíveis áreas com problemas e as condições de funcionamento, além de manter o registo em linha;
c. Possui um sistema de controle de estampagem que tem um processo completo. Ele alerta quando o rolo de papel está acabando e tem uma função de manutenção para diagnosticar falhas a longa distância;
d. A temperatura é controlada separadamente em cada área, através de um temporizador de aquecimento;
e. Esta máquina de hot stamping com corte e vinco possui um sistema de alimentação e saída do papel automático, para que o trabalho seja concluído de forma rápida e eficiente. Esta máquina é adequada para trabalhos de impressão de volume médio a grande.
| Modelo | |
| Tamanho máximo da folha | 1050×750 mm |
| Tamanho mínimo da folha | 390×370 mm |
| Tamanho máximo do corte e vinco | 1040×730 mm |
| Tamanho máximo da estampagem | 1020×720 mm |
| Altura da régua de corte | 23.8 mm |
| Pressão máxima | 300×104 N |
| Gramaturas | Gramatura mínima da folha: 90g/m2 Gramatura do papel cartão: 157~2000g/m2 papel canelado |
| Margem de pinça mínima | 4 mm |
| Velocidade máxima da máquina | 6000 folha/hora |
| Velocidade máxima de estampagem | 5500 folha/hora |
| Espessura da placa de estampagem | 3.5 mm |
| Eixo de alimentação longitudinal | 3 |
| Eixo de alimentação transversal | 2 |
| Altura da pilha de alimentação | 1150 mm |
| Altura da pilha de saída | 850 mm |
| Sistema de aquecimento elétrico | 12 zonas |
| Largura mínima da folha | 40 mm |
| Núcleo da bobina de papel | 25(1") 76(3") mm |
| Capacidade nominal | 45 Kw |
| Fornecimento de ar | 0.8~ 1.0MPa ，≥ 0.6m 3/min |
| Dimensões da máquina | 5900× 4300 × 2100 mm |
| Peso da máquina | 18000 Kg |
** Sujeito a alterações sem aviso prévio

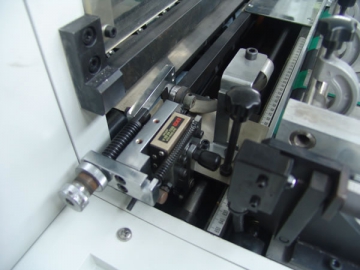

Diagrama das peças- Guia lateral

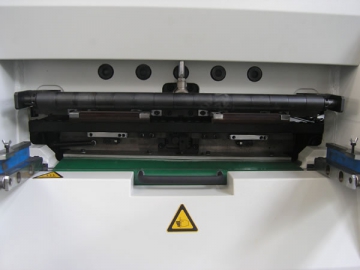

- Placa tipo cama plana

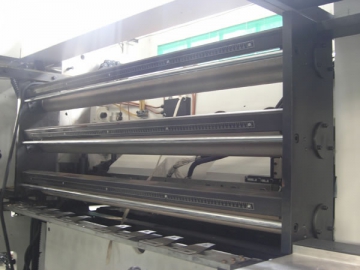

- 3 eixos longitudinais de tração da folha

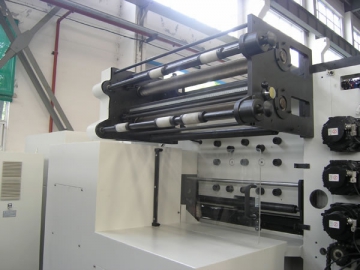

- 2 eixos longitudinais de tração da folha

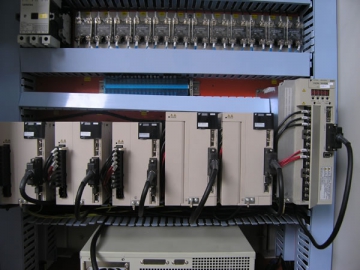

- Acionado por computador e motor servo
