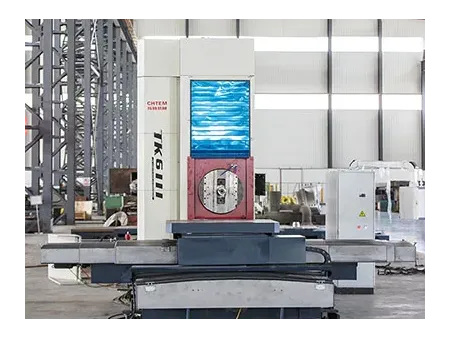

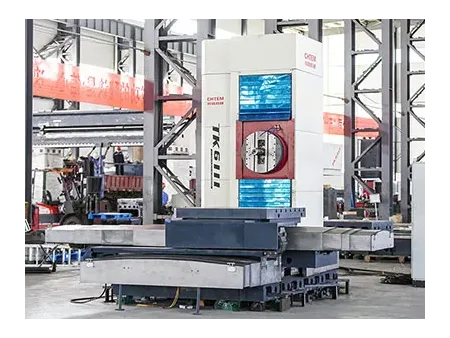

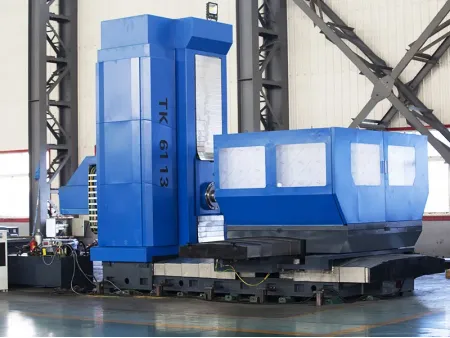

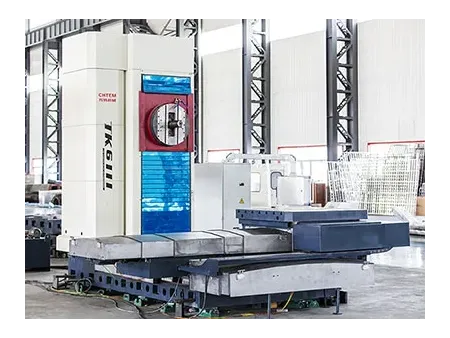

Mandriladora e fresadora CNC tipo mesa
Projetadas principalmente para mandrilamento e fresagem de alto desempenho, nossas máquinas de fresagem e mandrilamento CNC tipo mesa também se destacam em operações de perfuração, alargamento e fresagem plana. Elas são excepcionalmente adequadas para o processamento de peças tipo caixa, componentes de estrutura e moldes onde o espaçamento preciso dos furos é fundamental. Uma vantagem importante é a capacidade de realizar vários processos — fresagem, mandrilagem, perfuração, alargamento e rosqueamento — em uma única fixação da peça, aumentando significativamente a produtividade. Essas máquinas oferecem controle sofisticado de seis eixos com articulação simultânea de quatro eixos, permitindo operações complexas como interpolação circular e usinagem de superfícies curvas 3D.
Esta máquina é amplamente utilizada para a usinagem de componentes tipo caixa, estruturas de armação e peças de moldes.
| Modelo | ||
| Velocidade do eixo (rpm) | 2-2000 | 2-2000 |
| Diâmetro do eixo (mm) | ∅110 | ∅130 |
| Deslocamento do eixo (eixo W) (mm) | 600 | 800 |
| Capacidade máxima de carga da mesa de trabalho (T) | 5 | 8 |
| Modelo | ||||
| Tamanho da mesa de trabalho (C×L) | 1250×1400mm | 1400×1600mm | ||
| Diâmetro do eixo | ∅110mm | ∅130mm | ||
| Deslocamento transversal da mesa de trabalho (eixo X) | 1800-2000mm | 1800-2000mm | ||
| Deslocamento vertical do cabeçote (eixo Y) | 1200-1600mm | 1600-2000mm | ||
| Deslocamento longitudinal da mesa de trabalho (eixo Z) | 1200-1600mm | 1200-2000mm | ||
| Deslocamento do eixo-árvore (eixo W) | 600mm | 800mm | ||
| Rotação da mesa de trabalho (eixo B) | Controle CNC | Controle CNC | ||
| Ranhura em T (largura × passo) | 22×125mm | 22×125mm | ||
| Capacidade máxima de carga da mesa de trabalho | 5T | 8T | ||
| Controlador CNC | SIEMENS 828D ou FANUC OI MD | |||
| Quantidade de eixos | X/Y/Z/W(U) 4 eixos (5 eixos) | X/Y/Z/W(U) 4 eixos (5 eixos) | ||
| Cônico do eixo | BT50(P50T-1) | |||
| Velocidade do eixo | 2-2000rpm | 2-2000rpm | ||
| Potência do motor principal8 Torque | 18kW (1300Nm) | 30kW(2200Nm) | ||
| Diâmetro máximo de mandrilamento/perfuração | ∅240mm/250mm | ∅300mm/80mm | ||
| Força máxima de alimentação no eixo | 13000Nm | 23000Nm | ||
| Deslocamento rápido dos eixos X/Y/Z | 3000mm/min | 3000mm/min | ||
| Velocidade de alimentação dos eixos X/Y/Z | 5-1000mm/min | 5-2000mm/min | ||
| Velocidade de alimentação do eixo W | 0.5-1000mm/min | 5-2000mm/min | ||
| Deslocamento rápido do eixo W | 2000mm/min | 2000mm/min | ||

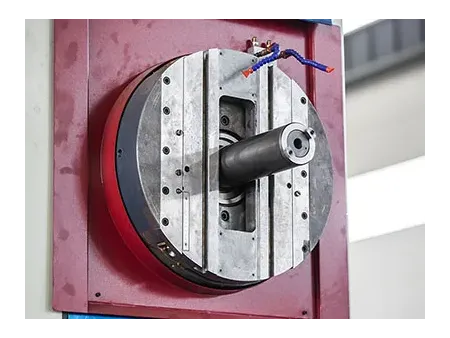

| Deslocamento radial do porta-ferramentas do cabeçote de faceamento | 160mm | 200mm | ||
| Velocidade do cabeçote de faceamento | 4-125rpm | 2-125rpm | ||
| Diâmetro máximo de usinagem do porta-ferramentas do cabeçote de faceamento | ∅630mm (opcional) | ∅800mm (opcional) | ||
| Torque máximo permitido no cabeçote de faceamento | 1300Nm (opcional) | 2600Nm (opcional) | ||
| Velocidade de avanço do cabeçote de faceamento | 0.2-500mm/min (opcional) | 0.2-500mm/min (opcional) | ||
| Deslocamento rápido do porta-ferramentas do cabeçote de faceamento | 1000mm/min (opcional) | 1000mm/min (opcional) | ||
| Precisão de posicionamento dos eixos X/Y/Z (curso total) (GB/T17421.2-2000) | 0.026/0.03/0.03mm | 0.03/0.03/0.03mm | 0.04/0.03/0.03mm | 0.03/0.03/0.03mm |
| Precisão de posicionamento do eixo W (curso total) (GB/T17421.2-2000) | -- | 0.03mm | ||
| Precisão de posicionamento da rotação do eixo B | 0.08' | |||
| Precisão de repetibilidade dos eixos X/Y/Z/W (curso total) (GB/T17421.2-2000) | 0.015/0.015/0.015mm | 0.015/0.015/0.015/0.015mm | ||
| Precisão de repetibilidade da rotação do eixo B | 6' | |||
| Dimensões da máquina (C×L×A) | 6.3×3.9×3.7m | 6.5×4.2×3.9m | ||
| Peso da máquina | 25T | 32T | ||

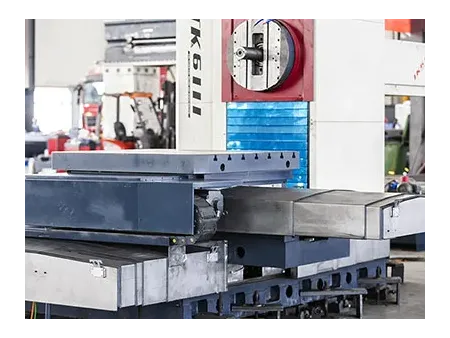

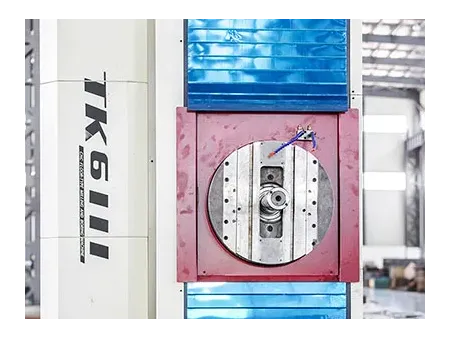

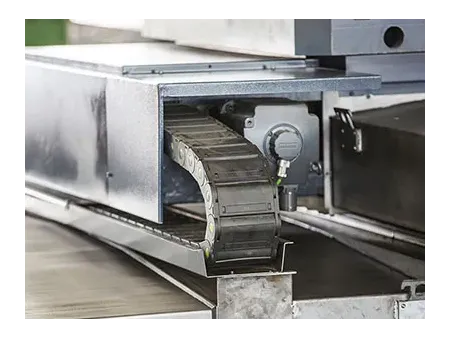

A fresadora e mandriladora CNC tipo mesa é composta principalmente pela base (da máquina), coluna, cabeçote, carro, carro transversal, mesa de trabalho, sistemas de lubrificação e refrigeração e sistema elétrico.
