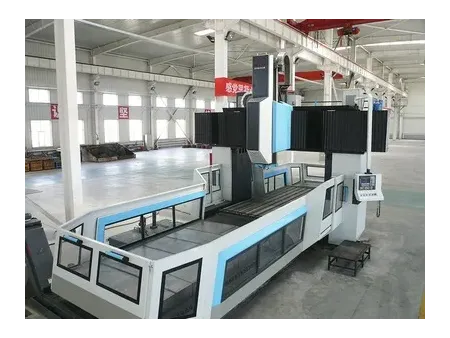

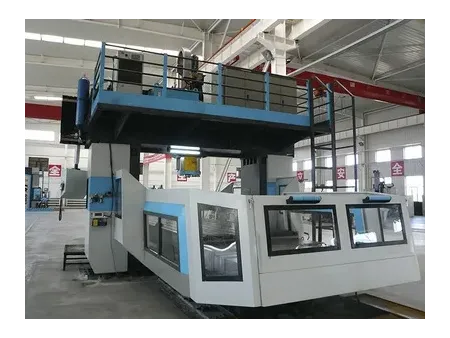

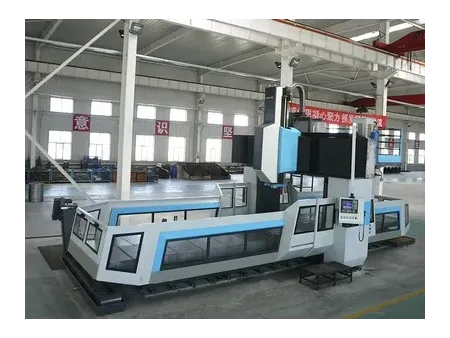

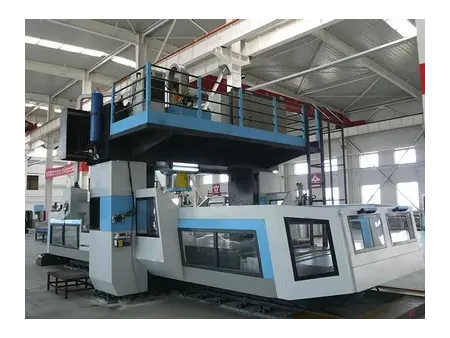

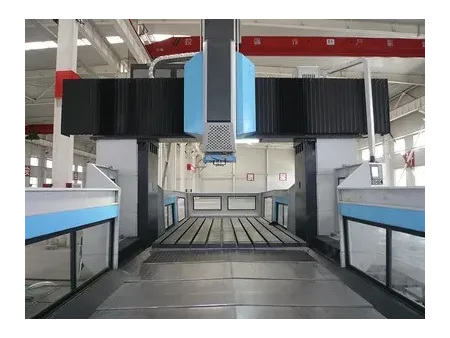

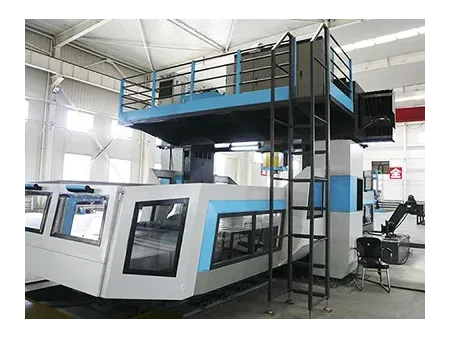

Mandriladora e fresadora CNC portal, Mandriladora e fresadora CNC portal com pórtico fixo e mesa móvel
A máquina CNC portal pode satisfazer os requisitos de usinagem grossa e fina para fresagem comum, perfuração, rosqueamento e mandrilamento de furos internos, círculos externos, planos, degraus, superfícies cônicas, superfícies esféricas, ranhuras e superfícies curvas complexas 2D ou 3D em vários materiais, como ligas de alta temperatura, ligas de titânio, ligas resistentes ao calor, aço inoxidável, ferro fundido e aço fundido, incluindo peças fundidas, forjadas e em bruto.
O equipamento é equipado com um único cabeçote de mandrilamento e fresagem de alta potência na viga transversal e possui três eixos de alimentação CNC (eixo X - plataforma de trabalho, eixo Y - cabeçote de mandrilamento/fresagem e eixo Z - fuso), capazes de ligação de dois ou três eixos. A dimensão do eixo X da mesa de trabalho pode ser projetada de acordo com os requisitos do cliente. A largura do pórtico (eixo Y) não excede 8 metros, a altura não excede 6 metros e o tamanho do cilindro quadrado não é inferior a 400x400 mm.
O movimento rotativo do eixo do cabeçote de mandrilagem/fresagem é acionado por um motor de eixo, e cada eixo de alimentação é acionado por um servomotor CA. É empregado um sistema de lubrificação quantitativa de curso fixo. A estação de bomba de óleo para sistemas hidráulicos e hidrostáticos é equipada com um dispositivo de controle de temperatura.
Esta máquina é usada para processamento de lotes pequenos a médios de peças complexas de precisão em fabricação de matrizes de estampagem a frio automotivas de médio a grande porte, bem como nas indústrias aeroespacial e de fabricação de equipamentos. Ela atende aos requisitos de usinagem grossa e fina para operações comuns de fresagem, perfuração, rosqueamento e mandrilamento em furos internos, círculos externos, planos, degraus, superfícies cônicas, superfícies esféricas, ranhuras e superfícies curvas complexas 2D ou 3D feitas de vários materiais, como ligas de alta temperatura, ligas de titânio, ligas resistentes ao calor, aço inoxidável, ferro fundido e aço fundido (fundições, forjados, peças brutas).
| Modelo | Distância entre colunas (mm) | Capacidade máxima de carga da mesa de trabalho (T) |
| 1800 | 2 | |
| 2200 | 5 | |
| 2600 | 5 | |
| 3100 | 8 | |
| 3600 | 8 | |
| 4100 | 8 | |
| 4600 | 10 |
| Largura da mesa de trabalho | mm | 1250 |
| Comprimento da mesa de trabalho | mm | 2500 (selecione o comprimento em seções de 1000mm) |
| Área de trabalho Deslocamento da mesa de trabalho (eixo X) | mm | Comprimento da mesa de trabalho curso de 300-500 mm |
| Área de trabalho Deslocamento do cabeçote (eixo Y) | mm | 2400 |
| Deslocamento do ram na área de trabalho (eixo Z) | mm | 1000 |
| Deslocamento da viga transversal na área de trabalho (eixo W) (apenas para a série GMH21) | mm | 1500 |
| Distância entre colunas | mm | 1800 |
| Distância entre a ponta do fuso e a superfície da mesa de trabalho | mm | 200 |
| Seção transversal do ram | mm | 400×380 |
| Capacidade de carga máxima da mesa de trabalho | t/m² | 2 |
| Velocidade de avanço do eixo X | mm/min | 5-6000 |
| Velocidade de avanço do eixo Y | mm/min | 5-6000 |
| Velocidade de avanço do eixo Z | mm/min | 5-4000 |
| Cônico do fuso | mm | BT50 |
| Velocidade do fuso | mm/min | 2-6000 |
| Potência do fuso | kw | 30 |
| Tamanho da mesa de trabalho (largura) | mm | 1600 |
| Tamanho da mesa de trabalho (comprimento ) | mm | 2500 (selecione o comprimento em seções de 1000mm) |
| Área de trabalho Deslocamento da mesa de trabalho (eixo X) | mm | Comprimento da mesa de trabalho curso de 300-500 mm |
| Deslocamento do cabeçote da área de trabalho (eixo Y) | mm | 2800 |
| Deslocamento do ram da área de trabalho (eixo Z) | mm | 1000 |
| Deslocamento da viga transversal da área de trabalho (eixo W) (apenas para a série GMH21) | mm | 2000 |
| Distância entre colunas | mm | 2200 |
| Distância entre o nariz do fuso e a superfície da mesa de trabalho | mm | 200 |
| Seção transversal do ram | mm | 400×380 |
| Capacidade máxima de carga da mesa de trabalho | t/m² | 5 |
| Velocidade de avanço do eixo X | mm/min | 5-6000 |
| Velocidade de avanço do eixo Y | mm/min | 5-6000 |
| Velocidade de avanço do eixo Z | mm/min | 5-4000 |
| Cônico do eixo-árvore | mm | BT50 |
| Velocidade do eixo-árvore | mm/min | 2-6000 |
| Potência do eixo-árvore | kw | 30 |
| Dimensões da mesa de trabalho Largura | mm | 2000 |
| Dimensões da mesa de trabalho Comprimento | mm | 2500 (selecione o comprimento em seções de 1000 mm) |
| Área de trabalho Deslocamento da mesa de trabalho (eixo X) | mm | Comprimento da mesa de trabalho curso de 300-500 mm |
| Área de trabalho Deslocamento do cabeçote (eixo Y) | mm | 3200 |
| Deslocamento do cilindro na área de trabalho (eixo Z) | mm | 1000 |
| Deslocamento da viga transversal na área de trabalho (eixo W) (apenas para a série GMH21) | mm | 2000 |
| Distância entre colunas | mm | 2600 |
| Distância entre a ponta do fuso e a superfície da mesa de trabalho | mm | 200 |
| Seção transversal do ram | mm | 400×380 |
| Capacidade de carga máxima da mesa de trabalho | t/m² | 5 |
| Velocidade de avanço do eixo X | mm/min | 5-6000 |
| Velocidade de avanço do eixo Y | mm/min | 5-6000 |
| Velocidade de avanço do eixo Z | mm/min | 5-4000 |
| Cônico do eixo-árvore | mm | BT50 |
| Velocidade do eixo-árvore | mm/min | 2-6000 |
| Potência do eixo-árvore | kw | 37 |
| Dimensões da mesa de trabalho Largura | mm | 2500 |
| Dimensões da mesa de trabalho Comprimento | mm | 2500 (selecione o comprimento em seções de 1000 mm) |
| Área de trabalho Deslocamento da mesa de trabalho (eixo X) | mm | Comprimento da mesa de trabalho curso de 300-500 mm |
| Área de trabalho Deslocamento do cabeçote (eixo Y) | mm | 3700 |
| Deslocamento do cilindro na área de trabalho (eixo Z) | mm | 1000 |
| Deslocamento da viga transversal na área de trabalho (eixo W) (apenas para a série GMH21) | mm | 2000 |
| Distância entre colunas | mm | 3100 |
| Distância entre a ponta do fuso e a superfície da mesa de trabalho | mm | 200 |
| Seção transversal do ram | mm | 400×380 |
| Capacidade de carga máxima da mesa de trabalho | t/m² | 8 |
| Velocidade de avanço do eixo X | mm/min | 5-6000 |
| Velocidade de avanço do eixo Y | mm/min | 5-6000 |
| Velocidade de avanço do eixo Z | mm/min | 5-4000 |
| Cônico do eixo-árvore | mm | BT50 |
| Velocidade do eixo-árvore | mm/min | 2-6000 |
| Potência do eixo-árvore | kw | 37 |
| Dimensões da mesa de trabalho Largura | mm | 3000 |
| Dimensões da mesa de trabalho Comprimento | mm | 2500 (selecione o comprimento em seções de1000mm) |
| Área de trabalho Deslocamento da mesa de trabalho (eixo X) | mm | Comprimento da mesa de trabalho curso de 300-500mm |
| Deslocamento do cabeçote da área de trabalho (eixo Y) | mm | 4200 |
| Deslocamento do cilindro da área de trabalho (eixo Z) | mm | 1250 |
| Deslocamento da viga transversal da área de trabalho (eixo W) (apenas para a série GMH21) | mm | 2500 |
| Distância entre colunas | mm | 3600 |
| Distância entre o nariz do fuso e a superfície da mesa de trabalho | mm | 200 |
| Seção transversal do ram | mm | 500×500 |
| Capacidade máxima de carga da mesa de trabalho | t/m² | 8 |
| Velocidade de avanço do eixo X | mm/min | 5-6000 |
| Velocidade de avanço do eixo Y | mm/min | 5-6000 |
| Velocidade de avanço do eixo Z | mm/min | 5-4000 |
| Cônico do eixo-árvore | mm | BT50 |
| Velocidade do eixo-árvore | mm/min | 2-4000 |
| Potência do eixo-árvore | kw | 37 |
| Dimensões da mesa de trabalho Largura | mm | 3500 |
| Dimensões da mesa de trabalho Comprimento | mm | 2500 (selecione o comprimento em seções de1000mm) |
| Área de trabalho Deslocamento da mesa de trabalho (eixo X) | mm | Comprimento da mesa de trabalho curso de 300-500mm |
| Deslocamento do cabeçote da área de trabalho (eixo Y) | mm | 4800 |
| Deslocamento do cilindro da área de trabalho (eixo Z) | mm | 1250 |
| Deslocamento da viga transversal da área de trabalho (eixo W) (apenas para a série GMH21) | mm | 2500 |
| Distância entre colunas | mm | 4100 |
| Distância entre o nariz do fuso e a superfície da mesa de trabalho | mm | 200 |
| Seção transversal do ram | mm | 500×500 |
| Capacidade máxima de carga da mesa de trabalho | t/m² | 8 |
| Velocidade de avanço do eixo X | mm/min | 5-6000 |
| Velocidade de avanço do eixo Y | mm/min | 5-6000 |
| Velocidade de avanço do eixo Z | mm/min | 5-4000 |
| Cônico do eixo-árvore | mm | BT50 |
| Velocidade do eixo-árvore | mm/min | 2-4000 |
| Potência do eixo-árvore | kw | 60 |
| Dimensões da mesa de trabalho Largura | mm | 4000 |
| Dimensões da mesa de trabalho Comprimento | mm | 2500 (selecione o comprimento em seções de 1000mm) |
| Área de trabalho Deslocamento da mesa de trabalho (eixo X) | mm | Comprimento da mesa de trabalho curso de 300-500mm |
| Deslocamento do cabeçote da área de trabalho (eixo Y) | mm | 5300 |
| Deslocamento do cilindro da área de trabalho (eixo Z) | mm | 1250 |
| Deslocamento da viga transversal da área de trabalho (eixo W) (apenas para a série GMH21) | mm | 2500 |
| Distância entre colunas | mm | 4600 |
| Distância entre o nariz do fuso e a superfície da mesa de trabalho | mm | 200 |
| Seção transversal do ram | mm | 500×500 |
| Capacidade máxima de carga da mesa de trabalho | t/m² | 10 |
| Velocidade de avanço do eixo X | mm/min | 5-6000 |
| Velocidade de avanço do eixo Y | mm/min | 5-6000 |
| Velocidade de avanço do eixo Z | mm/min | 5-4000 |
| Cônico do eixo-árvore | mm | BT50 |
| Velocidade do eixo-árvore | mm/min | 2-4000 |
| Potência do eixo-árvore | kw | 60 |
