Bomba de engrenagem externa

Solicite uma cotação

WebSite: http://hydraulic-gearpumps.com.br/1-1-6-external-gear-pump.html

Bombas hidráulicas

Informações técnicas

• Deslocamento: 2~12cm³/rev.
• Sentido de rotação: sentido horário (D), anti-horário (S)
• Velocidade mínima: 500~900r/mín
• Velocidade máxima: 2000~5000r/mín
• Pressão máxima: 220~250bar

Indústrias atendidas

• Sistemas hidráulicos

Solicite um orçamento

---

Características

• Baixo ruído, alta eficiência, longa vida útil
• Alto desempenho mesmo em baixas velocidades
• Vedação do eixo sem vazamentos

Parâmetros técnicos

Deslocamento	Pressão absoluta de sucção	Pressão máxima contínua	Pressão máxima intermitente	Pressão máxima de pico	Velocidade mínima	Velocidade máxima	Eficiência volumétrica
Y	Pe	P1	P2	P3	nmín	nmáx	ηv
cm³/rev.	bar				r/mín		%
2	0.7...3	210	230	250	900	5000	≥91
3					850
4					800	4500
5						4000
6					700	3500	≥92
8					600	3000
9		180	200	220	550	2500
11					500	2000	≥93
12

Grupo 1.5 External Gear Pump Regras para códigos de encomenda

Instruções de seleção

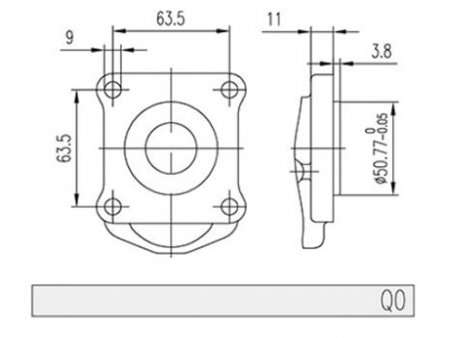

Capa

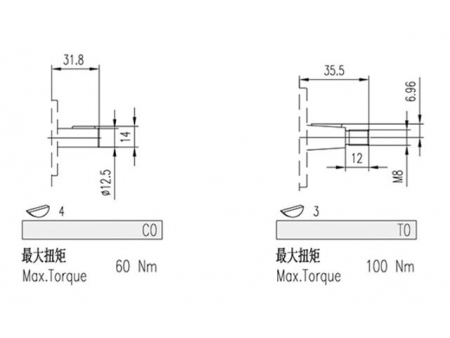

Extensão do eixo

Porta de óleo

Estrutura especial

Dimensões padrão

BAP1.5-B0-D-2.0-C0-E0

Consulta

Deslocamento	Pressão máxima			Velocidade máxima	Velocidade mínima	Peso	Dimensões	Código de porta de óleo	Entrada D			Saída d
	P1	P2	P3						B	D	H	b	d	h
(cm³/rev.)	bar	bar	bar	(r/mín)	(r/mín)	Kg	mm		mm	mm		mm	mm
2	210	230	250	5000	900	1.45	96.7	E0	25.2	14.5	M6	25.2	14.5	M6
3	210	230	250	5000	850	1.47	96.7	E0	25.2	14.5	M6	25.2	14.5	M6
4	210	230	250	4500	800	1.5	96.7	E0	25.2	14.5	M6	25.2	14.5	M6
5	210	230	250	4000	800	1.53	96.7	E0	25.2	14.5	M6	25.2	14.5	M6
6	210	230	250	3500	700	1.55	99.7	E0	25.2	14.5	M6	25.2	14.5	M6
8	210	230	250	3000	600	1.6	99.7	E0	25.2	14.5	M6	25.2	14.5	M6
9	180	200	220	2500	550	1.62	102.7	E0	25.2	14.5	M6	25.2	14.5	M6
11	180	200	220	2000	500	1.67	105.7	E0	25.2	14.5	M6	25.2	14.5	M6
12	180	200	220	2000	500	1.72	105.7	E0	25.2	14.5	M6	25.2	14.5	M6

BAP1.5-B0-D-2.0-C0-B0-YF1-P100

Consulta

Deslocamento	Pressão máxima				Velocidade máxima	Velocidade mínima	Peso	Dimensões	Código de porta de óleo	Entrada			Saída
	P1	P2		P3						B	D	H	b	d	h
(cm³/rev.)	bar	bar		bar	(r/mín)	(r/mín)	Kg	mm		mm	mm		mm	mm
2	210	230	250		5000	900	1.55	96.7	E0	25.2	14.5	M6	25.2	14.5	M6
3	210	230	250		5000	850	1.57	96.7	E0	25.2	14.5	M6	25.2	14.5	M6
4	210	230	250		4500	800	1.6	96.7	E0	25.2	14.5	M6	25.2	14.5	M6
5	210	230	250		4000	800	1.63	96.7	E0	25.2	14.5	M6	25.2	14.5	M6
6	210	230	250		3500	700	1.65	99.7	E0	25.2	14.5	M6	25.2	14.5	M6
8	210	230	250		3000	600	1.7	99.7	E0	25.2	14.5	M6	25.2	14.5	M6
9	180	200	220		2500	550	1.72	102.7	E0	25.2	14.5	M6	25.2	14.5	M6
11	180	200	220		2000	500	1.77	105.7	E0	25.2	14.5	M6	25.2	14.5	M6
12	180	200	220		2000	500	1.82	105.7	E0	25.2	14.5	M6	25.2	14.5	M6
