Puncionadeira de torreta CNC (Hidráulica)
Solicite uma cotação

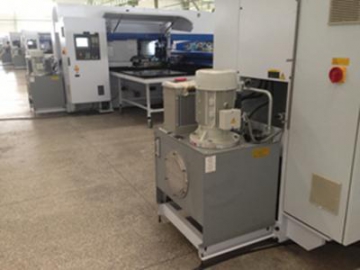

- A puncionadeira de torreta está equipada com um sistema hidráulico que atende aos padrões internacionais com um servo válvula proporcional ao controle de malha totalmente fechada. Os usuários podem controlar o curso e a velocidade do equipamento, caso seja necessário.
- Esta puncionaderia é amplamente usada pelos clientes, para processar grelhas, orifícios, reforços rotativos, cisalhamento de rolamento e cunhagem pelo controle preciso do ponto morto inferior, a sua velocidade de perfuração é de 1000HPM.
- Para certificar que a coaxialidade do molde superior e inferior ocorra em pares, uma placa giratória com uma bucha é usada na puncionadeira.
- Este equipamento executa um excelente desempenho com confiança, graças aos componentes pneumáticos, hidráulicos e elétricos importados que estão instalados na máquina.
- Nós instalamos um dispositivo de descarte de absorção a vácuo, para certificar que o material residual seja descartado com precisão durante a punção de alta velocidade, e eliminará os resíduos, o qual melhorará ainda mais o processamento e a vida útil da prensa puncionadeira.
- Para certificar que o processamento das chapas metálicas será executado com precisão, fuso de esferas de chumbo e guias lineares com padrões internacionais estão instalados no equipamento.

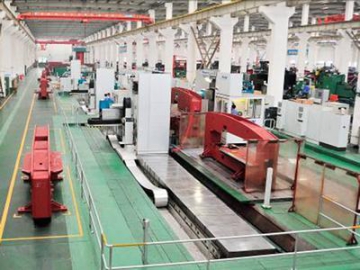

- Graças a estrutura tipo fechada, soldada com uma placa de aço, a puncionadeira possui alta rigidez e tem pouca deformação.
- Para proteger os usuários, garantir um funcionamento continuo e evitar a perfuração na área de proteção, a nossa puncionadeira possui uma proteção automática da braçadeira.
- O grampo movimenta-se automaticamente junto com a chapa metálica processada, impedindo assim que haja processamento das zonas sem quanto.

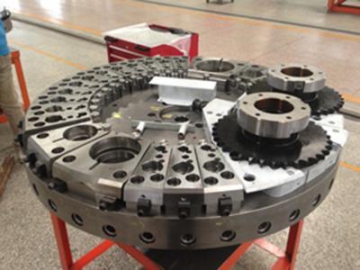

- A puncionadeira possui uma estação de trabalho rotativa com turbina de alta precisão e um mecanismo de parafuso, o qual garante um desempenho de precisão com tamanho de 88,9 mm, e pode ser expandido caso os clientes necessitem.
- Para diminuir o atrito durante os processos de execução, a nossa puncionadeira possui um dispositivo de lubrificação centralizado automático. Graças a esse dispositivo, consegue-se melhorar ainda mais a vida útil do equipamento.
- A puncionadeira de torreta é projetada com uma estrutura de viga integrada, bem como a carruagem e a viga ficam centralizados, aumentando assim a rigidez e garantindo uma localização correta. Mesmo durante uma alimentação de alta velocidade, este equipamento estável e diminui a deflexão dos eixos X e Y.
Especificações técnicas
| Parâmetro | |||
| Força matricial (ton) | 30 | ||
| Dimensão máx. da chapa metálica (mm) | 1250×1500 | 1250×5000 | 1500×5000 |
| Velocidade de alimentação (m/min) | X:60 Y:60 | X:60 Y:60 | X:60 Y:60 |
| Número da estação de trabalho (no.) | 32 | 32 | 32 |
| Número da estação de trabalho rotativa (no.) | 2 | 2 | 2 |
| Número do eixo de controle (no.) | 4 | 4 | 4 |
| Espessura da chapa metálica (mm) | 6.35 | 6.35 | 6.35 |
| Frequência máx. de marcação (hpm) | / | / | / |
| Frequência máx. de perfuração (hpm) | 600 | 600 | 600 |
| Frequência máx. do punção/25mm de passo | X:350 Y:250 | X:320 Y:220 | X:300 Y:200 |
| Diâmetro máx. de perfuração (mm) | φ88.9 | φ88.9 | φ88.9 |
| Potência do motor principal (kw) | 11 | 11 | 11 |
| Precisão do passo (mm) | ±0.1 | ±0.1 | ±0.1 |
| Sistema CNC | FANUC | FANUC | FANUC |
| Velocidade da placa giratoria (rpm) | 30 | 30 | 30 |
| Dimensão exterior (mm) | 5020×2680×2340.5 | 5020×5000×2340.5 | 5520×5000×2340.5 |
| Tipo | Fechado | Fechado | Fechado |
| Parâmetro | ||||
| Força matricial (ton) | 50 | 50 | ||
| Dimensão máx. da chapa metálica (mm) | 1250×1500 | 1500×5000 | 1250×1500 | 1500×5000 |
| Velocidade de alimentação (m/min) | X:60 Y:60 | X:60 Y:60 | X:60 Y:60 | X:60 Y:60 |
| Número da estação de trabalho (no.) | 32 | 32 | 32 | 32 |
| Número do eixo de controle(no.) | 2 | 2 | 2 | 2 |
| Número do eixo de controle (no.) | 4 | 4 | 4 | 4 |
| Espessura da chapa metálica (mm) | 6.35 | 6.35 | 8 | 8 |
| Frequência máx. de marcação (hpm) | / | / | / | / |
| Frequência de perfuração máx. (hpm) | 300 | 300 | 300 | 300 |
| Frequência máx. do punção/25mm de passo | X:200 Y:150 | X:200 Y:150 | X:200 Y:150 | X:200 Y:150 |
| Diâmetro máx. de perfuração (mm) | φ88.9 | φ88.9 | φ88.9 | φ88.9 |
| Potência do motor principal (kw) | 15 | 15 | 15 | 15 |
| Precisão do passo (mm) | ±0.15 | ±0.15 | ±0.15 | ±0.15 |
| Sistema CNC | FANUC | FANUC | FANUC | FANUC |
| Velocidade da placa giratoria (rpm) | 30 | 30 | 30 | 30 |
| Dimensão exterior (mm) | 5020×5000×2340.5 | 5020×5000×2340.5 | 5020×5000×2340.5 | 5520×5000×2340.5 |
| Tipo | Fechado | Fechado | Fechado | Fechado |
| Parâmetro | ||
| Força matricial (ton) | 60 | |
| Dimensão máx. da chapa metálica (mm) | 1250×1500 | 1500×5000 |
| Velocidade de alimentação (m/min) | X:60 Y:60 | X:60 Y:60 |
| Número da estação de trabalho (no.) | 32 | 32 |
| Número do eixo de controle(no.) | / | / |
| Número do eixo de controle (no.) | 3 | 3 |
| Espessura da chapa metálica (mm) | 8 | 8 |
| Frequência máxima de marcação (hpm) | / | / |
| Frequência máxima de perfuração (hpm) | 200 | 200 |
| Frequência máx. de punção/25mm de passo | X:150 Y:100 | X:150 Y:100 |
| Diâmetro máximo de perfuração (mm) | φ88.9 | φ88.9 |
| Frequência máxima de marcação (hpm) | 15 | 15 |
| Precisão do passo (mm) | ±0.2 | ±0.2 |
| Sistema CNC | FANUC | FANUC |
| Velocidade da placa giratoria (rpm) | 30 | 30 |
| Dimensão exterior (mm) | 5020×2680×2340.5 | 5020×5000×2340.5 |
| Tipo | Fechado | Fechado |
| Parâmetro | ||
| Força matricial (ton) | 80 | |
| Dimensão máx. da chapa metálica (mm) | 1250×1500 | 1500×5000 |
| Velocidade de alimentação (m/min) | X:60 Y:60 | X:60 Y:60 |
| Número da estação de trabalho (no.) | 32 | 32 |
| Número do eixo de controle(no.) | / | / |
| Número do eixo de controle (no.) | 3 | 3 |
| Espessura da chapa metálica (mm) | 8 | 8 |
| Frequência máxima de marcação (hpm) | / | / |
| Frequência máxima de perfuração (hpm) | 150 | 150 |
| Frequência máx. de punção /25mm de passo | X:150 Y:100 | X:150 Y:100 |
| Diâmetro máximo de perfuração (mm) | φ88.9 | φ88.9 |
| Frequência máxima de marcação (hpm) | 15 | 15 |
| Precisão do passo (mm) | ±0.2 | ±0.2 |
| Sistema CNC | FANUC | FANUC |
| Velocidade da placa giratoria (rpm) | 30 | 30 |
| Dimensão exterior (mm) | 5020×2680×2340.5 | 5020×5000×2340.5 |
| Tipo | Fechado | Fechado |
