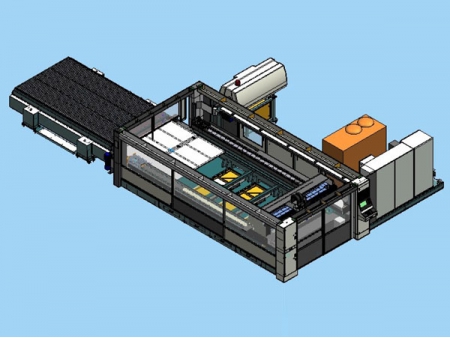

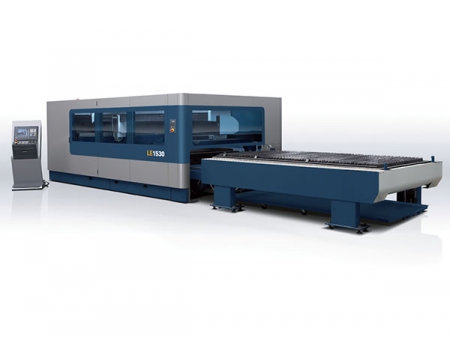

Máquina de corte a laser de fibra
Características gerais de corte a laser
Máquina de corte a laser de fibra está virando uma nova página na tecnologia de processamento de chapa de metal. Sistema de corte a laser de fibra da Accurl é fabricado para atender as demandas de rapidez de indústrias envidas em rápido desenvolvimento. Esta máquina é fabricada com design flexível designada pelos nossos engenheiros.
Máquina de corte a laser de fibra é um avanço tecnológico na área de processamento de folha de metal. Para atender as demandas do mercado em constante demanda, os nossos engenheiros desenvolveram este tipo de máquina de corte.
A máquina é favorável ao meio ambiente e ao usuário e fornece baixo consumo de energia. Por exemplo, o consumo total de energia para laser 2kw é de 20kw.
O ressonador possui uma estrutura modular, o que significa que se você quiser mudar a laser de 1 kW a 2 kW, tudo que você precisa fazer é adicionar novos módulos.
Características notáveis
- Unidade de controle Siemens Sinumerik 840D SL
- Aceleração: 19.6 m/s2 (2G)
- Velocidade máxima de posicionamento: 160m/min.
- Precisão: - 0.05 mm.
- Eficiência energética: Redução significativa do consumo de energia.
- Excelente qualidade de corte em chapas de metais.
- Ressonador IPG: potência de saída de 1 kw a 6 kw.

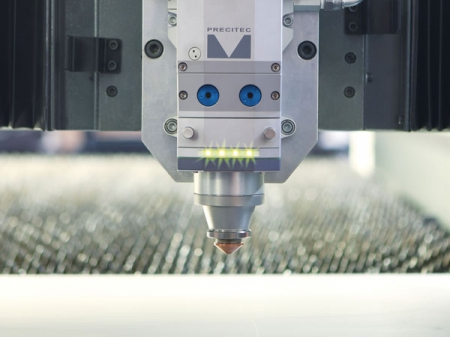

- Cabeça de corte Precitec com potência de saída de 2kw.
- Cabeça de corte Precitec HP com potência de saída superior a 2kw.
- Design totalmente fechado e normas de segurança europeias
- Sistema de troca eficaz de gás de alta e baixa pressão.
-Sensor capacitivo, cabeça de corte de alta pressão.
- Plataforma automática TCI
- Protetor de pre-corte de filme.
- Sistema de controle mecanizado automático de saída de potência.
- Cálculo automático de tempo e custos
- Conexão de rede externa
- Trocador de palete automático (Incluído nos modelos da série).
- Extração de fumos (Incluído nos modelos da série).
- Sensor de referência de 3 posições (detetor rotativo de chapa de metal)
- Sensor perfurante.

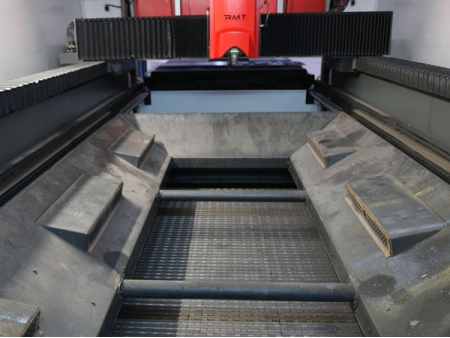

- Sistema coletor de aparras e peças de trabalho.
- Sistema de controlo de válvula proporcional dupla para diferente pressão de gás e sistema especial para o corte de alta pressão
- O feixe laser é transmitido para cabeça de corte via cabo de fibra ótica flexível evitando que a qualidade seja degradada. Dessa forma, excelente qualidade de corte é alcançada.
Opções disponíveis
- Transportador de sucata lateral automático
- Sistema de movimento linear
- Sistema de iluminação.
- Sistema automotivo compacto Accurl Lazer®
- Equipamentos de corte de tubo disponíveis em algum modelo.
Parâmetros técnicos
| Tamanho | 5' x 10' | ||||
| Número de modelo | |||||
| Ressonador | 2 kW | 3 kW | 4 kW | 5 kW | |
| Capacidade de corte ** | Aço macio (Oxigênio) | .625" | .750" | .875" | 1.00" |
| Aço macio (Azoto) | .250" | .250" | .312" | .312" | |
| Aço inox | .375" | .500" | .625" | .750" | |
| Alumínio | .312" | .500" | .625" | .625" | |
| Bronze | .187" | .250" | .375" | .500" | |
| Cobre | .187" | .250" | .312" | .375" | |
| Diâmetro da fibra laser * | .004" (100 pm) | .004" (100 pm) | .004" (100 pm) | .004" (100 pm) | |
| Pulso de potência máxima | 2 kW | 3 kW | 4 kW | 5 kW | |
| Consumo médio de energia (220v/460v 3ph 10%) | 11 kW | 18 kW | 25 kW | 28 kW | |
| Modo de pulso | Frequência: 5 - 2000Hz Duty: 0 - 100% | ||||
| Estabilidade de energia | ±2‰ (monitor de potência ) | ||||
| Modo de feixe | Direto | ||||
| Proteção do feixe de laser | Cabo de fibra industrial | ||||
| Composição do gás do laser | N/A | ||||
| Consumo de gás do laser | N/A | ||||
| Taxa de fluxo de arrefecimento a água | 4 gpm (15 l/m) | ||||
| Controlador CNC e painel de operação | Tela tátil, internet permitida, 4GB RAM com 120 GB HDD de armazenamento | ||||
| Movimento dos eixos | Sistema de servo motor de 4 eixos de alta velocidade | ||||
| Sistema de posicionamento | Pinhão e cremalheira | Linear | |||
| Velocidade de eixo (velocidade transversal X,Y) | 4,724 IPM (120 m/min) | 7,874 IPM (200 m/min) | |||
| Aceleração | 1.5G | 3G | |||
| Consumo de energia adicional | - | 20 kWh | |||
| Repetibilidade | ±.0007" (± 0.02mm) | ±.0004" (± 0.01mm) | |||
| Precisão de posicionamento | ±.002" (± 0.05mm) | ±.0004" (± 0.01mm) | |||
| Eixos | X, Eixo | 5' (1530mm) | |||
| Y,W Eixo | 10' (3050mm) | ||||
| Z Eixo | 5.9" (150 mm) | ||||
| Dimensões da folha | 5' x 10' (1530x3050mm) | ||||
| Capacidade máxima de carga | 2,204 lbs (1000 kg) | ||||
| Tempo de mudança da mesa de transporte | Sistema de palete dupla. 27 sec com peso de folha máximo | ||||
| Controle de distância de eixo Z | Sem contato | ||||
| ASSIST GAS | Aço macio | Oxigénio 1.45 - 87 PSI (0.1-6 Bar) | |||
| Aço inoxidável | Ar seco ou nitrogênio 2.9 - 362 PSI (0.2-25 Bar) | ||||
| Alumínio | Ar seco ou nitrogênio 2.9 - 362 PSI (0.2-25 Bar) | ||||
| cabeça de corte | Auto Focagem automática Accurl | ||||
| Software CAD/CAM | RADAN CAD / CAM | ||||
| Dimensão da máquina (C×L×A) | 342" x 114" x 90" (8700x2902x2300mm) | ||||
| Peso da máquina | 34,172 lbs (15,500 kg) | ||||
*Cabos de fibras de diferentes diâmetros estão disponíveis.
* Devido ao desenvolvimento contínuo de produtos, Accurl reserva-se o direito de modificar as especificações técnicas e dimensões
* Configurações óticas alternativas: Capacidade de corte pode variar dependendo das configurações do sistema óptico. Capacidade de trabalho pode ser maior ou menor, dependendo da configuração.
* Configurações ópticas alternativas estão disponíveis. Assim, a capacidade de corte e a eficiência de trabalho podem variar de acordo com o conjunto do sistema ótico.

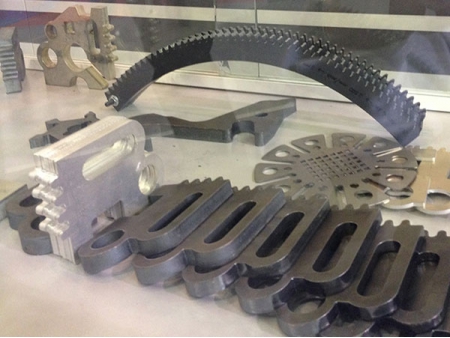

Materiais aplicáveis
Aço inoxidável, aço carbono, aço de liga, aço silício, mola de aço, alumínio, liga de alumínio, chapa galvanizada e outros canos e tubos de metal.
Indústria aplicável
É amplamente aplicável em processamento de tubulação industrial, equipamentos à prova de explosão, indústria militar, indústria química, exploração de petróleo, fabricação de lâmpada e lanterna, processamento de metais, construção, ferragens, etc.
