Cabo de alimentação de média tensão (isolado com XLPE)
- Cabo de alimentação de núcleo único

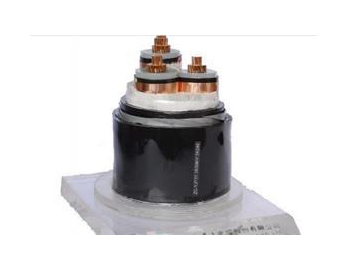

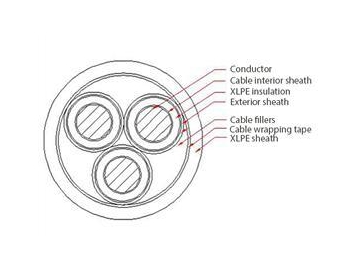

- Cabo de alimentação de três núcleos
Aplicação
Os cabos de alimentação isolados de média tensão XLPE são utilizados no fornecimento de energia elétrica em linhas de distribuição e transmissão de energia com tensão nominal AC 50HZ e 6kv-35kv, sendo ideal para redes de distribuição de energia, unidades industriais ou demais áreas relacionadas a altas quantidades de energia. Ele possui retardante de chama, por isso não corre risco de incêndio e perdas recorrentes, sendo ideal para metrô, túneis, arranha-céus e demais áreas com cabos mais densos.

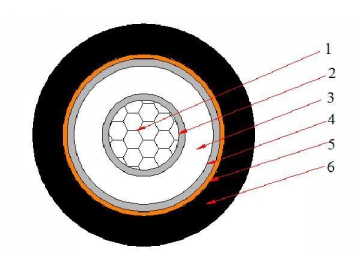

- Condutor: Condutor redondo de cobre / alumínio / sólido / trançado
- Tela do condutor: polímero semicondutor
- Isolamento: isolamento XLPE
- Tela isolada: Polímero Semicondutor
- Tela de metal: fita de cobre ou fio de cobre
- Cobertura geral do cabo: PVC / PE
Padrão
Condutor de cabo IEC 60228
O cabo de alimentação isolado de média tensão XLPE, está em pleno acordo com a norma IEC 60502-2, ou um tipo de cabo isolado de polímero de alto peso molecular com tensões nominais de 1kV (Um = 1,2kV) a 35kV (Um = 40,5kV), segunda parte: Cabos com voltagem nominal de 6kV (Um = 7.2kV) e 30kV (Um = 36kV)
Condutor de cabo de cobre de média tensão IEC 60502-2| Cabo de alimentação isolado XLPE | Único núcleo | Três núcleos | |
| YJV (N2XSY) | YJV (N2XSEY) | CU/XLPE/CTS/PVC | |
| YJY (N2XS2Y) | YJY (N2XSE2Y) | CU/XLPE/CTS/PE | |
| YJSV (N2XSY) | YJSV (N2XSEY) | CU/XLPE/CWS&CTS/PVC | |
| YJSY (N2XS2Y) | YJSY (N2XSE2Y) | CU/XLPE/CWS&CTS/PE | |
| YJV62 (N2XSBY) | YJV22 (N2XSEBY) | CU/XLPE/CTS/STA/PVC | |
| YJV63 (N2XSB2Y) | YJV23 (N2XSEB2Y) | CU/XLPE/CTS/STA/PE | |
| YJV72 (N2XSRY) | YJV32 (N2XSERY) | CU/XLPE/CTS/SWA/PVC | |
| YJV73 (N2XSR2Y) | YJV33 (N2XSER2Y) | CU/XLPE/CTS/SWA/PE |
| Cabo de alimentação isolado XLPE | Single core | Three-core | |
| YJLV (NA2XSY) | YJLV (NA2XSEY) | AL/XLPE/CTS/PVC | |
| YJLY (NA2XS2Y) | YJLY (NA2XSE2Y) | AL/XLPE/CTS/PE | |
| YJLSV (NA2XSY) | YJLSV (NA2XSEY) | AL/XLPE/CWS&CTS/PVC | |
| YJLSY (NA2XS2Y) | YJLSY (NA2XSE2Y) | AL/XLPE/CWS&CTS/PE | |
| YJLV62 (NA2XSBY) | YJLV22 (NA2XSEBY) | AL/XLPE/CTS/STA/PVC | |
| YJLV63 (NA2XSB2Y) | YJLV23 (NA2XSEB2Y) | AL/XLPE/CTS/STA/PE | |
| YJLV72 (NA2XSRY) | YJLV32 (NA2XSERY) | AL/XLPE/CTS/SWA/PVC | |
| YJLV73 (NA2XSR2Y) | YJLV33 (NA2XSER2Y) | AL/XLPE/CTS/SWA/PE |
