Etiquetas termo retráteis de alta temperatura, PSFR
Manga de identificação termoencolhível de alta temperatura
Modelo: PSFR

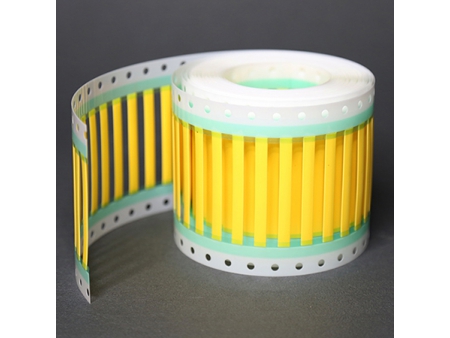

Os marcadores termocontráteis PSFR-M de alta temperatura são um tipo de manga de identificação de contração térmica projetada para identificação de fios e cabos em aplicações com ambientes de alta temperatura ou que exijam extrema resistência a combustíveis, lubrificantes e solventes de limpeza. O marcador termocontrátil PSFR-M de alta temperatura é imprimível utilizando impressora de transferência térmica, e as marcas de identificação são duráveis e podem permanecer legíveis mesmo quando expostas a abrasão, solventes de limpeza agressivos e fluidos industriais.
Padrão
AMS-DTL-23053/18, SAE-AS 81531, MIL-STD-202F/Método 215J, UL224, RoHS etc.
Características- Material: fabricado a partir de PVDF irradiado, termicamente estabilizado, retardado por chama, modificado
- Aplicação: defesa, aeroespacial, trânsito de massa, etc.
- Faixa de temperatura de operação: -55℃～ 225℃
- Temperatura mínima de recuperação: 135℃
- Temperatura máxima de armazenamento: 50℃
- Taxa de encolhimento: 2:1
- Cor: branco, amarelo, outras cores estão disponíveis mediante solicitação
- Impressão: impressão em uma face ou frente e verso
- Formato fornecido: estilo escada ou manga contínua
- Impressora recomendada: impressora por transferência térmica
- Fita recomendada: Fita de resina N85, preta, 100mm(largura)×300m(comprimento)
Dados técnicos
| Propriedades | Requisitos de teste | Resultados WOER |
| Resistência à tração (MPa) | 24.3 | 31.3 |
| Elongação final (%) | 200 | 330 |
| Flexibilidade a baixa temperatura 4 horas a -55±1℃ | Sem rachaduras | Passe (sem rachaduras) |
| Choque de calor 4 horas a 275±3℃ | Sem rachaduras, vazamento ou gotejamento | Passe (sem rachaduras, legível depois de 100 rubs)) |
| Resistência dielétrica (kV/mm) | 15.7 | 43.0 |
| Resistividade de volume (Ω.cm) | 1.0×1012minimum | 9.1×1012 |
| Efeito corrosivo | Não corrosivo | Passe |
| Inflamabilidade | VW-1 | Passe |
| Envelhecimento por calor 168 horas a 225±2℃ | Sem rachaduras, vazamento ou gotejamento | Passe (sem rachaduras, legível depois de 100 rubs)) |
| Desempenho de impressão | SAE-AS 81531 | Passe (legível depois de 100 rubs)) |
| Traços | MIL-STD-202F | Passe |
Taxa de encolhimento -2X
| Código do pedido | Como fornecido (mm) | Como fornecido (mm) | |||
| DI(D) | Largura plana (W2) | Espessura da parede dupla | DI (d) | Espessura de parede única | |
| 2.00±0.20 | 3.7±0.3 | 0.48±0.10 | ≤0.79 | 0.45±0.06 | |
| 2.79±0.20 | 5.0±0.3 | 0.48±0.10 | ≤1.18 | 0.49±0.06 | |
| 3.64±0.23 | 6.3±0.4 | 0.48±0.10 | ≤1.59 | 0.51±0.06 | |
| 5.26±0.25 | 8.9±0.4 | 0.49±0.10 | ≤2.36 | 0.54±0.06 | |
| 6.92±0.28 | 11.5±0.4 | 0.50±0.10 | ≤3.18 | 0.56±0.06 | |
| 10.2±0.32 | 16.7±0.5 | 0.51±0.11 | ≤4.75 | 0.59±0.06 | |
| 13.5±0.36 | 21.8±0.6 | 0.52±0.11 | ≤6.35 | 0.60±0.07 | |
| 20.1±0.40 | 32.2±0.6 | 0.53±0.11 | ≤9.53 | 0.62±0.07 | |
| 26.7±0.45 | 42.5±0.7 | 0.55±0.12 | ≤12.7 | 0.63±0.07 | |
| 39.8±0.51 | 63.2±0.8 | 0.57±0.12 | ≤19.1 | 0.64±0.07 | |
| 53.0±0.56 | 83.9±0.9 | 0.58±0.13 | ≤25.4 | 0.64±0.08 | |
| 79.4±0.56 | 125.3±1.0 | 0.59±0.13 | ≤38.1 | 0.64±0.09 | |
Taxa de encolhimento -3X
| Código do pedido | Como fornecido (mm) | Como fornecido (mm) | |||
| DI(D) | Largura plana (W2) | Espessura da parede dupla | DI (d) | Espessura de parede única | |
| 2.00±0.20 | 3.7±0.3 | 0.47±0.10 | ≤0.53 | 0.52±0.06 | |
| 2.79±0.20 | 5.0±0.3 | 0.47±0.10 | ≤0.79 | 0.57±0.06 | |
| 3.64±0.23 | 6.3±0.4 | 0.48±0.10 | ≤1.06 | 0.61±0.06 | |
| 5.26±0.25 | 8.9±0.4 | 0.49±0.10 | ≤1.59 | 0.67±0.06 | |
| 6.92±0.28 | 11.5±0.4 | 0.50±0.10 | ≤2.36 | 0.71±0.06 | |
| 10.2±0.32 | 16.7±0.5 | 0.52±0.11 | ≤3.18 | 0.77±0.06 | |
| 13.5±0.36 | 21.8±0.6 | 0.53±0.11 | ≤4.75 | 0.80±0.07 | |
| 20.1±0.40 | 32.2±0.6 | 0.55±0.11 | ≤6.35 | 0.84±0.07 | |
| 26.7±0.45 | 42.5±0.7 | 0.56±0.12 | ≤8.47 | 0.86±0.07 | |
| 39.8±0.51 | 63.2±0.8 | 0.57±0.12 | ≤12.9 | 0.89±0.07 | |
| 53.0±0.56 | 83.9±0.9 | 0.57±0.1 | ≤17.2 | 0.90±0.08 | |
| 79.4±0.56 | 125.3±1.0 | 0.57±0.13 | ≤25.8 | 0.92±0.09 | |
