Sistema de avanço de revestimento para perfuração overburden

Os sistemas de revestimento excêntricos são ferramentas de perfuração especializadas utilizadas em condições complexas do solo, como camadas de cascalho, depósitos coluviais e formações de areia solta.

Eles evitam o colapso do poço e incidentes de broca enterrada, garantindo a qualidade da perfuração e a eficiência da construção.

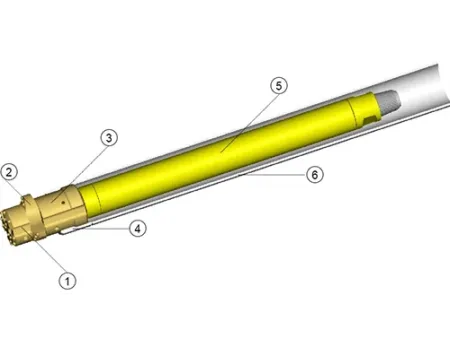

Estrutura

Broca piloto

Alargador

Dispositivo de orientação

Sapata

Martelo DTH

Sapata de aço

Um sistema de perfuração excêntrica de revestimento consiste normalmente em um martelo DTH, um conjunto de perfuração excêntrica de revestimento, uma sapata de revestimento e o revestimento. O conjunto de perfuração excêntrica é geralmente composto por uma broca piloto, uma broca de alargamento excêntrica, um centralizador e um mecanismo de travamento/destravamento.

Princípio de funcionamento

Durante a perfuração, o conjunto de perfuração excêntrica é baixado através do revestimento até a sapata do revestimento. Quando a broca gira para a frente, a broca excêntrica oscila automaticamente para fora devido ao atrito no fundo do poço e cria um furo maior do que o diâmetro externo do revestimento sob o impacto do martelo DTH. Ao mesmo tempo, o suporte centralizador empurra a sapata do revestimento, permitindo que o revestimento avance em sincronia com o processo de perfuração para estabilizar o furo.

Assim que a profundidade necessária for atingida, a coluna de perfuração é girada em sentido contrário em um ângulo específico, fazendo com que a broca excêntrica se retraia. O conjunto de perfuração pode então ser retirado através do revestimento.

Vantagens dos sistemas de revestimento excêntrico

Em comparação com os sistemas de revestimento concêntricos, os sistemas excêntricos permitem atingir o mesmo diâmetro final do furo utilizando um revestimento de menor diâmetro, reduzindo assim o custo do material, ao mesmo tempo em que aumentam a taxa de penetração e diminuem o consumo de combustível do compressor. Os sistemas concêntricos penetram no solo com o diâmetro total, o que torna mais difícil o seu avanço através de pedregulhos ou rocha dura e os torna mais propensos a problemas de extração ou quebra do revestimento. Os sistemas excêntricos evitam esses problemas, oferecendo uma solução mais segura e eficiente em condições de solo adversas.

Aplicações

Os sistemas de revestimento excêntricos são amplamente utilizados em operações de perfuração em formações geológicas duras, fragmentadas, soltas e de complexidade variada. As aplicações típicas incluem a mitigação de riscos geológicos, obras hidrelétricas, suporte de fundações de arranha-céus urbanos e construção de estradas e ferrovias.

Diretrizes operacionais

Antes de baixar o conjunto, inspecione todas as conexões e certifique-se de que a broca excêntrica possa girar livremente. Durante a perfuração, monitore o avanço do revestimento e a descarga de detritos; realize uma lavagem com jato de ar potente a cada 0,3-0,4 m de penetração. Quando a perfuração estiver concluída ou a broca piloto precisar ser substituída, primeiro limpe o furo e, em seguida, gire em sentido inverso a baixa velocidade para retrair a broca excêntrica antes de levantar o conjunto.

Parâmetros técnicos

Modelo	Diâmetro externo do revestimento, mm	Diâmetro interno mínimo do revestimento, mm	Diâmetro do alargador, mm	Diâmetro interno mínimo da sapata, mm	Diâmetro externo máximo da broca piloto, mm	Martelo DTH
SPM70A-70-89	89	77	98	71	70	SPM70
SPM90-85-108	108	94	114	86	85	SPM90/90-I
SPM335-85-108	108	94	114	86	85	SPM335
SPM335-90-114	114	101	118	91	90	SPM335
SPM335-100-127	127	114	136	103	100	SPM335
SPM110-120-146	146	130	156	121	120	SPM110/110- I
SPM4.5-120-146	146	130	156	121	120	SPM4.5
SPM340-120-146	146	130	156	121	120	SPM340
SPM350-140-168	168	152	185	142	140	SPM350/SPMS50
SPM350-145-178	178	152	185	146	145	SPM350/SPMS50
SPM350-150-183	183	152	198	152	150	SPM350/SPMS50
SPM360-165-194	194	185	210	166	164	SPM360/S60
SPM360-186-219	219	201	240	187	186	SPM360/S60
SPM380-203-245	245	221	270	206	203	SPM380/S80
SPM300-241-273	273	257	300	242	241	SPM380/S80
SPM380-285-325	325	308	365	286	285	SPM380/S80
SPMS100-285-325	325	308	365	286	285	SPMS100
SPMS100-305-355	355	327	390	307	305	SPMS100
SPMS100-325-377	377	347	400	326	325	SPMS100
