Sistema de fixação hidráulico, Série FW
Solicite uma cotação
Aplicação recomendada
O sistema de fixação hidraúlico da série FW é usado para operações de fixação de moldes e, com a sua direção de fixação da esquerda para a direita, assistir os operadores a executar uma troca rápida durante a produção de moldes. Isto reduz significativamente o tempo de mudança de molde, tornando este sistema num equipamento essencial para a manufacturação de fundição injectada e moldagem por injeção.
Tipo opcional de sistema de fixação hidráulico
| Modelo | Força de fixação(25MP) | Impulso completo X | Impulso de aperto Y | Impulso reservado de segurança Z | Volume do cilindro hidráulico de fixação | Peso | |
| KN | mm | mm | mm | cm3 | kg | ||
| FW2 | 20 | 7 | 3 | 4 | 6.5 | 2 | |
| FW4 | 40 | 7 | 3 | 4 | 13 | 4.8 | |
| FW6 | 60 | 8 | 4 | 4 | 21 | 7.2 | |
| FW10 | 100 | 8 | 3 | 5 | 33 | 13 | |
| FW16 | 160 | 8 | 3 | 5 | 50 | 23 | |
| FW25 | 250 | 8 | 3 | 5 | 88 | 36 | |
| FW50 | 500 | 8 | 3 | 5 | 173 | 80 |
Os usuários podem escolher o tipo e número de grampo correspondente aos requisitos dos seus equipamentos
| Capacidade da máquina | Especificações do sistema de fixação hidráulico | Espessura da placa do molde (mm) | |||
| Placa fixa | Número | Placa móvel | Número | ||
| 60-120 | FW2 | 4 | FW2 | 4 | 25 |
| 160-250 | FW4 | 4 | FW4 | 4 | 30 |
| 280-320 | FW6 | 4 | FW6 | 4 | 30 |
| 350-600 | FW10 | 4 | FW10 | 4 | 40 |
| 650-850 | FW16 | 4 | FW16 | 4 | 50 |
| 900-1300 | FW16 | 6 | FW16 | 6 | 50 |
| 1400-1600 | FW25 | 6 | FW25 | 6 | 50 |
| 1800-2800 | FW25 | 8 | FW25 | 8 | 50 |

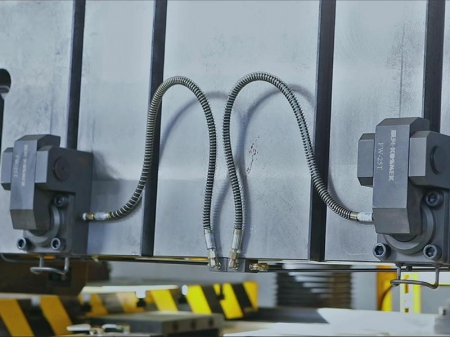

- Os grampos estão dispostos em padrão horizontal na placa de molde e, desta maneira, ficam 4 linhas de óleo isoladas num par de placas do molde. Se uma linha tiver vazamento, as outras linhas não serão afetadas.
- A bomba e válvula do coletor dispõem de uma tecnologia de vedação de vazamento zero, assim assegurando um desempenho sem vazamento para mais de 168 horas a pressões de 25MP.

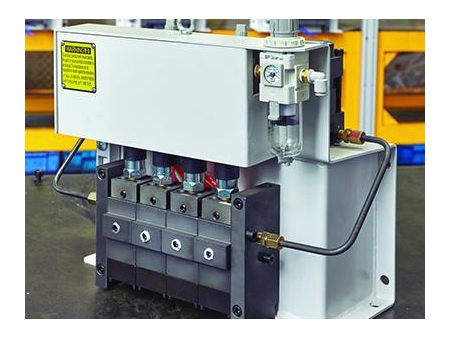

- A unidade da estação da bomba é uma bomba de reforço pneumática da empresa japonesa KOSMEK, tendo um design de bomba dupla para uma melhor segurança e estabilidade.
- O sistema de pressão é detetado por via de quatro grupos de interruptores de pressão da empresa americana GEMS. A unidade de pós irá providenciar pressão adicional quando o sistema de pressão estiver abaixo do configurado, logo garante que o sistema funciona em níveis normais.

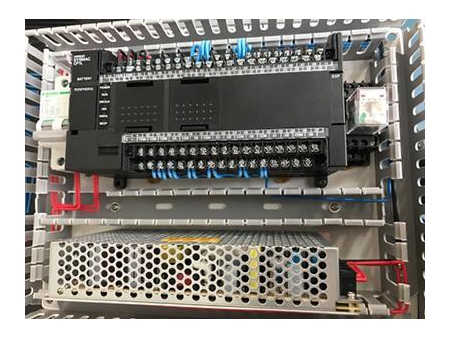

- O sistema de fixação hidráulico da série FW está equipado com um controle PLC da OMRON e dispositivos eléctricos SMC, permitindo uma vida útil mais longa e de qualidade fiável.

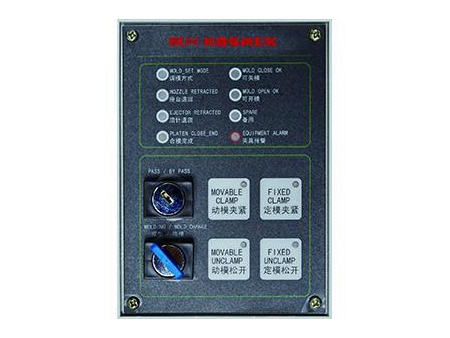

- O sistema de fixação hidráulico e a máquina de moldagem de injecção possuem função interligada de travagem de segurança, afiançando um alto nível de proteção durante o funcionamento.

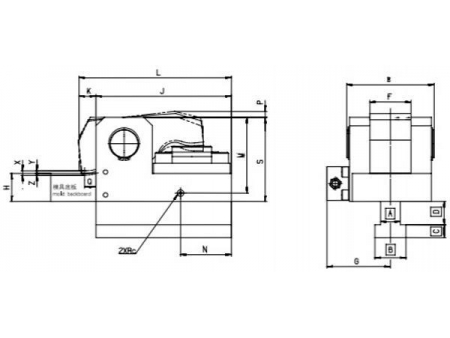

| Especificação | G | E | F | S | P | Q | Rc | M | N | L | K | J | H(Padrão) |
| FW2 | 60 | 58 | 28 | 58 | 6.7 | 12.5 | 1/4 | 48 | 24 | 100 | 18 | 82 | 25 |
| FW4 | 66 | 73 | 40 | 80 | 8.6 | 16 | 1/4 | 70 | 35 | 138 | 23 | 115 | 30 |
| FW6 | 80 | 94 | 50 | 87 | 8.3 | 20 | 1/4 | 76 | 45 | 160 | 30 | 130 | 30 |
| FW10 | 90 | 106 | 55 | 107 | 11.1 | 20 | 1/4 | 95 | 55 | 194 | 30 | 164 | 40 |
| FW16 | 100 | 126 | 60 | 135 | 8.6 | 20 | 1/4 | 120 | 75 | 230 | 30 | 200 | 50 |
| FW25 | 113 | 155 | 73 | 150 | 10.5 | 20 | 1/4 | 135 | 90 | 270 | 30 | 240 | 50 |
| FW50 | 155 | 230 | 110 | 178 | 10.5 | 20 | 1/4 | 160 | 90 | 320 | 30 | 290 | 60 |
Nota: H é a espessura das placas de base do molde que estão ligadas a grampos hidráulicos padrão. Se pedido, é possível personalizar.
