Máquina de corte a laser de tubos PCM60022-A
Parâmetros técnicos
| Modelo | PCM60022-A |
| Diâmetro do tubo (mm) | φ20-φ220 |
| Comprimento máximo do tubo (mm) | 6000 |
| Dimensão total (mm) | 12000×2200×2300 |
| Energia laser (W) | 500-3000 |
| Máxima velocidade de trabalho (m/min) | 60 |
| Precisão de posicionamento (mm) | ±0.03/1000 |
| Energia (Kw) | 12 |
| Peso (Kg) | 6500 |
| Alimentação | Trifásica 380V/50Hz/60Hz |
| Ambiente de trabalho | Temp.: 0~ 45°C, Humidade≤80%, água não condensada |
Amostras:

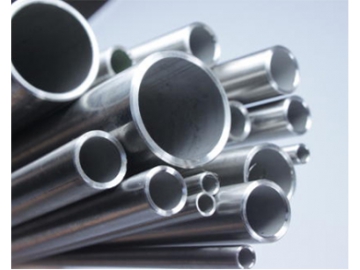

- Corte a laser de tubos de aço inox
- Corte a laser de chapas de aço inox
- Corte a laser de barras de titânio
- Corte a laser de barras redondas de aço de carbono
Propriedades
1.O mandril pneumático centralizado realiza uma fixação dupla simétrica e independente, que não requer intervenção ou ajuste manual. Apresenta uma estrutura simples mas ao mesmo tempo robusta, com excelente vedação e desempenho dinâmico, capaz de fixar uma ampla variedade de materiais como: barras quadradas, barras redondas, chapas, perfis, e outras formas de metais.
2.O chassi é processado pela tecnologia de soldadura de tubo quadrado de elevada resistência para obter uma elevada precisão, estabilidade e eliminar efetivamente o choque no corte durante uma elevada velocidade.
3.A máquina de fresar tipo pórtico importada de grande escala é processada através dum tratamento de têmpera e envelhecimento de vibração para eliminar o stress e precisão geométrica dentro dos 0.03 mm.
4.O gerador a laser IPG da Alemanha possui uma elevada eficiência de tomada para a parede superior a 30%, economizando enormemente energia e alcançando a mais alta eficiência de produção.
5.A cabeça da máquina de corte a laser com foco automático realiza um tempo de perfuração menos (em 80%) em comparação com a cabeça duma máquina de corte a laser comum. Com um banco de dados detalhado dos parâmetros de corte integrado que facilita as operações.
6.A cabeça da máquina de corte a laser realiza movimentos tipo “leapfrog” e parabólicos entre os contornos do corte. O salto automático do eixo é realizado enquanto os contornos são alternados para aumentar significativamente a eficiência do corte.
7.A cabeça da máquina de corte a laser pode localizar diretamente o centro da barra ou tubo o qual garante um melhor desempenho no corte.
8.O software profissional de encaixe, altamente compatível com o sistema de corte, pode executar o encaixamento dos gráficos, buscar automaticamente as arestas e funções de suavização dos cantos nítidos, alcançando funções de perfuração de elevada velocidade e uma rápida digitalização da matriz.
