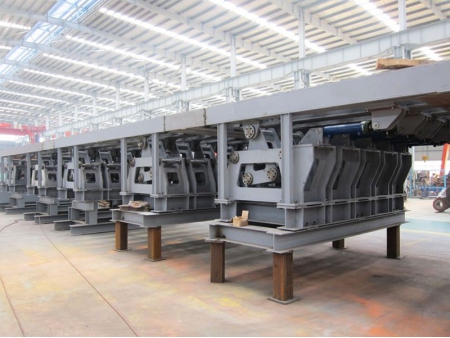

Resfriador de Grelha

Solicite uma cotação

WebSite: http://cement-plants.com.br/1-8-clinker-grate-cooler.html

Os enfriadores industriais para clínquer são máquinas de resfriar fornos, eles são usados para resfriar rapidamente grandes quantidades de material de clínquer quente. O clínquer é espalhado na grelha com uma certa espessura após a descarga na refrigeradora em grelha a partir do forno rotativo. O clínquer progride através do enfriador, ele move-se ao longo da grelha, a direção do ar de resfriamento é perpendicular à direção do movimento do clínquer. O enfriador industrial para clinquer funciona como um trocador de calor de corrente cruzada. Ao usar este método, o clínquer é resfriado de 1300-1400 ℃ a 100 ℃ em apenas alguns minutos.

Dados Técnicos

Modelo	Área de resfriamento efetiva (m²)	Saída (t/d)
FLB300	9.6	300-350
FLB600	19	600-700
FLB1000	32.5	1000-1200
FLB1500	45	1500-1800
FLB2000	54	2000-2200
FLB2500	67	2500-3000
FLB3000	82	3000-3500
FLB3500	95	3500-4000
FLB4000	108	4000-4500
FLB4500	125	4500-5000
FLB5000	139	5000-5600

Características

Nossos resfriadores de grelha permitem fácil personalização e montagem para atender a vários tamanhos de produção. Isso acelera o processo de fabricação e simplifica a manutenção e a instalação.
Cada leito de grelha pode ser ajustado individualmente, garantindo a distribuição ideal do clínquer e a adaptabilidade, o que é fundamental para manter o desempenho consistente do resfriamento.
Equipados com válvulas automáticas de controle de fluxo, nossos resfriadores fornecem ar direcionado a zonas específicas, evitando curto-circuitos e garantindo um resfriamento estável e eficiente.
As placas de grelha são projetadas para serem cobertas por uma camada estática de clínquer, que as protege do calor extremo e reduz o desgaste. Essa abordagem inovadora minimiza a necessidade de substituições frequentes.
Usamos placas de grelha especiais com vedações sem contato e à prova de vazamentos para evitar vazamentos, garantindo uma operação mais limpa e reduzindo os custos de manutenção de tremonhas e sistemas de transporte.
O projeto nivelado do leito da grelha móvel e a ausência de tremonhas reduzem significativamente a altura do resfriador. Essa escolha de projeto pode levar a uma economia considerável nos custos operacionais e de construção.
Uma estrutura de vedação exclusiva entre as placas de grelha permite ajustes e remoção fáceis, tornando a manutenção simples sem remover a camada de material da placa.

Componentes

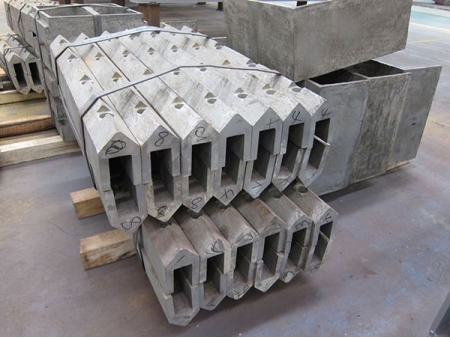

Grelha
A linha inclinada está no encaixe dos cilindros de suporte, é fixado à superfície inferior da estrutura móvel através de parafusos. Quando a estrutura móvel se move, a fila inclinada move-se ao longo da superfície de encaixe do rolo de suporte, isso melhora o movimento alternativo da estrutura móvel.
Carcaça
O invólucro é fabricado de aço, o tijolo refratário mineral e refratário que cobre a superfície interna do invólucro são usados para prevenir a perda de calor.
