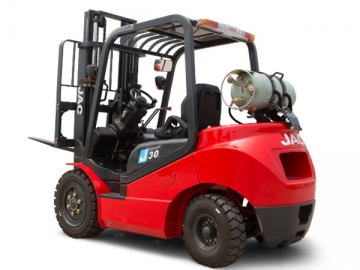

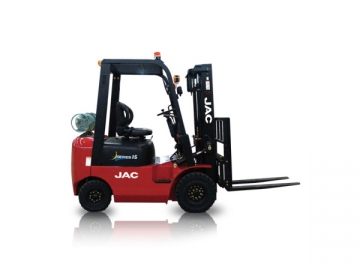

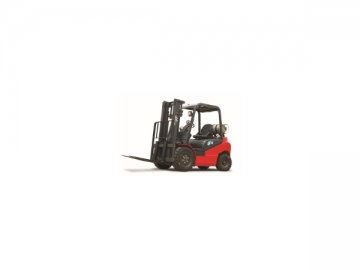

Empilhadeira GLP
Vantagens
1. A empilhadeira GLP JAC tem um design aerodinâmico exclusivo e aparência moderna.
2. Uma vasta gama de motores de alta qualidade de desempenho, tais como o motor G4Y Guangqing e os motores Nissan, estão disponíveis.
3. O óleo hidráulico premium da Shell protege as peças-chave e prolonga a vida útil.
4. O assento seguro e confortável é equipado com um sistema de aviso, que alerta aos usuários quando o cinto de segurança é solto.
5. Os exaustores da empilhadeira gás criar um ambiente de trabalho mais saudável.
6. Nossa empilhadeira GLP tem um teto de proteção integrado que protege os operadores.
7. Um sistema de deslocamento hidráulico e um dispositivo de extinção de fogo, através de uma chave comutadora facilita a operação.
8. Esta empilhadeira gás tem um painel de instrumentos totalmente fechado e freio de estacionamento igual ao dos carros.
9. A empilhadeira GLP JAC está configurada com uma alavanca de câmbio lateral para uma maior eficiência e conveniência.
| Características | 1.1 | Fabricante | JAC | JAC |
| 1.2 | Modelo | CPQD(Y)30J | CPQD(Y)35J | |
| 1.3 | Potência: Bateria, diesel, GLP, elétrica | Gasoline/LPG | ||
| 1.4 | Operação: manual, pedal, suporte, assento, selecionadora de pedidos | Seat | ||
| 1.5 | Capacidade de carga Q (kg) | 3000 | 3500 | |
| 1.6 | Centro C da carga (mm) | 500 | ||
| 1.7 | Distância da carga, centro do eixo X do motor até o garfo (mm) | 485 | ||
| 1.8 | Distância entre os eixos Y (mm) | 1700 | ||
| Peso | 2.1 | Peso operacional (kg) | 4280 | 4820 |
| 2.2 | Carga por eixo (Com carga) (dianteira/traseira) (kg) | 6360/920 | 7240/1080 | |
| 2.3 | Carga por eixo (sem carga) (dianteira/traseira) (kg) | 1700/2580 | 1720/3100 | |
| Rodas & pneus | 3.1 | Pneus: P= Pneumático, V= amortecedor, SE= Pneumático com formato sólido | P | |
| 3.2 | Tamanho do pneu (dianteiro) (mm×mm) | 28×9-15-14PR | ||
| 3.3 | Tamanho do pneu (traseiro) (mm×mm) | 6.50-10-10PR | ||
| 3.4 | Número de rodas (dianteira/traseira) (x = impulsionado) | 2/2 | ||
| 3.5 | Banda de rodagem: Dianteira (padrão/pneu frontal duplo) b10 (mm) | 1000/1270 | ||
| 3.6 | Banda de rodagem (traseira): b11 (mm) | 970 | ||
| Dimensões | 4.1 | Inclinação do mastro: α = para frente, β = para trás (graus) | 6 / 12 | |
| 4.2 | Altura do mastro, (baixo) h 1 (mm) | 2075 | 2120 | |
| 4.3 | Inclinação livre h2 (mm) | 190 | ||
| 4.4 | Altura de inclinação h3 (mm) | 3000 | ||
| 4.5 | Altura do mastro estendido h4 (mm) | 4260 | 4270 | |
| 4.6 | Altura da proteção superior (cabine) h6 (mm) | 2105 | ||
| 4.7 | Altura do assento h7 (mm) | 1100 | ||
| 4.8 | Altura do engate do reboque h10 (mm) | 240 | ||
| 4.9 | Comprimento total com garfo padrão l1 (mm) | 3810 | 3875 | |
| 4.10 | Comprimento da frente até os garfos l2 (mm) | 2740 | 2805 | |
| 4.11 | Largura total (Padrão/ pneu frontal duplo) b1 / b 2 (mm) | 1230/17100 | ||
| 4.12 | Dimensões dos garfos (s/e/l) (mm) | 45/125/1070 | 50/125/1070 | |
| 4.13 | Classe de montagem dos garfos ISO2328 | 3 | ||
| 4.14 | Largura do encosto da carga b3 (mm) | 1124 | ||
| 4.15 | Distância do solo (Com carga, abaixo do mastro) m1 (mm) | 130 | ||
| 4.16 | Distância do solo, centro da distância entre os eixos m2(mm) | 130 | ||
| 4.17 | Largura do corredor com paletes 1000 mm(comprimento)×1200 mm (largura) Ast. (mm) | 4155 | 4240 | |
| 4.18 | Largura do corredor com paletes 800 mm(largura)×1200 mm (comprimento) Ast. (mm) | 4285 | 4370 | |
| 4.19 | Raio de giro externo (mm) | 2500 | 2575 | |
| 4.20 | Altura do degrau | 480 | ||
| Performance | 5.1 | Velocidade de deslocamento (com carga/sem carga) (km/h) | 17/18 | 19/19.5 |
| 5.2 | Velocidade de elevação (com carga/sem carga) (mm/s) | 435/545 | 400/500 | |
| 5.3 | Velocidade reduzida (com carga/sem carga) (mm/s) | 485/415 | ||
| 5.4 | Barra de tração (com carga/sem carga) (kN) | 25/21 | 27/21 | |
| 5.5 | Capacidade de inclinação (com carga/sem carga) ( % ) | 20/17 | ||
| 5.6 | Serviço de freio | Hidraúlico | ||
| Motor | 6.1 | Fabricante do motor/tipo | ISUZU C240PKJ-30 | |
| 6.2 | Potência do motor de acordo com a ISO 1585 (kW) | 34.3 | ||
| 6.3 | Velocidade nominal (rpm) | 2500 | ||
| 6.4 | Número de cilindros/deslocamento (cm3) | 4/2.369 | ||
| Outros | 7.1 | Tipo de unidade de impulsão | Automático | |
| 7.2 | Pressão de operação com anexos (Mp) | 0-17.5 Mpa | ||
| 7.3 | Fluxo de óleo para anexos (L/min) | 0-40 L/min | ||
| 7.4 | Tanque hidráulico, capacidade( L) | 61 L | ||
| 7.5 | Tanque de combustível, capacidade (L) | 61 L | ||
| 7.6 | Tipo de acoplamento do reboque | Pino | ||
