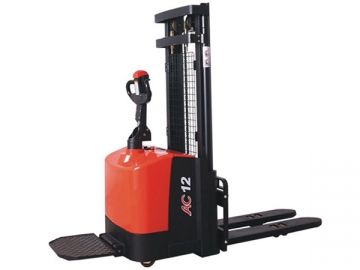

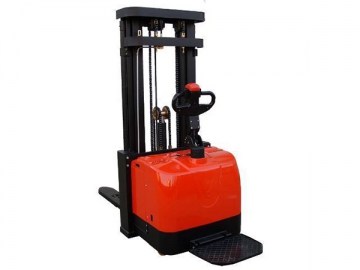

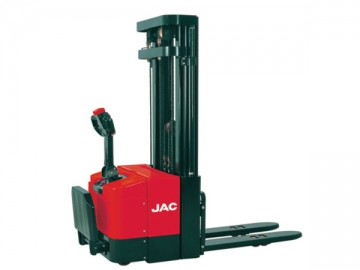

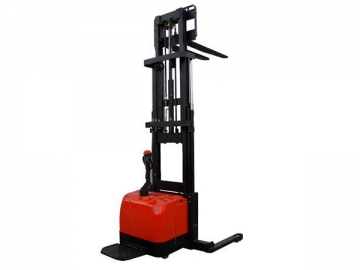

Empilhadeira elétrica patolada
O empilhador elétrico patolada JAC é amplamente utilizado em armazéns industriais e comerciais, devido aos seguintes recursos e dispositivos de segurança:
Configurações e propriedades
1. Inclinação do garfo e cilindros duplos estáveis;
2. Controle eletro-hidráulico integrado e alavanca multi-funcional;
3. Válvula solenóide com dois sentidos e três modos de velocidade para descer;
4. Sistema de direção elétrica eficiente e fácil de usar;
5. Acionamento AC e uma escova sem carbono são isentos de manutenção;
6. Controlador Curtis US;
7. Sistema de controle de regeneração eletromagnética
8. Limite automático da altura de elevação, interruptor durável
Desempenho seguro
1. A empilhadeira elétrica patolada JAC tem uma função de segurança de desaceleração automática na condução em estradas curvas.
2. Quando a carga é elevada, o empilhador elétrico desacelera automaticamente para uma maior segurança.
3. Este empilhador de alimentação elétrica possui uma velocidade gradual que pode ser regulada.
4. Controlador tem vários sistemas de proteção automática.
5. Este caminhão de empilhamento é equipado com um interruptor de freio de emergência
| Modelo | |||||||
| Capacidade | Q (kg) | 1200 | 1400/1600 | 1400/1600 | 1600 | 1600 | 1000/1200 |
| Altura de elevação máxima | 3000/3300/3600/4000 | 4500/4750/5000 | 3000/3300/3600 | ||||
| Altura do mastro (rebaixado) | h1 (mm) | 1980/2135/2335/2500 | 2085/2135/2235 | 2030/2130/2230 | |||
| Energia | Elétrica | Elétrica | Elétrica | Elétrica | Elétrica | Elétrica | |
| Tipo de operação | Andando/montada | Andando/montada | Andando/montada | Andando/montada | Andando/montada | Andando/montada | |
| Centro da carga | c(mm) | 600 | 600 | 600 | 600 | 600 | 600 |
| Distância entre os eixos | y(mm) | 1270 | 1325 | 1325 | 1375 | 1375 | 1179 |
| Rodas | |||||||
| Tipo de rodas | PU (poliuretano) | PU (poliuretano) | PU (poliuretano) | PU (poliuretano) | PU (poliuretano) | PU (poliuretano) | |
| Rodas (impulsionar/equilibrar/carregar) | 1D 2B 4L | 1D 2B 4L | 1D 2B 4L | 1D 2B 4L | 1D 2B 4L | 1D L2 | |
| Dimensões | |||||||
| Altura do mastro estendido | h4 (mm) | 3690 | 3690 | 3690 | 4390 | 4390 | 3670 |
| Altura total da parte traseira | h14 (mm) | 1455 | 1430 | 1430 | 1450 | 1450 | 1450 |
| Comprimento total | l1 (mm) | 1990 | 2050 | 1995 | 2105 | 2105 | 2591 |
| Comprimento da frente até os garfos | l2 (mm) | 780 | 900 | 933 | 955 | 1003 | 1625 |
| Largura da parte traseira | b1 (mm) | 812 | 850 | 850 | 937 | 957 | 1015 |
| Altura do garfo rebaixado | h13 (mm) | 85 | 85 | 55 | 85 | 55 | 80 |
| Tamanho do garfo (Espessura/largura/comprimento) | s/e/L(mm) | 55/185/1150 | 55/185/1150 | 40X100X1070 | 55/185/1150 | 40X100X1070 | 40/100/1070 |
| Largura total do garfo | b5 (mm) | 550/600/650 | 550/600/650 | 200~812 | 550/600/650 | 200~812 | 200~660 |
| Dimensões externas da patola | mm | / | / | 1470/1320/1160 | / | 1470 | / |
| Mínima Distância do chão | m2 (mm) | 30 | 30 | 50 | 30 | 50 | 50 |
| Mínimo raio de giro | Wa (mm) | 1525/1935 | 1580/1990 | 1565 | 1630/2040 | 1630 | 1337 |
| Largura mínima do corredor (palete 800× 1200 mm, garfos estendidos 1200 mm) | Ast (mm) | 2330/2715 | 2380/2780 | 2430/2760 | 2430/2825 | 2430/2760 | 2980/3460 |
| Largura mínima do corredor (palete 1000×1200 mm, garfos estendidos 1200 mm) | Ast (mm) | 2360/2740 | 2410/2800 | 2460/2785 | 2460/2850 | 2460/2785 | 3000/3480 |
| Desempenho | |||||||
| Velocidade de deslocamento (com carga/sem carga) | km/h | 3.0/3.5 | 3.0/3.5 | 3.0/3.5 | 3.0/3.5 | 3.0/3.5 | 3.0/3.5 |
| Velocidade de elevação (com carga/sem carga) | mm/s | 130/230 | 130/230 | 130/230 | 110/210 | 110/210 | 130/230 |
| Velocidade reduzida (com carga/sem carga) | mm/s | 110/170 | 110/160 | 110/160 | 110/230 | 110/230 | 100/180 |
| Capacidade de inclinação (com carga/sem carga) | % | 5/7 | 5/7 | 5/7 | 5/7 | 5/7 | 5/7 |
| Freio | Eletromagnético | Eletromagnético | Eletromagnético | Eletromagnético | Eletromagnético | Eletromagnético | |
| Motor | |||||||
| Motor de acionamento | kW | AC 1.5 | AC 1.5 | AC 1.5 | AC 1.5 | AC 1.5 | AC 1.5 |
| Motor de elevação | kW | DC 3.0 | DC 3.0 | DC 3.0 | DC 3.0 | DC 3.0 | DC 3.0 |
| Tensão da bateria/Capacidade | V/ Ah | 24/210 | 24/280 | 24/280 | 24/280 | 24/280 | 24/210/270 |
| Peso | |||||||
| Bateria | kg | 190 | 234 | 234 | 234 | 234 | 190/250 |
| Peso operacional com a bateria | kg | 1135 | 1270/1329 | 1280/1330 | 1612 | 1606 | 1830/1890 |
