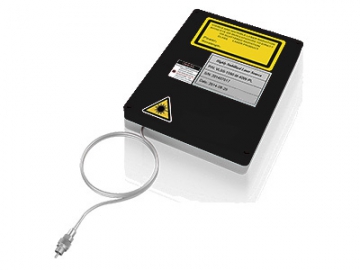

Laser de Fibra de Frequência Única com Largura Espectral Estreita 1.5µm kHz
O laser de fibra de frequência única com largura espectral estreita CKSF-R possui uma largura de linha abaixo do nível de kHz. Este dispositivo possui ruído de fase e ruído de intensidade relativa (RIN) ultra baixo e uma taxa de supressão de modo lateral (SMSR) superior a 55dB. A potência de saída está ao nível de mW. No entanto, podemos ajustar para uma potência de saída mais elevada dependendo dos requisitos do cliente. Além disso, pode selecionar o comprimento de onda na faixa dos 1530-1575nm.
Este dispositivo da Techwin utiliza tecnologia laser de fibra Bragg (FBG) distribuído, alcançando uma polarização linear estável, modo longitudinal único e saída de laser de frequência única com largura de linha ultra estreita. A largura da linha do espectro óptico de saída está ao nível de kHz. A potência de saída é capaz de superar 100mW.
CKSF-D-ER-M: utiliza fibra dopada de érbio, largura de linha de ultra estreita <1kHz, baixo ruído de fase
CKSF-D-EY-M: utiliza fibra co-dopada com érbio-itérbio, largura de linha <15kHz, baixo ruído de intensidade relativa (RIN)
- Largura de linha ultra estreita
- Funcionamento estável de frequência única e de polarização única
- Sem 'mode-hops' e som de rebentamento
- Ruído de fase e ruído de intensidade relativa baixos
- Design flexível, opção de múltipos comprimentos de onda
- Saída de polarização linear, alta taxa de extinção de polarização (PER)
- Pequeno tamanho, embalagem robusta
- Sensoriamento de fibra óptica
- LiDAR
- Hidrofone
- Espectroscopia a laser
- Comunicação óptica coerente
- Outras atividades de investigação científica
- Largura de linha ultra estreita
- Funcionamento estável de frequência única e de polarização única
- Sem 'mode-hops' e som de rebentamento
- Ruído de fase e ruído de intensidade relativa baixos
- Design flexível, opção de múltipos comprimentos de onda
- Saída de polarização linear, alta taxa de extinção de polarização (PER)
- Pequeno tamanho, embalagem robusta
- Sensoriamento de fibra óptica
- LiDAR
- Hidrofone
- Comunicação óptica coerente
- Medição de absorção de gás
- Outras atividades de investigação científica
- Espectroscopia a laser
| Parâmetros | Unidade | Especificações | |
| Tipo | Tipo | ||
| Part nº. | CKLIS-D-ER-M | CKLIS-D-EY-M | |
| Comprimento de onda central | nm | 1530-1570nm | |
| Potência de saída | mW | 5-100 | |
| Emissão de laser | CW (onda contíinua), frequência única e modo único longitudinal | ||
| Qualidade do feixe | M² | < 1.05 | |
| Largura da linha | kHz | < 1 | < 10 |
| OSNR (resolução 50pm) | dB | >50(típico>55dB) | >55(típico>60dB) |
| Frequência de pico de oscilação de relaxação | kHz | ～600 | ～800 |
| Pico de ruído de intensidade relativa (RIN) | dB/Hz | -100 | -110 |
| Ruído de intensidade relativa (RIN) | dB/Hz | 23 | |
| Estabilidade da potência de saída | % | < 1 | |
| Faixa de afinação térmica do comprimento de onda | nm | >0.7 | >0.8 |
| Rápida modulação PZT | Opcional | ||
| Frequência de modulação PZT | kHz | DC-20kHz | |
| Isolamento da saída | dB | 30 | |
| Voltagem de funcionamento | V | 12VDC | |
| Tipo de fibra da saída | PM1550-XP | ||
| Comprimento da fibra de saída | m | >0.5 | |
| Conector óptico | FC/APC | ||
| Fibra da saída para monitor | Optional | ||
| Interface | RS485 | ||
| Temperatura de funcionamento | ℃ | 5-60 | |
| Temperatura de armazenamento | ℃ | -85 | |
| Dimensões | mm | 175（comprimento)×130(largura)×30(altura) | |
| 145（comprimento)×100(largura)×25(altura) | |||
