Perfiladeiras
A máquina formadora de rolos Taizhi é especialmente concebida para a formação de rolos de banda de aro e formação de tambor de freio de caminhão de metal duplo. É usado principalmente para a formação a frio de jantes simétricas ou assimétricas.
A perfilagem inclui 3 processos, sendo que cada etapa requer um formador de rolos. Cada formador de rolos é composto pela máquina principal, braço superior oscilante e fuso, braço inferior oscilante e fuso, dispositivo de orientação lateral, condutor, sistema de lubrificação, sistema de transmissão hidráulica, sistema pneumático, sistema de controlo PLC, dispositivo de carga e descarga e matrizes de perfilagem.ystem, loading and unloading device, and roll forming dies.
Tradicionalmente, as linhas de produção de jantes de pequena e média dimensão requerem 3 processos para a conclusão do perfilamento da jante, sendo que cada processo requer pelo menos um formador de rolos. As linhas de produção de jantes de grandes dimensões requerem 4 processos para a conclusão da perfilagem da jante, sendo que o número de processos de perfilagem depende do design da jante e dos requisitos de fabrico do cliente.
- A matriz de laminação tem um design fácil de desmontar. Um dispositivo de troca rápida da matriz de ferramentas também é opcional, com uma velocidade de troca rápida de apenas 30 minutos.
- Tanto as linhas de jantes pequenas como as grandes utilizam tradicionalmente 3 máquinas de formação de rolos, que partilham um conjunto de mecanismos de carga e descarga automáticos para realizar operações automáticas.

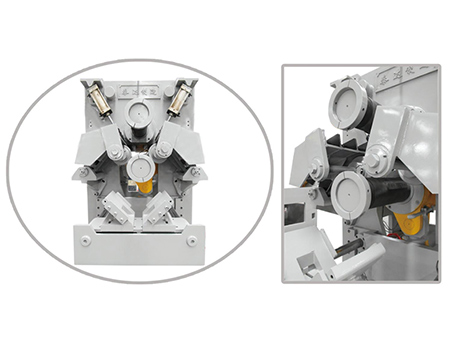

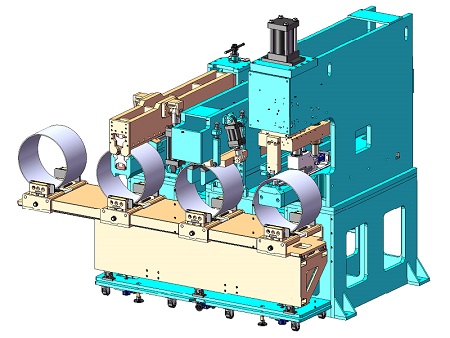

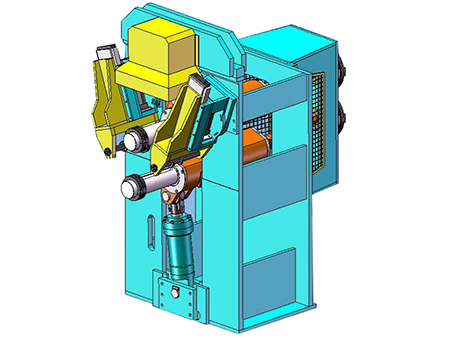

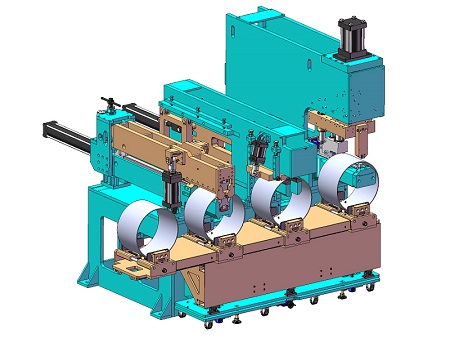

- O mecanismo automático de carga e descarga utiliza um design de 3 processos e 4 locais, permitindo operações simultâneas que poupam tempo e melhoram a eficiência da produção.
- O mecanismo automático de carga e descarga tem um design dividido que combina com a máquina de formação de rolos. Uma linha de operação manual pode ser desmontada, facilitando a troca entre uma operação manual e automática.
- As matrizes de formação de rolos são concebidas para serem simétricas ou assimétricas de acordo com as suas exigências de processamento.
- Os eixos superior e inferior são accionados hidraulicamente, sendo a velocidade dos rolos superior e inferior ajustada automaticamente durante o processo de formação.
- Os veios são ajustáveis em ambos os ângulos de mergulho e direcções axiais, assegurando que cada parte da superfície do rolo é uniformemente tensionada, garantindo assim a precisão do processamento.
- O espaço entre o eixo superior e o eixo inferior é regulável, assim como a velocidade de alimentação.
- A calha de guia lateral é ajustável no seu curso.
- Opções de diâmetro do fuso: 140mm/160mm/180mm/200mm/220mm, de acordo com as suas necessidades de processamento.
- Controlador: Mitsubishi PLC e Mitsubishi HMI, ou Siemens PLC e HI-TEC HMI
- PLC e módulo: PLC e módulo Mitsubishi ou PLC e módulo Siemens
- Modo de regulação do fuso: controlo eléctrico
- A alimentação do fuso inferior é controlada através de uma escala de grelha.
- Capacidade do refrigerador de óleo do sistema hidráulico: 8P 2P
- Gama de espessura da folha de formação de rolo: 2mm~5mm/5mm~10mm
- Gama ajustável do eixo na direcção axial: ±2mm
- Velocidade de alimentação do curso do eixo inferior: 185mm/s
- Tensão e frequência de entrada: personalizadas de acordo com os requisitos do cliente.
| Nº. | Modelo | Parâmetros principais | |||
| 1 | Tipo | GXJ-400 | GXJ-600 | GXJ-800 | |
| 2 | Força de enformação do rolo | 230kN | 400kN | 500kN | |
| 3 | Potência do motor do sistema hidráulico | 62.5kW | 82.5kW | 165kW | |
| 4 | Comprimento do molde no fuso | 350mm | 670mm | 900mm | |
| 5 | Velocidade superior e inferior do fuso | 220r/min | 200r/min | 200r/min | |
| 6 | Material e diâmetro do fuso | 140mm | 200mm | 220mm | |
| 7 | Espaço entre o fuso superior e o fuso inferior | 240~380mm | 340~480mm | 380~520mm | |
| 8 | Curso inferior do fuso | 140mm | 140mm | 140mm | |
| 9 | Gama ajustável da velocidade de alimentação do fuso inferior | 2~10mm/s | 2~10mm/s | 2~10mm/s | |
| 10 | Ângulo de inclinação ajustável do fuso inferior | -0.34°~ 0.17° | -0.35°~ 0.35° | -0.35°~ 0.35° | |
| 11 | Rolo de guia lateral (Linear) | Derrame | 100mm | 140mm | 160mm |
| 12 | Derrame ajustável | 50mm | 50mm | 50mm | |
| 13 | Diâmetro máximo do rolo-guia | 200mm | 220mm | 240mm | |
| 14 | Tensão nominal de entrada | 380V | 380V | 380V | |
| 15 | Corrente de entrada da taxa | 62.5kW | 82.5kW | 165kW | |
| 16 | Secção do cabo de alimentação (cobre) | Núcleo simples 70mm² (3 2) | Núcleo simples 90mm² (3 2) | Núcleo simples 180mm² (3 2) | |
| 17 | Consumo de água de arrefecimento hidráulico | 2000L/H | 3000L/H | 4000L/H | |
