Fresa de extremidade quadrada e afilada EMA15 (estria dupla)

Fresa de extremidade quadrada e afilada  EMA15 (estria dupla)
Fresa de extremidade quadrada e afilada  EMA15 (estria dupla)
Fresa de extremidade quadrada e afilada  EMA15 (estria dupla)
Solicite uma cotação
  • Especialmente projetado para perfis de cavidades profundas, entalhes profundos e embolsos
  • Oferece excelente desempenho ao cortar aços pré-endurecidos até HRc56

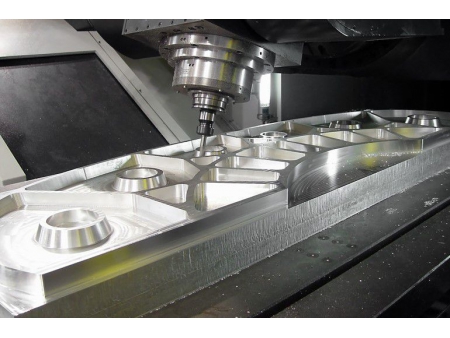

  • Usado para moldes de usinagem e matrizes
  • Ângulo do pescoço cônico disponível de 0,5 ° ~ 15 °
  • 2 flauta cônica de carboneto esculpido terno terno para CNC, gravura entalhe máquina 2D / 3D
Aplicativo
Especificações do produto
Revestimento AITiN /TiALN /TiAISiN
AITiSiN
HRC HRC40/46/56/65
Ângulo de hélice 35/36/37 Haste CilíndricoH6
Material IMC™ haste de carboneto Tolerância no diâmetro de corte 0-0.030
Cortadores de nervuras cônicas de metal duro, 2 canais, para processamento de RIB (UNT-EMA15)

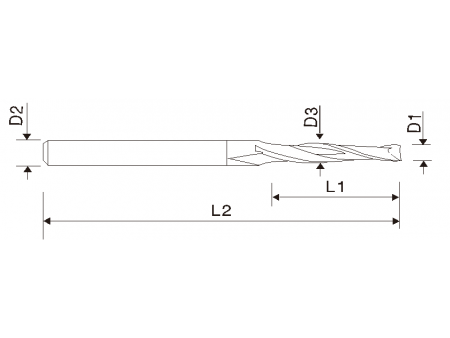

UNT EDP # clique para pedir Blade Tip Dia.
D1
Ângulo
afilado(°)
Haste Dia.
D2
Comprimento da estria
L1
Trilhas acidentadas
D3
O.A.L.
L2
Estrias
EMA15010005 1.0 0.5 4 4 1.07 50 2F
EMA15010010 1.0 1 4 4 1.14 50 2F
EMA15010015 1.0 1.5 4 4 1.21 50 2F
EMA15010020 1.0 2 4 4 1.28 50 2F
EMA15010030 1.0 3 4 4 1.42 50 2F
EMA15010050 1.0 5 4 4 1.7 50 2F
EMA15015005 1.5 0.5 4 5 1.59 50 2F
EMA15015010 1.5 1 4 5 1.67 50 2F
EMA15015015 1.5 1.5 4 5 1.76 50 2F
EMA15015020 1.5 2 4 5 1.85 50 2F
EMA15015030 1.5 3 4 5 2.02 50 2F
EMA15015050 1.5 5 4 5 2.1 50 2F
EMA15020005 2.0 0.5 4 6 2.37 50 2F
EMA15020010 2.0 1 4 6 2.21 50 2F
EMA15020015 2.0 1.5 4 6 2.31 50 2F
EMA15020020 2.0 2 4 6 2.41 50 2F
EMA15020030 2.0 3 4 6 2.62 50 2F
EMA15020050 2.0 5 6 6 3.05 50 2F
EMA15025005 2.5 0.5 4 8 2.64 50 2F
EMA15025010 2.5 1 4 8 2.78 50 2F
EMA15025015 2.5 1.5 4 8 2.91 50 2F
EMA15025020 2.5 2 4 8 3.05 50 2F
EMA15025030 2.5 3 4 8 3.33 50 2F
EMA15025050 2.5 5 6 8 3.9 50 2F
EMA15030005 3.0 0.5 4 10 3.17 50 2F/4F
EMA15030010 3.0 1 4 10 3.35 50 2F/4F
EMA15030015 3.0 1.5 4 10 3.52 50 2F/4F
EMA15030020 3.0 2 4 10 3.69 50 2F/4F
EMA15030030 3.0 3 6 10 4.05 50 2F/4F
EMA15030050 3.0 5 6 10 4.75 50 2F/4F
EMA15040005 4.0 0.5 6 15 4.26 50 2F/4F
EMA15040010 4.0 1 6 15 4.52 50 2F/4F
EMA15040015 4.0 1.5 6 15 4.79 50 2F/4F
EMA15040020 4.0 2 6 15 5.04 50 2F/4F
EMA15040030 4.0 3 6 15 5.57 50 2F/4F
EMA15040050 4.0 5 8 15 6.62 60 2F/4F
UNT EDP # clique para pedir Blade Tip Dia. Afilado
Haste Dia.
Comprimento da estria
Trilhas acidentadas O.A.L.
Estrias
D1 Angle(°) D2 L1 D3
EMA15050005 5.0 0.5 6 20 5.34 50 2F/4F
EMA15050010 5.0 1 6 20 5.7 50 2F/4F
EMA15050015 5.0 1.5 6 20 6.04 60 2F/4F
EMA15050020 5.0 2 8 20 6.39 60 2F/4F
EMA15050030 5.0 3 8 20 7.1 60 2F/4F
EMA15050050 5.0 5 10 20 8.5 75 2F/4F
EMA15050070 5.0 7 10 20 9.91 75 2F/4F
EMA15050100 5.0 10 12 20 12.05 75 2F/4F
EMA15060005 6.0 0.5 8 20 6.35 60 2F/4F
EMA15060010 6.0 1 8 20 6.7 60 2F/4F
EMA15060015 6.0 1.5 8 20 7.05 60 2F/4F
EMA15060020 6.0 2 8 20 7.4 60 2F/4F
EMA15060030 6.0 3 8 20 8.1 75 2F/4F
EMA15060050 6.0 5 10 20 9.5 75 2F/4F
EMA15060070 6.0 7 12 20 10.91 75 2F/4F
EMA15060100 6.0 10 12 20 13.05 75 2F/4F
EMA15080005 8.0 0.5 10 25 8.44 75 2F/4F
EMA15080010 8.0 1 10 25 8.87 75 2F/4F
EMA15080015 8.0 1.5 10 25 9.31 75 2F/4F
EMA15080020 8.0 2 10 25 9.74 75 2F/4F
EMA15080030 8.0 3 12 25 10.62 75 2F/4F
EMA15080050 8.0 5 12 25 12.37 75 2F/4F
EMA15080070 8.0 7 12 25 14.14 75 2F/4F
EMA15080100 8.0 10 16 25 16.82 100 2F/4F
EMA15100005 10.0 0.5 12 35 10.61 100 2F/4F
EMA15100010 10.0 1 12 35 11.22 100 2F/4F
EMA15100015 10.0 1.5 12 35 11.83 100 2F/4F
EMA15100020 10.0 2 12 35 12.44 100 2F/4F
EMA15100030 10.0 3 12 35 13.67 100 2F/4F
EMA15100050 10.0 5 16 35 16.12 100 2F/4F
EMA15100070 10.0 7 16 35 18.6 100 2F/4F

• Fresas com tamanhos não padronizados ou especificações não listadas acima podem ser personalizadas de acordo com as necessidades do cliente.
