Fábrica para trituração de cimento

Solicite uma cotação

Sobre nós: http://cement-plants.com.br/2-2-cement-crushing-plant.html

Introdução à fábrica para trituração de cimento

Nós fabricamos e fornecemos diversos tipos de equipamentos para construir a fábrica para trituração de cimento, assim como fornecemos os serviços de projeto, construção civil, equipamentos, instalação, comissionamento e assistência técnica dos mesmos.

Ao usarmos a fábrica para clínquer, a matéria-prima de calcário pode ser esmagada, homogeneizada, seca, pré-aquecida e decomposta, sinterizada, resfriada, moída, processada em produto acabado de cimento, transportada e embalada automaticamente. Este tipo de fábrica é ecologicamente correta e não gera poeira.

Conforme a necessidade de produção, nós podemos fornecer aos nossos clientes fábricas de clínquer com diversas capacidades, incluindo 1000t/d, 1500t/d, 2500t/d, 3000t/d, 4500t/d, 5000t/d, 6000t/d, 4500t/d e 10.000 t/d.

Configurações e características do processo da fábrica de clínquer com capacidade de 2500 t/d.

1. Trituração de calcário

Plano A

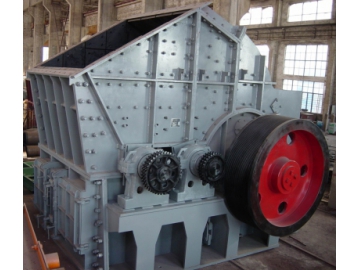

Modelo: Moinho de martelo PCF-2022
Tamanho do material de alimentação: 1100mm
Finura final: 75mm
Capacidade: 700t/h

Plano B

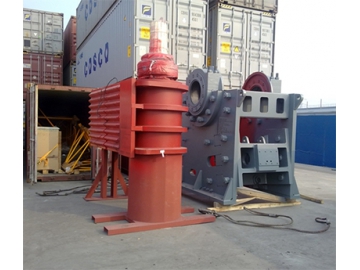

Modelo: Britador de mandíbula PE-900X1200
Tamanho do material de alimentação: 750mm
Finura final: 150mm
Capacidade: 200t/h PE-900X1200 Jaw Crusher

Plano C

Modelo: Britador cônico PYS-1215
Tamanho do material de alimentação: 150mm
Finura final: 30mm
Capacidade: 200t/h

2. Estoque de pré-homogeneização

Plano A

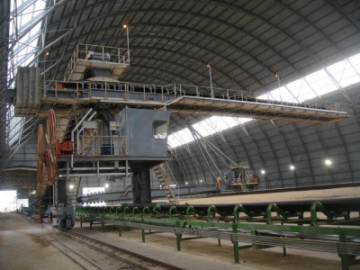

Estoque de pré-homogeneização de calcário
Capacidade da lança empilhadora: 1400t/h
Capacidade do coletor tipo pótico:500t/h
Limestone Pre-homogenization Stockpile

Plano B

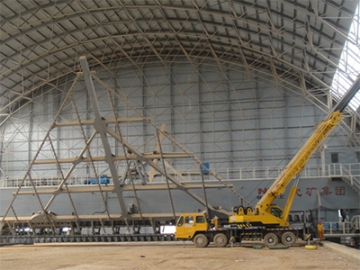

Estoque de pré-homogeneização de Siltito
Capacidade de transporte do empilhador: 200t/h
Capacidade do coletor: 110--130t/h
Siltstone Pre-homogenization Stockpile

Plano C

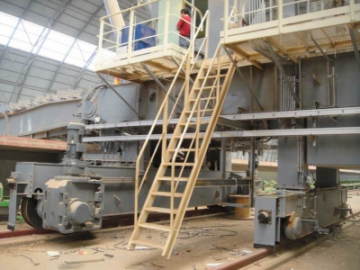

Pré-homogeneização de carvão bruto
Capacidade do empilhador móvel: 200t/h
Capacidade do coletor tipo pórtico: 100t/h
Raw Coal Pre-homogenization Stockpile

3. Moagem da matéria prima

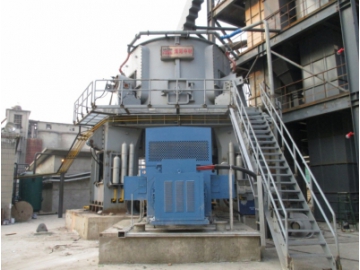

Vertical Mill
Equipamento: Moinho vertical
Capacidade: 360-400t/h
Conteúdo de umidade do material de alimentação: 6%
Conteúdo de umidade final: 0.5%
Tamanho do material de alimentação: 100mm
Porcentagem final: R80μm < 12%

4. Silo de homogeneização da matéria prima

O silo de homogeneização da matéria-prima possui um silo de homogeneização CP contínuo de múltiplos fluxos de 18m × 55m com capacidade de armazenamento de 9000t, vida útil de 2,25d e consumo de energia de 0,3kW/h por tonelada de matéria-prima. Com o intuito de efetuar a homogeneização e estabilizar o fluxo dos materiais descarregados, as principais válvulas no sistema de inflação e descarga da placa de base são fabricadas pela empresa Alemã BMH. Com isso, consegue-se prevenir que a penetração de água e o vazamento de água afetem a operação dor equipamento, o topo do silo é fabricado de aço.

5. Sistema de incineração

Capacidade de fluxo de ar: 550000 m3/h
Área secional do campo elétrico: 196m2
Concentração de entrada de poeira: ≤30 g/m3
Concentração de saída de poeira: ≤50mg/Nm3

6. Refrigeradora de clínquer

Vertical Mill
Equipamento: Refrigeradora em grelha LBT36352
Área da grelha: 119.6 m2
Temperatura do material de alimentação: 1400℃
Temperatura de descarga: 65℃

7. Sistema para tratamento de gases residuais

Equipamento 1: Ventilador de alta temperatura
Potência nominal: 1250 kW
Capacidade de tratamento do gás: 420000～480000 m3/h
Equipamento 2: coletor de pó da cauda do forno (filtro de saco)
Capacidade de fluxo de ar: 450000m3/h
Concentração de emissão: ≤ 10mg/m3

8. Sistema para medição de preparação do carvão pulverizado

Possui com um equipamento para escala Pfister original Alemã para medir com extrema precisão, tem uma operação estável e ajustes fáceis.

9. Sistema de controle automático

Este tipo de equipamento usa um sistema de controle distribuído DCS que foi desenvolvido pela Honeywell Americana, certificando um excelente nível de automação.
