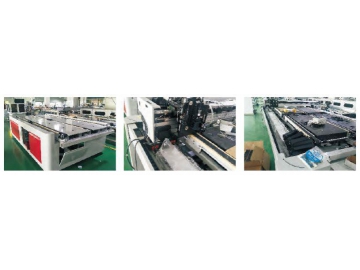

A insersora SMD (também chamado dispensador SMT com pick-and-place, ou dispensador pick and place ) tem funcionalidades como dispensação e colagem de placas com alta precisão. É principalmente usado para produção de telas LED, estando asseguradas a eficiência e qualidade finais.

Caraterísticas

Podem ser processadas placas com tamanhos MIN1000*1000mm-MAX3100*1500mm e espessura inferior a 30mm.
Placas feitas de vidro, PCB, metal e outros materiais podem igualmente ser processados por esta máquina.
Equipado com motor linear de alta velocidade e nivelador, a máquina executa posicionamento com precisão.
Podem ser usados com este robô: cola de montagem, superficial, cola condutiva, cola de embalamento IC, cola de enchimento, cola vedante e outras.
Compatível com válvula a jato pneumática, válvula piezoelétrica, e outras válvulas de dispensação.

Parâmetros técnicos

Dimensões da máquina: C4250*L2700*A1350mm
Dimensão da esteira: C3700*L2000*A9400mm
Peso da instalação: 4600Kg
Peso da esteira: 800Kg
Tensão nominal: AC 220V
Frequência: 50HZ
Corrente nominal: 60A
Dimensão: max 3100*1550mm; altura: max 30mm
Precisão de peso de dispensação: ±5mg (ajustável)
Precisão de posição de dispensação: 0.05mm
Precisão de posição de colocação: ±0.1mm
Capacidade: ≥550pcs/h
