Ímãs de copo Fabricantes

Ímãs de copo

Solicite uma cotação

WebSite: http://magnets-br.com/3-1-pot-magnets.html

Dispositivos magnéticos

Usado para montar, segurar e fixar componentes em uma superfície de aço

Os ímãs de copo são componentes magnéticos versáteis usados para fixar, prender, levantar e posicionar objetos ferromagnéticos. Eles são amplamente aplicados em setores como engenharia, construção e automotivo, bem como em escritórios, residências e armazéns para soluções de organização e fixação. Sua forte força magnética, combinada com um design compacto, torna-os ideais para aplicações que exigem uma conexão magnética segura, mas removível.

Especificações dosímãs de copo

Ímãs de copo de terras raras

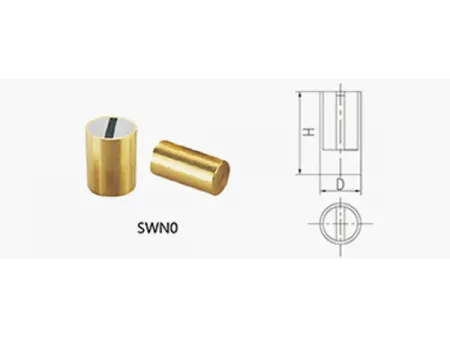

Modelo	Dimensões (mm)		Peso (g)	Força magnética (N)
Modelo	D	H	Peso (g)	Força magnética (N)
SWN0-6	6	20	4.5	10
SWN0-8	8	20	8	25
SWN0-10	10	20	12.5	45
SWN0-13	13	20	20	70
SWN0-16	16	20	32	150
SWN0-20	20	25	60	280
SWN0-25	25	35	135	450
SWN0-32	32	40	250	700

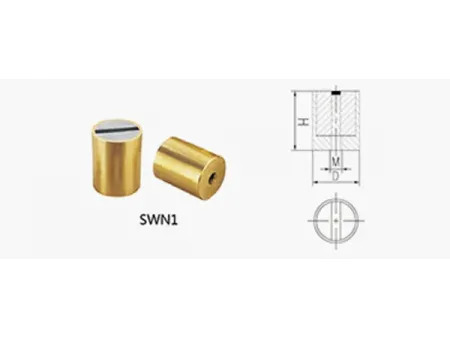

Modelo	Dimensões (mm)			Peso (g)	Força magnética (N)
Modelo	D	H	M	Peso (g)	Força magnética (N)
SWN1-6	6	20	3	4	10
SWN1-8	8	20	3	7	25
SWN1-10	10	20	4	12	45
SWN1-13	13	20	4	20	70
SWN1-15	15	20	4	27	140
SWN1-16	16	20	4	30	150
SWN1-20	20	25	4	60	280
SWN1-25	25	35	5	135	450
SWN1-32	32	40	6	240	700

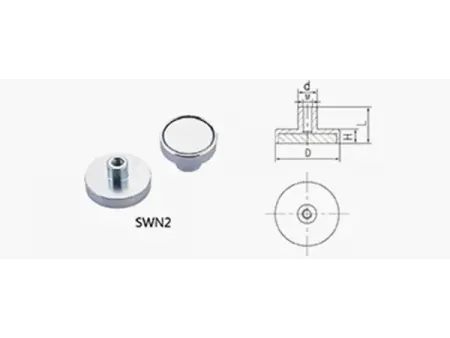

Modelo	Dimensões (mm)					Peso (g)	Força magnética (N)
Modelo	D	H	L	d	M	Peso (g)	Força magnética (N)
SWN2-6	6	6	11.5	6	3	2.5	5
SWN2-8	8	4.5	11.5	6	3	3	13
SWN2-10	10	4.5	11.5	6	3	4	25
SWN2-13	13	4.5	11.5	6	3	6	60
SWN2-16	15	4.5	11.5	8	4	8	95
SWN2-20	16	6	13	8	4	17	140
SWN2-25	25	7	14	8	4	28	200
SWN2-32	32	7	15.5	10	5	45	350
SWN2-40	40	8.5	15.5	10	6	100	500

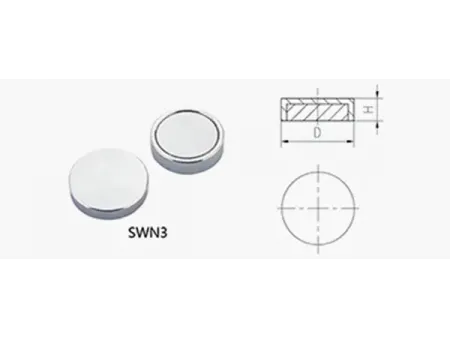

Modelo	Dimensões (mm)		Peso (g)	Força magnética (N)
Modelo	D	H	Peso (g)	Força magnética (N)
SWN3-6	6	4.5	1	5
SWN3-8	8	4.5	1.5	13
SWN3-10	10	4.5	2.5	25
SWN3-13	13	4.5	4.5	60
SWN3-16	16	4.5	6.5	95
SWN3-20	20	6	15	140
SWN3-25	25	7	22	200
SWN3-32	32	7	40	350
SWN3-40	40	8.5	80	500

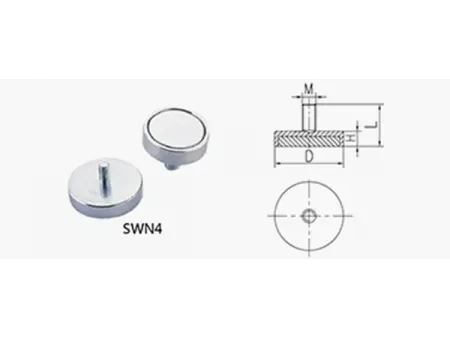

Modelo	Dimensões (mm)				Peso (g)	Força magnética (N)
Modelo	D	H	L	M	Peso (g)	Força magnética (N)
SWN4-10	10	4.5	12.5	4	3	25
SWN4-13	13	4.5	12.5	5	5	60
SWN4-16	16	4.5	12.5	6	7.5	95
SWN4-20	20	6	16	6	16	140
SWN4-25	25	7	17	6	25	200
SWN4-32	32	7	17	6	48	350
SWN4-40	40	8.8	20	6	82	500

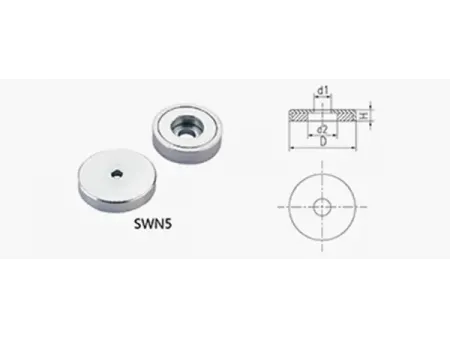

Modelo	Dimensões (mm)				Peso (g)	Força magnética (N)
Modelo	D	d1	d2	H	Peso (g)	Força magnética (N)
SWN5-16	16	3.1	6.6	4.5	5	50
SWN5-20	20	3.1	6.6	4.5	10	80
SWN5-25	25	6	11.5	7	20	100
SWN5-32	32	6	11.5	8	35	200
SWN5-36	36	5	10.5	7.1	60	250

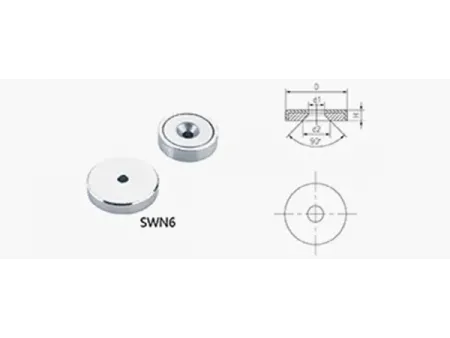

Modelo	Dimensões (mm)				Peso (g)	Força magnética (N)
Modelo	D	H	d1	d2	Peso (g)	Força magnética (N)
SWN6-16	16	4.5	3.5	6.6	5.7	75
SWN6-20	20	6	4.5	9	12.5	105
SWN6-25	25	7	4.5	9	25	160
SWN6-32	32	7	5.5	11	38.5	310

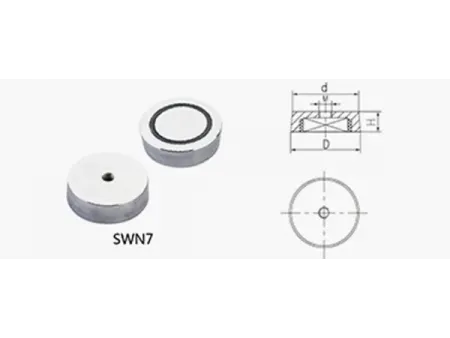

Modelo	Dimensões (mm)				Peso (g)	Força magnética (N)
Modelo	D	d	H	M	Peso (g)	Força magnética (N)
SWN7-48	48	46	14	8	170	560
SWN7-50	50	47.5	14.5	8	195	560

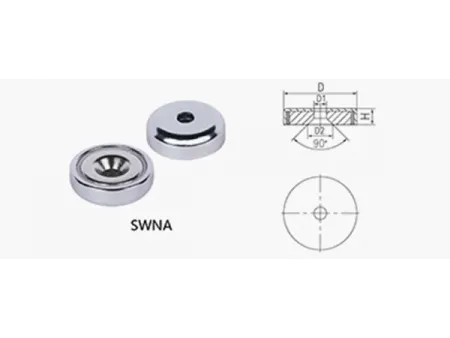

Modelo	Dimensões (mm)				Peso (g)	Força magnética (N)
Modelo	D	D1	D2	H	Peso (g)	Força magnética (N)
SWN-A16	16	3.5	6.5	5.2	7	49
SWN-A20	20	4.5	8.6	7.2	15	58
SWN-A25	25	5.5	10.4	7.7	24	137
SWN-A32	32	5.5	10.4	7.8	39	245
SWN-A36	36	6.5	12	7.6	50	284
SWN-A42	42	6.5	12	8.8	77	362
SWN-A48	48	8.5	16	10.8	120	666
SWN-A60	60	8.5	16	15	243	1097
SWN-A75	75	10.5	19	17.8	480	1587

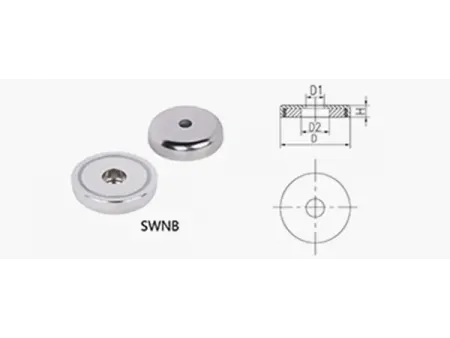

Modelo	Dimensões (mm)				Peso (g)	Força magnética (N)
Modelo	D	D1	D2	H	Peso (g)	Força magnética (N)
SWN-B16	16	3.5	6.5	5.2	6.5	39
SWN-B20	20	4.5	8	7.2	13	58
SWN-B25	25	5.5	9	7.7	22	137
SWN-B32	32	5.5	9	7.8	38	225
SWN-B36	36	6.5	11	7.6	48	284
SWN-B42	42	6.5	11	8.8	75	313
SWN-B48	48	8.5	15	10.8	114	617
SWN-B60	60	8.5	15	15	235	931
SWN-B75	75	10.5	18	17.8	460	1519

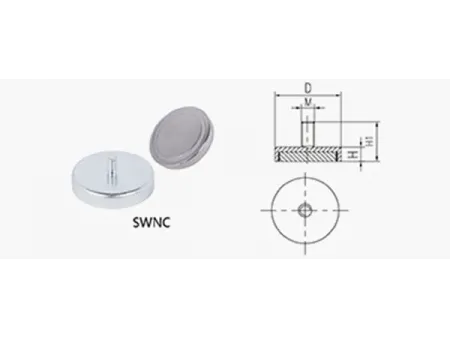

Modelo	Dimensões (mm)				Peso (g)	Força magnética (N)
Modelo	D	M	H1	H	Peso (g)	Força magnética (N)
SWN-C10	10	3	12	5	3.5	21
SWN-C12	12	3	12	5	5	31
SWN-C16	16	4	14	5.2	9	53
SWN-C20	20	4	16	7.2	16	88
SWN-C25	25	5	17	7.7	26	215
SWN-C32	32	6	18	7.8	43	333
SWN-C36	36	6	17.6	7.6	54	401
SWN-C42	42	6	18.7	8.8	83	666
SWN-C48	48	8	24	10.8	130	793
SWN-C60	60	8	31.5	15	256	1107
SWN-C75	75	10	35	178	510	1607

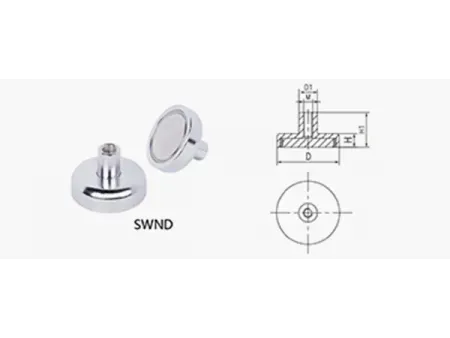

Modelo	Dimensões (mm)					Peso (g)	Força magnética (N)
Modelo	D	D1	M	H1	H	Peso (g)	Força magnética (N)
SWN-D10	10	6	3	12	5	4	21
SWN-D12	12	6	3	12	5	6	31
SWN-D16	16	6.5	4	13.5	5.2	9	53
SWN-D20	20	6.5	4	15	7.2	17	88
SWN-D25	25	7.5	5	17	7.7	28	215
SWN-D32	32	10	6	18	7.8	45	333
SWN-D36	36	10	6	18.5	7.6	55	401
SWN-D42	42	10	6	18.8	8.8	84	666
SWN-D48	48	12	8	24	10.8	130	793
SWN-D60	60	12	8	28	15	263	1107
SWN-D75	75	17	10	35	17.8	515	1607

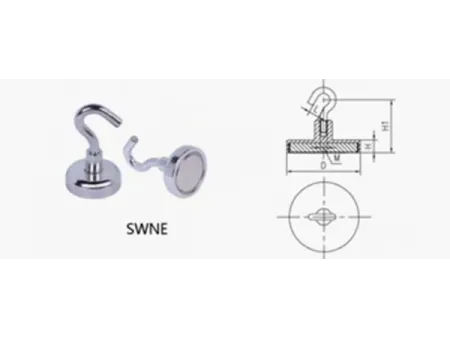

Modelo	Dimensões (mm)					Peso (g)	Força magnética (N)
Modelo	D	M	H1	H	L	Peso (g)	Força magnética (N)
SWN-E12	10	3	27	5	6	6	21
SWN-E14	12	3	27	5	6	8	31
SWN-E16	16	4	30	5.2	7.5	12	53
SWN-E20	20	4	32	7.2	7.5	21	88
SWN-E25	25	5	32	7.7	8.5	33	215
SWN-E32	32	6	36	7.8	10	54	333
SWN-E36	36	6	36	7.6	10	64	401
SWN-E42	42	6	37	8.8	10	93	666
SWN-E48	48	8	45	10.8	11	150	793
SWN-E60	60	8	50	15	11	283	1107
SWN-E75	75	10	62	17.8	16	555	1607

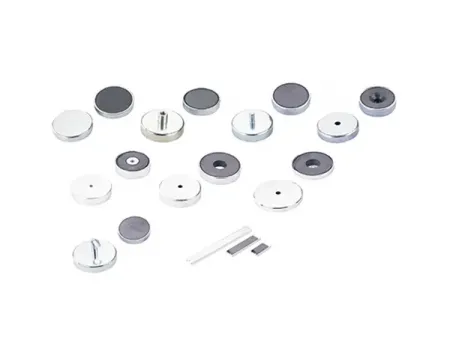

Ímãs de copo de cerâmica

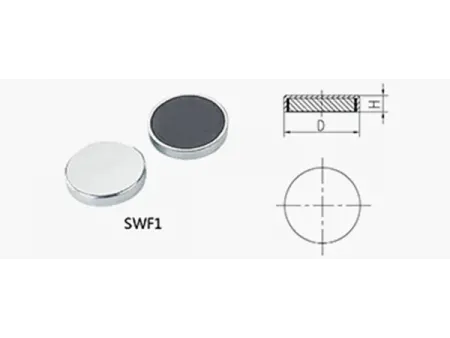

Modelo	Dimensões (mm)		Peso (g)	Força magnética (N)
Modelo	D	H	Peso (g)	Força magnética (N)
SWF1-10	10	4.5	2	4
SWF1-13	13	4.5	3	10
SWF1-16	16	4.5	4.5	18
SWF1-20	20	6	10	30
SWF1-25	25	7	19	40
SWF1-32	32	7	30	80
SWF1-36	36	8	42	100
SWF1-40	40	8	55	125
SWF1-47	47	9	80	180
SWF1-50	50	10	100	220
SWF1-57	57	10.5	140	280
SWF1-63	63	14	230	350
SWF1-80	80	18	485	600
SWF1-100	100	22	900	900

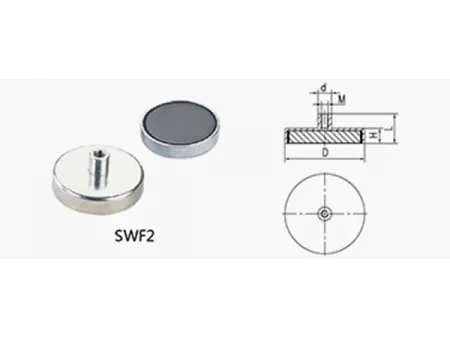

Modelo	Dimensões (mm)					Peso (g)	Força magnética (N)
Modelo	D	H	d	L	M	Peso (g)	Força magnética (N)
SWF2-10	10	4.5	6	11.5	3	3	4
SWF2-13	13	4.5	6	11.5	3	5	10
SWF2-16	16	4.5	6	11.5	3	6	18
SWF2-20	20	6	6	13	3	11	30
SWF2-25	25	7	8	15	4	22	40
SWF2-32	32	7	8	15	4	32	80
SWF2-36	36	7.7	8	16	4	45	100
SWF2-40	40	8	8	16.5	4	60	125
SWF2-47	47	9	8	17	4	90	180
SWF2-50	50	10	8	18.5	4	110	220
SWF2-57	57	10.5	8	18.5	4	145	280
SWF2-63	63	14	15	30	8	240	350
SWF2-80	80	18	20	34	10	520	600
SWF2-100	100	22	22	43	12	940	900
SWF2-125	125	26	25	50	14	1720	1300

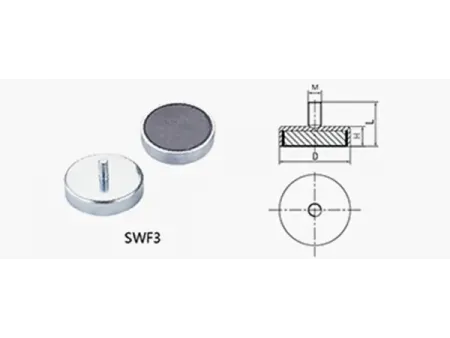

Modelo	Dimensões (mm)				Peso (g)	Força magnética (N)
Modelo	D	a	M	C	Peso (g)	Força magnética (N)
SWF3-10	10	4.5	3	11.5	3	4
SWF3-13	13	4.5	3	11.5	5	10
SWF3-16	16	4.5	3	11.5	5	18
SWF3-20	20	6	3	13	11	30
SWF3-25	25	7	4	15	22	40
SWF3-32	32	7	4	15	32	80
SWF3-36	36	7.7	4	16	42	100
SWF3-40	40	8	5	16	57	125
SWF3-47	47	9	6	17	85	180
SWF3-50	50	10	6	18.5	105	220
SWF3-57	57	10.5	6	18.5	142	280
SWF3-63	63	14	8	29	219	350

Modelo	Dimensões (mm)				Peso (g)	Força magnética (N)
Modelo	D	H	d1	d2	Peso (g)	Força magnética (N)
SWF4-16	16	4.5	3.5	6.5	4	14
SWF4-20	20	6	4.2	8.6	9	27
SWF4-25	25	7	5.5	10.4	16	36
SWF4-32	32	7	5.5	10.4	27	72
SWF4-40	40	8	5.5	10.4	53	90

Modelo	Dimensões (mm)				Peso (g)	Força magnética (N)
Modelo	D	H	d1	d2	Peso (g)	Força magnética (N)
SWF5-50	50	10	6	18	105	170
SWF5-63	63	14	8	20	235	250
SWF5-80	80	18	10	28	490	400
SWF5-90	90	18	10	30	620	620
SWF5-100	100	22	10	30	935	800

Modelo	Dimensões (mm)				Peso (g)	Força magnética (N)
Modelo	D	H	d1	d2	Peso (g)	Força magnética (N)
SWF6-13	13	4.5	3.3	5	3	6
SWF6-16	16	4.5	3.3	5	4	14
SWF6-20	20	6	3.3	5	8	26
SWF6-25	25	7	4	10	15	32
SWF6-32	32	7	4	10	25	65
SWF6-36	36	7.7	4	10	40	80
SWF6-40	40	8	5.5	12	50	90
SWF6-47	47	9	5.5	10	80	140
SWF6-50	50	10	5.5	18	95	180
SWF6-57	57	10.5	6.5	20	125	240
SWF6-63	63	14	6.5	20	200	300
SWF6-80	80	18	10.5	32	450	510
SWF6-100	100	22	10.5	32	800	800

Modelo	Dimensões (mm)			Peso (g)	Força magnética (N)
Modelo	D	H	d1	Peso (g)	Força magnética (N)
SWF7-20	30.73	4.83	3.3	18	13
SWF7-40	36.32	6.86	4.83	35	53
SWF7-50	51.82	7.62	4.83	68	110
SWF7-60	60.71	8.89	6.86	110	180
SWF7-70	68.07	9.65	7.11	159	290
SWF7-75	71.37	9.4	6.86	175	300
SWF7-80	81.28	10.67	7.11	237	425
SWF7-85	98.39	12.95	9.65	404	490
SWF7-90	123.95	12.45	12.7	557	800

Modelo	Dimensões (mm)		Peso (g)	Força magnética (N)
Modelo	D	H	Peso (g)	Força magnética (N)
SWF8-10	10	3	4	4
SWF8-13	13	3	6	10
SWF8-16	16	3	8	18
SWF8-20	20	3	12	30
SWF8-25	25	4	22	40
SWF8-32	32	4	34	80
SWF8-36	36	4	46	100
SWF8-40	40	4	60	125
SWF8-47	47	4	90	180
SWF8-50	50	4	110	220
SWF8-57	57	4	145	280
SWF8-63	63	4	220	350
SWF8-80	80	6	530	600

Modelo	Dimensões (mm)			Peso (g)	Força magnética (N)
Modelo	C	L	A	Peso (g)	Força magnética (N)
SWF9-3	76.2	38.1	11.68	150	30
SWF9-6	152.4	38.1	11.68	320	30
SWF9-8	203.2	38.1	11.68	445	30
SWF9-12	304.8	38.1	11.68	660	30

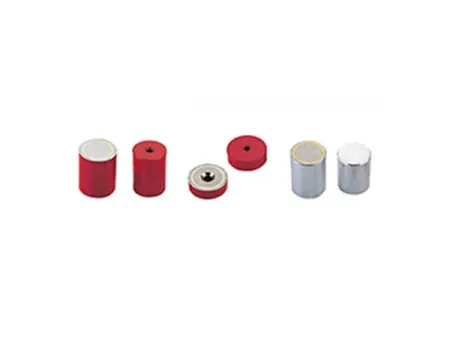

ímãs de copo de Alnico

Modelo	Dimensões (mm)			Peso (g)	Força magnética (N)
Modelo	D	H	M	Peso (g)	Força magnética (N)
SWA1-6	6	20	3×7	4	1.7
SWA1-8	8	20	3×7	7	4
SWA1-10	10	20	4×9	12	8
SWA1-13	13	20	4×7.5	20	12
SWA1-16	16	20	4×6	30	19
SWA1-20	20	25	6×9	60	49
SWA1-25	25	35	6×10	128	112
SWA1-27	27	25	6×5	107	184
SWA1-32	32	40	8×10.5	240	196
SWA1-35	35	30	6×7.5	215	142

Modelo	Dimensões (mm)				Peso (g)	Força magnética (N)
Modelo	D	H	D1	D2	Peso (g)	Força magnética (N)
SWA2-16	16	6	3.5	6.5	9	15
SWA2-19	19	8	4.2	8	18	30
SWA2-25	25	8	4.2	8	30	40
SWA2-29	29	8.5	4.8	9.7	43	49
SWA2-38	38	11.1	4.8	9.7	98	110

Modelo	Dimensões (mm)		Peso (g)	Força magnética (N)
Modelo	D	H	Peso (g)	Força magnética (N)
SWA3-6	6	10	2	2
SWA3-8	8	12	4	3
SWA3-10	10	16	9	5
SWA3-13	13	18	17	10
SWA3-16	16	20	29	15
SWA3-20	20	25	57	35
SWA3-25	25	30	110	80
SWA3-32	32	40	243	150
SWA3-40	40	45	420	200
SWA3-50	50	50	720	350
SWA3-63	63	60	1340	550

Características

A estrutura do pote magnético maximiza a força de retenção, garantindo uma forte aderência e otimizando os custos de material.
Disponível em diferentes materiais magnéticos, incluindo neodímio (NdFeB), samário cobalto (SmCo), alnico, ferrite e opções revestidas de borracha, dependendo da aplicação e do ambiente.
Vários tratamentos de superfície estão disponíveis, como zincagem, niquelagem, cromagem, pintura ou revestimento de borracha, aumentando a resistência à corrosão e a durabilidade.
As opções de personalização incluem diferentes métodos de fixação, níveis de força magnética e dimensões específicas para atender a diversos requisitos de aplicação.
