Válvula de gaveta flangeada NRS de proteção contra incêndio

Solicite uma cotação

WebSite: http://lede-fittings.com.br/2-2-nrs-flanged-gate-valve.html

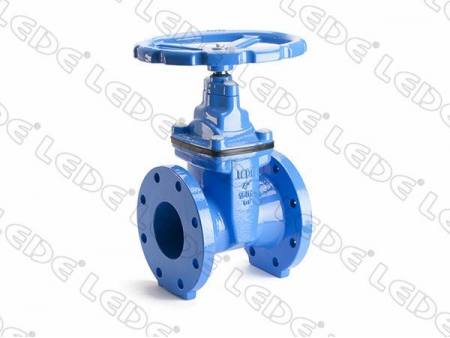

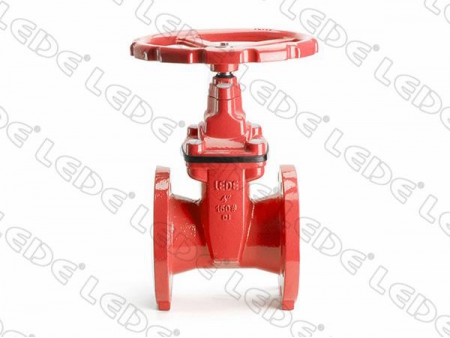

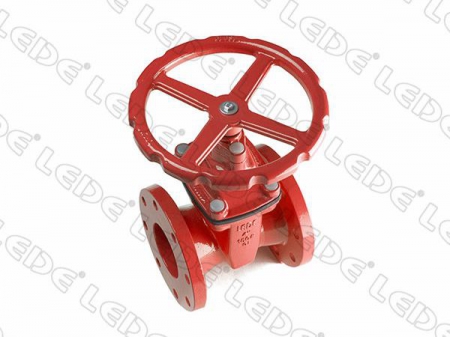

Válvula de gaveta flangeada NRS
Características
1. A válvula é projetada de acordo com nossa mais nova notação, que tem construção simples e pode ser mantida facilmente.
2. A válvula é de baixo torque e alta pressão, a pressão pode atingir PN40 abaixo de um terço do torque padrão.
3. Quando a válvula estiver totalmente aberta, as peças de vedação superiores podem ser substituídas sob o suprimento de água.
4. A válvula é de canal reto, quando a válvula estiver totalmente aberta, o disco sairá totalmente do canal, então não há sujeira e a resistência ao fluxo é muito menor.
5. A superfície externa e interna da válvula é revestida com pó epóxi de alta qualidade, então a pintura é mais completa e uniforme, e pode ser usada em bebidas, alimentos e farmácias, etc.

Dados técnicos

Diâmetro nominal	DN50-600
Pressão nominal	PN 10/16/25/40
Padrão de válvula	EN1171
Comprimento face a face	EN558-1 ISO5752
Padrão de flange	EN1092-2 ISO7005-2 ASME-B16.42
Padrão de ranhura	GB 5135.11 (optional) AWWA C606
Padrão de teste	EN12266 AWWA C515 GB 5135.6
Faixa de temperatura	0 ~ 80C

Especificações de materiais e lista de nomes das partes da válvula de Válvula de gaveta flangeada NRS

No.	Nome das Partes	Materiais
1	Corpo	Ferro dúctil
2	Cunha	Ferro dúctil EPDM
3	Porca da haste	Metal ou Bronze
4	Haste	Aço inoxidável 304 ou 1Cr17Ni2 ou 2Cr13
5	Protetor	EPDM
6	Capô	Ferro dúctil
7	Parafuso	Carbon steel hot galvanizing or Stainless Steel
8	Anel de vedação	EPDM
9	Disco deslizante	Bronze ou POM
10	Anéis de vedação	EPDM ou NBR
11	Anéis de vedação	EPDM ou NBR
12	Tampa superior	Ferro dúctil
13	Junta do capô	EPDM
14	Parafuso	Aço carbono galvanizado a quente ou Aço inoxidável
15	Arruela lisa	Aço carbono galvanizado a quente ou Aço inoxidável
16	Volante	Ferro dúctil

Válvula de gaveta resiliente NRS série 14 com extremidade flangeada

Z45X-01 Pressão nominal PN 10/16

Dimensões		Classificação de pressão	Tamanho (mm)
Dimensões		Classificação de pressão	OD	OK	L	H1	H	Od
DN	polegada	PN	OD	OK	L	H1	H	Od
50	2	10/16	165	125	150	256	338.5	22
65	2.5	10/16	185	145	170	256	348.5	22
80	3	10/16	200	160	180	273.5	373.5	22
100	4	10/16	220	180	190	323.5	433.5	24
125	5	10/16	250	210	200	376	501	28
150	6	10/16	285	240	210	423.5	566	28
200	8	10	340	295	230	530.5	700.5	32
200	8	16	340	295	230	530.5	700.5	32
250	10	10	400	350	250	645	845	38
250	10	16	400	355	250	645	845	38
300	12	10	455	400	270	725.5	953	40
300	12	16	455	410	270	725.5	953	40
350	14	10	505	460	290	814	1066.5	40
350	14	16	520	470	290	814	1074	40
400	16	10	565	515	310	935	1217.5	44
400	16	16	580	525	310	935	1225	44
450	18	10	615	565	330	1037	1344.5	50
450	18	16	640	585	330	1037	1357	50
500	20	10	670	620	350	1154	1489	50
500	20	16	715	650	350	1154	1511.5	50
600	24	10	780	725	390	1318	1708	50
600	24	16	840	770	390	1318	1738	50

Válvula de gaveta resiliente NRS série 14 com extremidade flangeada

Z45X-01 Pressão nominal PN 25/40

Dimensões		Classificação de pressão	Tamanho (mm)
			OD	OK	L	H1	H	Od
DN	polegada	Classe
50	2	25	165	125	150	256	338.5	22
		40	165	125		256	338.5
65	2.5	25	185	145	170	256	348.5	22
		40	185	145		256	348.5
80	3	25	200	160	180	273.5	373.5	22
		40	200	160		273.5	373.5
100	4	25	235	190	190	323.5	441	24
		40	235	190		323.5	441
125	5	25	270	220	200	376	511	28
		40	270	220		376	511
150	6	25	300	250	210	423.5	573.5	28
		40	300	250		423.5	573.5
200	8	25	360	310	230	530.5	710.5	32
		40	375	320		530.5	718
250	10	25	425	370	250	645	857.5	36
		40	450	385		645	870
300	12	25	485	430	270	725.5	968	40
		40	515	450		725.5	983

Válvula de gaveta resiliente NRS série 03 com extremidade flangeada

Z45X-02 Pressão nominal PN 10/16

Dimensões		Classificação de pressão	Tamanho (mm)
Dimensões		Classificação de pressão	OD	OK	L	H1	H	Od
DN	polegada	PN	OD	OK	L	H1	H	Od
50	2	10/16	165	125	178	256	338.5	22
65	2.5	10/16	185	145	190	256	348.5	22
80	3	10/16	200	160	203	273.5	373.5	22
100	4	10/16	220	180	229	323.5	433.5	24
125	5	10/16	250	210	254	376	501	28
150	6	10/16	285	240	267	423.5	566	28
200	8	10	340	295	292	530.5	700.5	32
200	8	16	340	295	292	530.5	700.5	32
250	10	10	400	350	330	645	845	38
250	10	16	400	355	330	645	845	38
300	12	10	455	400	356	725.5	953	40
300	12	16	455	410	356	725.5	953	40
350	14	10	505	460	381	814	1066.5	40
350	14	16	520	470	381	814	1074	40
400	16	10	565	515	406	935	1217.5	44
400	16	16	580	525	406	935	1225	44
450	18	10	615	565	432	1037	1344.5	50
450	18	16	640	585	432	1037	1357	50
500	20	10	670	620	457	1154	1489	50
500	20	16	715	650	457	1154	1511.5	50
600	24	10	780	725	508	1318	1708	50
600	24	16	840	770	508	1318	1738	50

Válvula de gaveta resiliente NRS série 03 com extremidade flangeada

Z45X-02 Pressão nominal PN 25/40

Dimensões		Classificação de pressão	Tamanho (mm)
			OD	OK	L	H1	H	Od
DN	polegada	Classe
50	2	25	165	125	178	256	338.5	22
		40	165	125		256	338.5
65	2.5	25	185	145	190	256	348.5	22
		40	185	145		256	348.5
80	3	25	200	160	203	273.5	373.5	22
		40	200	160		273.5	373.5
100	4	25	235	190	229	323.5	441	24
		40	235	190		323.5	441
125	5	25	270	220	254	376	511	28
		40	270	220		376	511
150	6	25	300	250	267	423.5	573.5	28
		40	300	250		423.5	573.5
200	8	25	360	310	292	530.5	710.5	32
		40	375	320		530.5	718
250	10	25	425	370	330	645	857.5	36
		40	450	385		645	870
300	12	25	485	430	356	725.5	968	40
		40	515	450		725.5	983

Válvula de gaveta resiliente NRS AWWA C515 com extremidade flangeada

Z45X-03 Classe de pressão nominal 150/Classe 300

Dimensões		Classificação de pressão	Tamanho (mm)
			OD	OK	L	H1	H	Od
DN	polegada	Classe
50	2	150	152	120.7	178	256	332	22
		300	165	127		256	338.5
65	2.5	150	178	139.7	190	256	345	22
		300	190	149.4		256	351
80	3	150	191	152.4	203	273.5	369	22
		300	210	168		273.5	378.5
100	4	150	229	190.5	229	323.5	438	24
		300	254	200		323.5	450.5
125	5	150	254	216	254	376	503	28
		300	280	235		376	516
150	6	150	279	241.3	267	423.5	563	28
		300	318	269.7		423.5	582.5
200	8	150	343	298.5	292	530.5	702	32
		300	381	330.2		530.5	721
250	10	150	406	362	330	645	848	36
		300	445	387.4		645	867.5
300	12	150	483	431.8	356	725.5	967	40
		300	520	450.9		725.5	985.5

AWWA C515 com flange de extremidade com flange de poste indicador

Z45X-04 Classe de pressão nominal 150/Classe 300

Dimensões		Classificação de pressão	Tamanho (mm)
			OD	OK	L	H1	H	Od
DN	polegada	Classe
100	4	150	229	190.5	229	332.5	449	305
		300	254	200		332.5	461.5
125	5	150	254	216	254	385	512	305
		300	280	235		385	525
150	6	150	279	241.3	267	432.5	572	305
		300	318	269.7		432.5	591.5
200	8	150	343	298.5	292	527	698.5	305
		300	381	330.2		527	717.5
250	10	150	406	362	330	645	848	305
		300	445	387.4		645	867.5
300	12	150	483	431.8	356	722	963.5	305
		300	520	450.9		722	982

A empresa LEDE projeta e fabrica válvulas industriais e conexões para sistemas de tubulação ranhurada, é uma das maiores fabricantes e fornecedoras de válvulas de gaveta flangeadas NRS da China, NRS significa que é uma válvula de haste não ascendente, fornece produtos de junção de tubos e controle de fluxo de sistema de proteção contra incêndio. Projetada com equipamentos de automação completos e experiência em fabricação, a empresa LEDE fornece válvulas de gaveta flangeadas de ferro dúctil de qualidade, bem como soluções personalizadas de combate a incêndio e abastecimento de água com base nas necessidades do cliente.
