Modelo BC02: Conectores DIN (5 pinos)
Solicite uma cotação
Este produto foi suspendido e retirado das nossas prateleiras
Nossos conectores CA trifásicos apresentam uma grande capacidade de transporte de corrente, uma excelente resistência à luz UV e altas temperaturas, tornando-o ideal para o uso na conexão de inversores de média potência. A estrutura externa é fabricada com PA66 importado de alta qualidade. A estabilidade e a confiabilidade são asseguradas graças ao sistema de acoplamento de encaixe
- Alcance de energia: 20kw-30kw, three-phase
- Voltagem nominal: 690V (TUV)
- Corrente nominal: 50A（10mm²）
- Núcleos de eletrodo: 4P PE
- Resistência de contato: ≤5mΩ
- Classificação à prova de água: IP67(1m,30m)
- Espessura do fio aplicável: 4-16mm²
- Diâmetro externo do cabo (DE): 15-24mm
- Temperatura de operação: -40℃~ 85℃
BC02(H9)
- Art. No.(TUV, CQC 690V): BC02-5M65-19 (Cabo: 6/10/16 mm²)
- Art. No.(TUV, CQC 690V): BC02-5F65-09(Cabo:6/10/16mm²)
Parâmetros técnicos
Geral
| Número de pinos | 4P PE |
| Corrente nominal | 50A(quando usa um fio de10mm²) |
| Voltagem nominal | 690V |
| Resistência de contato | ≤1mΩ |
| Voltagem suportável por impulso nominal | 6000V AC |
| Categoria de sobre voltagem | Ⅲ |
| Grau de poluição | 2(acoplado) |
| Classificação à prova de água | IP67(1m, 30min) |
| Inserir o ferro e retirar a força | 50~100N |
| Classificação de inflamabilidade | UL94-V0 |
| Temperatura nominal | -40℃~ 85℃ |
Dados de conexão
| Espessura do fio aplicável | 2.5/4/6/10/16mm² ou 14/12/10/8/6AWG |
| Diâmetro externo do cabo | 15~24mm |
| Sistema de bloqueio | Baioneta |
Modelo
| Género da conexão | Macho |
| Conexão de instalação eléctrica | Tipo parafuso |
| Tamanho do parafuso | M4X0.7(“--”Tipo) |
Estândar
| PPP 59015A:2013 | TUV- Requisitos e testes de segurança |
| RoHS Compatível | Sim |

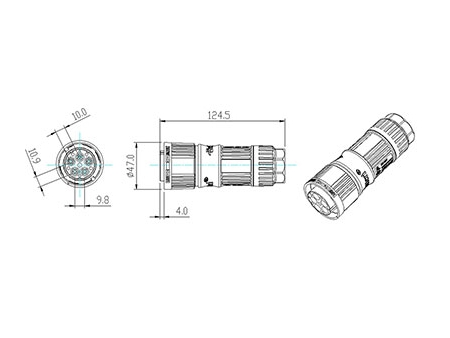

Dimensão
| Comprimento | 47.0mm |
| Largura | 47.0mm |
| Peso | 124.5mm |
BC02(H6)
- Art. No.(TUV, CQC 690V): BC02-5M65-16(cable:2.5/4/6mm²)
- Art. No.(TUV, CQC 690V): BC02-5F65-06 (Cable: 2.5/4/6 mm²)
Parâmetros técnicos
Geral
| Número de pinos | 4P PE |
| Corrente nominal | 50A(quando usa um fio de10mm²) |
| Voltagem nominal | 690V |
| Resistência de contato | ≤1mΩ |
| Voltagem suportável por impulso nominal | 6000V AC |
| Categoria de sobre voltagem | Ⅲ |
| Grau de poluição | 2(acoplado) |
| Classificação à prova de água | IP67(1m, 30min) |
| Inserir o ferro e retirar a força | 50~100N |
| Classificação de inflamabilidade | UL94-V0 |
| Temperatura nominal | -40℃~ 85℃ |
Dados de conexão
| Espessura do fio aplicável | 2.5/4/6/10/16mm² ou 14/12/10/8/6AWG |
| Diâmetro externo do cabo | 15~24mm |
| Sistema de bloqueio | Baioneta |
Modelo
| Género da conexão | Fêmea |
| Conexão de instalação eléctrica | Tipo parafuso |
| Tamanho do parafuso | M4X0.7(“--”tipo) |
| Métrica da rosca fixa | M32 |
| Tamanho externo do painel | Φ32.3 0.2/0 |
Materiais
| Material externo e dialétrico | PA66 (25% GF) |
| Material de contato | Liga de CuZn (corte) |
| Superfície de contato | Estanhado / Prateado |
| Anel de vedação | Silício |
Estândar
| EN 61535:2012 PPP 59015A:2013 | IEC e VED- Requisitos e testes de segurança |
| UL6703A | USA e Canada - Requisitos e testes de segurança |
| RoHS Compatível | Sim |

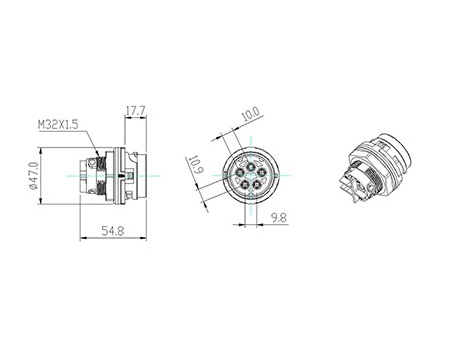

Dimensões
| Comprimento | 47.0mm |
| Largura | 47.0mm |
| Peso | 54.8mm |
