Controle de pressão micro
Introdução
O controle de pressão micro da série MP45, também conhecido como um interruptor de pressão para compressores de ar, é um interruptor elétrico controlado por um sinal de pressão. É afetado pela pressão de descarga do compressor. Assim, quando a pressão de descarga dentro do compressor exceder a pressão de ajuste para o controle, a fonte de alimentação será cortada, protegendo o sistema da sobrecarga de pressão.
Descrição
Usando uma conexão de flame de cobre ou uma estrutura de conexão de solda de tubo bronze, as configurações de controle de pressão podem ser facilmente alteradas, tornando-o fácil de usar, sem necessidade de montagens especiais ou fixações.

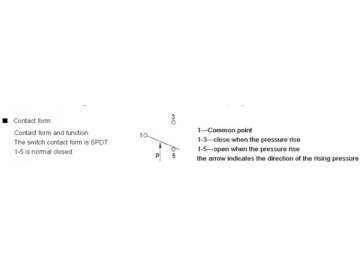

O interruptor de pressão pode ser projetado com uma conexão de plugue ou fiação, e com a conexão SPST, ele possui uma estrutura normal aberta e fechada.
Faixa de medição: 3-667PSI (0.02-4.6Mpa).
Fluido médio: R22, R134a, R407c, R410a
Garantia: 12 meses
| Modelo | MP45 | F | 01 | B | 11 | D | 3 | T | 2.6 |
| Explicação | Tipo de código MP45M significa o tipo de reinicialização manual | Código de conexão W | Código do tamanho de conexão X | Alterar código de ação Y | Código de chumbo Z | Código desativado D | Sem pressão | Sob código T | Sob pressão |
Nota: Consulte a tabela de códigos de instruções para obter detalhes sobre os códigos na tabela
Código de instruções do controle de pressão micro| Código | Instrução |
| W | Modo de conexão: Fusível fêmea "F", Fusível macho "M"，Solda "W" |
| X | Código de tamanho do fusível: 01 (7/16 "- 20UNF), 02 (1/8" - 27UNF), 03 (1/4 "- 18UNF), 04 (3/8" - 24UNF) Código do tamanho da solda: 05 (φ6 × 86), 06 (φ6 × 94), 07 (φ6 × 100), 08 (φ6 × 78 × 60 em ângulo reto), 09 (φ2,5 × 915 tubo capilar) |
| Y | Código: A - Cabo de ligação N.O., B - Cabo de ligação N.C., C - Terminal de ligação rápida N.O., D - Terminal de ligação rápida N.C., E - Cabo de ligação SPDT, F - Terminal de ligação rápida SPDT |
| Z | Código: comprimento do fio 10-Lead 305mm, comprimento do fio 11-chumbo 610mm, comprimento do fio 12-chumbo 915mm, comprimento do fio 13-chumbo 1220m |
| D | Sem código |
| Sem pressão | Faixa de pressão desativada: 0.02~4.5MPa(3~650psig) |
| T | Sob código |
| Sob pressão | Na faixa de pressão: 0.02~4.5MPa(3~650psig) |
Nota:
1) Reajuste manual tipo MP45M.
2) Contate-nos para requisitos especiais.
Exemplo MP45F 01 B11 D3T 2.6
Instrução: Tipo MP45, fusível fêmea, 7/16 "-20UNF, cabo N.C., comprimento 610mm do fio de ligação, sem pressão 3MPa, na pressão 2.6MPa.
