Terminais para mangueira - Macho NPT para rosca AGN 15611Y

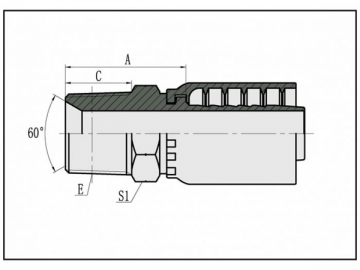

Nº da peça		E	Furo da mangueira		Dimensões
Trançado	Espiral	Rosca e	DN	Traços	A	C	S1
15611Y-04-04Z	-	Z1/4"x18	6	4	28	15	17
15611Y-04-05Z	-	Z1/4"x18	8	5	28	15	17
15611Y-04-06Z	15612Y-04-06Z	Z1/4"x18	10	6	27.5	15	17
15611Y-06-04Z	-	Z3/8"x18	6	4	29	16	19
15611Y-06-05Z	-	Z3/8"x18	8	5	29	16	19
15611Y-06-06Z	15612Y-06-06Z	Z3/8"x18	10	6	29	16	19
15611Y-06-08Z	15612Y-06-08Z	Z3/8"x18	12	8	30.5	16	19
15611Y-08-06Z	15612Y-08-06Z	Z1/2"x14	10	6	34	19.5	22
15611Y-08-08Z	15612Y-08-08Z	Z1/2"x14	12	8	34.5	19	22
15611Y-08-10Z	15612Y-08-10Z	Z1/2"x14	16	10	35.5	19.5	22
15611Y-12-08Z	15612Y-12-08Z	Z3/4"x14	12	8	37.5	19.5	27
15611Y-12-10Z	15612Y-12-10Z	Z3/4"x14	16	10	37.5	19.5	27
15611Y-12-12Z	15612Y-12-12Z	Z3/4"x14	20	12	38.5	19.5	27
15611Y-12-16Z	15612Y-12-16Z	Z3/4"x14	25	16	39.5	20	32
15611Y-16-10TZ	15612Y-16-10TZ	Z1"x11.5	16	10	45	25.5	36
15611Y-16-12TZ	15612Y-16-12TZ	Z1"x11.5	20	12	45	25.5	36
15611Y-16-16Z	15612Y-16-16Z	Z1"x11.5	25	16	46.5	25.5	36
15611Y-20-16Z	15612Y-20-16Z	Z1.1/4"x11.5	25	16	49.5	26.5	46
15611Y-20-20Z	15612Y-20-20Z	Z1.1/4"x11.5	32	20	50.5/52.6	26.5	46
15611Y-24-24Z	15612Y-24-24Z	Z1.1/2"x11.5	40	24	51/54	26	50
15611Y-32-32Z	15612Y-32-32Z	Z2"x11.5	50	32	55/58.4	27.5	65
Nota:
1.A dimensão antes “/” para A é apropriada para a mangueira trançada e a dimensão depois de “/” para A é apropriada para a mangueira espiral.
2.O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .
