Máquina para fabricação de perfil Z
1.Material do rolo : Espessura 2-3mm, incluindo 5 conjuntos de moldes comuns
2.Velocidade de trabalho : 8-10 M/min
3.Fases do rolo: 13 fases
4.Potência do motor principal: 15KW
5.Potência do motor de estação hidráulica: 7.5KW
6.Material do rolo: CR12
7.Material do eixo principal: aço forjado 45#, Resfriamento e revestimento
8.Diâmetro do fuso: ￠90mm
9.Espessura do placas : 25mm
10.Corrente: fila dupla 20A
11.Pressão de estação hidráulica: 10-12MPa
12.Material da lâmina de corte: Cr12, temperada
13.Sete rolos como achatamento, dois rolos como compressão
14.Sistema de controle elétrica: A máquina adota controle de frequência PLC (Panasonic) erro de corte em comprimento ≤±3mm

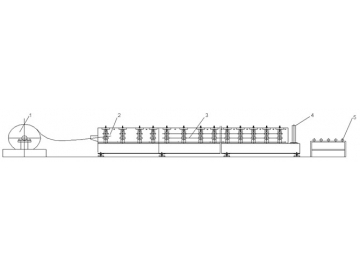

Configuração do equipamento
Dispositivo de alimentação, transmissão, máquina principal e perfiladeira (incluindo mesa de guia),dispositivo de corte (após perfilagem ), sistema hidráulico, sistema de controle elétrico , mesa de acabamento, etc. Cremallheira principal da máquina é processada na máquina de fresagem tipo plana.
1. Dispositivo do material de alimentação
2. Alimentação
3. Perfilagem hidráulica
4. Corte hidráulico
5. Dispositivo de descarga
Processo de produção
Desbobinamento manual →Guia, alimentação e correção → Perfilagem → Corte após perfilagem → Produto acabado

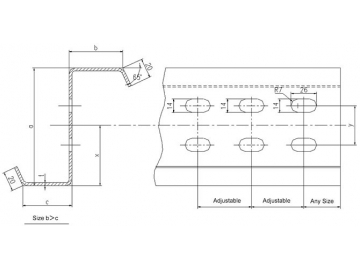

| Número | o | b | c | t |
| 1 | 150 | 62 | 57 | 2-3 |
| 2 | 160 | 62 | 57 | 2-3 |
| 3 | 180 | 77 | 72 | 2-3 |
| 4 | 200 | 77 | 72 | 2-3 |
| 5 | 240 | 77 | 72 | 2-3 |
| 6 | 250 | 77 | 72 | 2-3 |
| 7 | 300 | 92 | 87 | 2-3 |
1.h=100mm, b=50mm, c=15mm, largura da bobina =210mm
2.h=150mm, b=50/60mm, c=20mm, largura da bobina =270/290mm
3.h=200mm, b=65/70mm, c=20mm, largura da bobina =350/360mm
4.h=250mm, b=70/80mm, c=20mm, largura da bobina =410/430mm
5.h=300mm, b=70/80mm, c=20mm, largura da bobina =460/480mm
Características e uso
1.Os rolos da máquina para fabricação de perfil Z são feitos de aço estrutural de qualidade forjados após tratamento intenso. Revestidos com cromo duro à superfície, os rolos desempenham durante uma vida útil prolongada.
2. Sob o controlo de computador, a máquina alcança as definições de comprimento, perfuração e contagem facilmente.
3. Os rolos de alisamento na ponta da frente da máquina para fabricação de perfil Z são adotados para fazer faixas de aço lisas e suficientemente suaves para irem de encontro aos padrões, tendo um aumento dos benefícios econômicos.
4. A nossa máquina para fabricação de perfil Z desempenha de modo excelente e resistente à dobragem. É também de fácil instalação.
5. O perfil de formato Z é normalmente usado em edifícios de média e larga escala com fábrica, armazéns, garagens, ginásios, centros de exibição, cinemas, teatros, jardins entre outros. É compreendido como um material de construção aplicável para suporte de telhados ou formações de paredes.
