Centro de usinagem vertical para trabalhos pesados, Série VMC-1690 Centro de usinagem vertical CNC de 3 eixos
Solicite uma cotação
O curso dos eixos X, Y, e Z deste centro de usinagem vertical com guias quadradas, VMC-1690 é de 1600nm, 900nm e 680nm, respectivamente. Durante a usinagem de produtos, sua precisão de posicionamento é de ±0.003/300, o que assegura produtos usinados de alta precisão. Este centro de usinagem foi projetado para o processamento bruto e fabricação de moldes.
Características técnicas| Modelo | VMC-1690 |
| Curso | |
| Curso do eixo X (mm) | 1600 |
| Curso do eixo Y (mm) | 900 |
| Curso do eixo Z (mm) | 680 |
| Distância do eixo à mesa de trabalho (mm) | 210-1010 |
| Distância entre o centro do eixo arvore a coluna (mm) | 970 |
| Mesa de trabalho | |
| Dimensões da mesa de trabalho (mm) | 1860×1000 |
| Peso máximo sobre a mesa (kg) | 2000 |
| Rasgos T (largura - nº de rasgos x distância) (mm) | 18-7×120 |
| Eixo árvore | |
| Rotação standard do eixo árvore (r.p.m) | 6000 |
| Potência do eixo (KW) | 25 (18.5) |
| Cone | BT50φ190 (belt drive) |
| Avanços | |
| Avanço rápido dos eixos X, Y (mm/min) | 15000 |
| Avanço rápido de eixo Z (mm/min) | 13000 |
| Avanço de corte triaxial (mm/min) | 1-7000 |
| Outros | |
| Potência do motor de 3 eixos (KW) | 4.5/4.5/4.5 |
| Precisão de posicionamneto (mm) | ±0.005/300 |
| Precisão de repetibilidade (mm) | ±0.003/300 |
| Sistema de controle | MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D |
| Tanque de refrigeração (bomba) (HP) | 1/2 |
| Potência requerida (KVA) | 30 |
| Pressão de ar (bar) | 6-7 |
| Peso da máquina (kg) | 14500 |
| Dimensão da máquina (mm) | 5100×3400×3200 |
- Magazine de ferramenstas giratório, com capacidade para 24 ferramentas

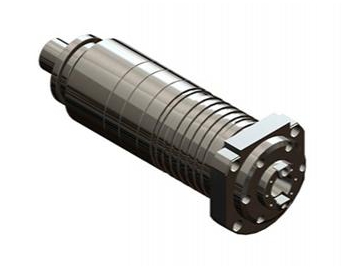

- Fuso mecânico, accionamento direto

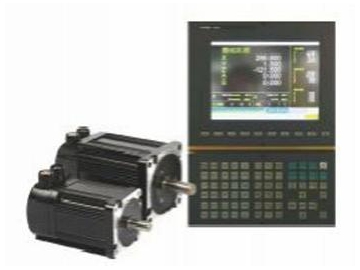

- Sistema de controle e motor

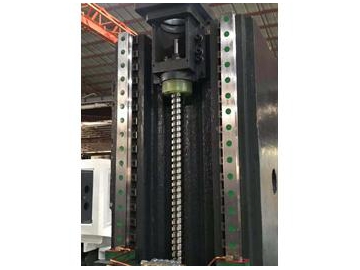

- Guia quadrada
Para estes componentes, o sitema de controle pode ser modificado de acordo com as necessidades de cada cliente. Nosso depósito de ferramentas pode ser montado com mais capacidade de armazenamento das ferramentas. Caso precise de informações mais detalhadas, pode clicar nos .
