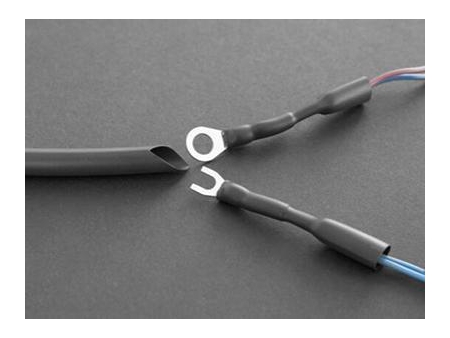

Tubo termo retrátil 2:1, livre de halogênio e fósforo vermelho
Solicite uma cotação
Modelo: CYG-ZHP
Material: polietileno reticulado modificado
Contração: 2:1
Aplicações recomendadas
Este tubo termo retrátil modelo CYG-ZHP é livre de halogênio e fósforo vermelho, tem uma parede fina e oferece proteção de isolamento e prevenção de ferrugem em aplicações de soldagem. É ideal para aplicação em dispositivos eletrônicos como tabletes, celulares, laptops, devido aos requisitos ecológicos rigorosos que estes requerem.
| Tamanho (mm) | Antes da contração (mm) | Após contração (mm) | ||
| Diâmetro interno (D) | Espessura da parede (T) | Diâmetro interno (d) | Espessura da parede (t) | |
| Ф0.7 | 1.0 0.2/-0.1 | 0.18±0.05 | ≤0.40 | 0.32±0.08 |
| Ф0.8 | 1.2 0.2/-0.1 | 0.18±0.05 | ≤0.45 | 0.34±0.08 |
| Ф1.0 | 1.5 0.2/-0.1 | 0.18±0.05 | ≤0.60 | 0.36±0.08 |
| Ф1.5 | 2.1 0.2/-0.1 | 0.18±0.05 | ≤0.80 | 0.36±0.08 |
| Ф2.0 | 2.5 0.2/-0.1 | 0.20±0.05 | ≤1.00 | 0.42±0.08 |
| Ф2.5 | 3.0 0.2/-0.1 | 0.22±0.05 | ≤1.25 | 0.46±0.08 |
| Ф3.0 | 3.5 0.2/-0.1 | 0.22±0.05 | ≤1.50 | 0.46±0.08 |
| Ф3.5 | 4.0 0.2/-0.1 | 0.22±0.05 | ≤1.75 | 0.46±0.08 |
| Ф4.0 | 4.6 0.2/-0.1 | 0.22±0.05 | ≤2.00 | 0.46±0.08 |
| Ф4.5 | 5.0 0.2/-0.1 | 0.23±0.05 | ≤2.25 | 0.46±0.08 |
| Ф5.0 | 5.5 0.2/-0.1 | 0.25±0.05 | ≤2.50 | 0.50±0.08 |
| Ф6.0 | 6.5 0.2/-0.1 | 0.25±0.05 | ≤3.00 | 0.55±0.10 |
| Ф8.0 | 8.5 0.3/-0.1 | 0.28±0.06 | ≤4.00 | 0.58±0.10 |
| Ф9.0 | 9.5 0.2/-0.1 | 0.28±0.06 | ≤4.50 | 0.58±0.10 |
| Ф10 | 10.5 0.3/-0.1 | 0.28±0.06 | ≤5.00 | 0.58±0.10 |
| Ф12 | 12.5 0.3/-0.1 | 0.28±0.06 | ≤6.00 | 0.58±0.10 |
| Ф15 | 15.5 0.3/-0.1 | 0.28±0.06 | ≤7.50 | 0.58±0.10 |
| Ф16 | 16.5 0.3/-0.1 | 0.28±0.06 | ≤8.00 | 0.58±0.10 |
| Ф18 | 18.5 0.3/-0.1 | 0.32±0.08 | ≤9.00 | 0.68±0.10 |
| Ф20 | 20.6 0.5/-0.2 | 0.32±0.08 | ≤10.0 | 0.68±0.10 |
| Ф22 | 22.6 0.7/-0.2 | 0.35±0.08 | ≤11.0 | 0.72±0.12 |
| Ф25 | 25.6 0.7/-0.2 | 0.40±0.10 | ≤12.5 | 0.78±0.12 |
| Ф28 | 28.6 0.7/-0.2 | 0.40±0.10 | ≤14.0 | 0.78±0.12 |
| Ф30 | 30.6 0.7/-0.2 | 0.40±0.10 | ≤15.0 | 0.82±0.12 |
| Ф35 | 35.6 0.7/-0.2 | 0.45±0.10 | ≤17.5 | 0.92±0.12 |
| Ф40 | 41.0±0.5 | 0.50±0.12 | ≤20.0 | 1.00±0.15 |
| Ф50 | 51.0±1.0 | 0.55±0.15 | ≤25.0 | 1.10±0.15 |
| Propriedade | Tubo livre de halogênio CYG-ZHP | |
| Temperatura de contração (℃) | 120-150 | |
| Temperatura de operação UL (℃) | 125 | |
| Contração radial (%) | ≥50 | |
| Encolhimento longitudinal (%) | ≤±5 | |
| Resistência a tração (MPa) | ≥10.4 | |
| Alongamento a ruptura (%) | ≥200 | |
| Envelhecimento térmico | (158±1.0)℃,7dias | |
| Após envelhecimento | Resistência a tração (MPa) | ≥7.3 |
| Alongamento a ruptura (%) | ≥100 | |
| Tensão elétrica suportada UL (V) | 600 | |
| Resistividade volumétrica (Ω·cm) | 1014 | |
| Tensão dielétrica (V) | ≥AC2500V-60S, sem ruptura | |
| Rigidez dielétrica (kV/mm) | ≥15 | |
| Inflamabilidade | VW-1 | |
| Concentricidade (%) | ≥65 | |
| Choque térmico | 4 horas em 250.0 ± 1.0 °C, sem quebra | |
| Curva fria | 1 hora em –30 ± 1.0 °C, sem quebra | |
| Corrosão a cobre | 24 horas em (95±5)%,2°C, sem quebra, sem desvanecimento | |
- Este tubo de parede fina, tem baixa emissão de fumaça e livre de halogênio, cumpri o padrão de segurança ambiental livre de halogenio e fósforo vermelho de acordo com norma RoHS e REACH.
- O tubo termo retrátil é resistente a chamas e compatível com as certificações UL224 VW-1 e UL125℃ (E180908).
- Apresenta uma excelente isolação e resistência térmica, também apresenta resistência a alta voltage e uma elasticidade flexível e excelente.
