Prensa mecânica de precisão para metal de 15-260 Toneladas APA Fabricantes

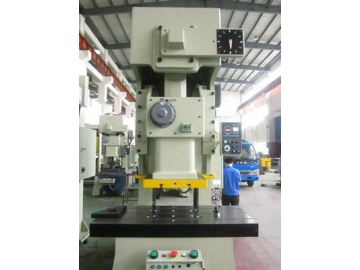

Prensa mecânica de precisão para metal de 15-260 Toneladas APA

Solicite uma cotação

Sobre nós: http://machinerychina.com.pt/1-1-15-260ton-precision-metal-stamping-press.html

Característica

Para a fabricação da estrutura da prensa mecânica de precisão para metal de 15-260 Toneladas APA, nós utilizamos aço e solda com chapa de aço de alta qualidade. Este equipamento para metais fornece precisão e confiança após a eliminação da tensão interna do material.
Com o intuito da prensa mecânica executar um processamento de precisão e alta estabilidade, o centro de transmissão e o centro de usinagem ficam situados no mesmo local.
Para que possamos certificar a estabilidade de operação dos equipamentos, estão instalados dois balanceadores simétricos.
A prensa mecânica de precisão para metal fornece operação segura e de confiança, sua precisão do ajuste de molde pode atingir 0,1 mm.
Nós desenvolvemos o eixo dobrado, conjunto de engrenagens, biela, de demais peças, para que sejam de alta resistência e abrasiva após o desbaste e anodização rígida.
Para certificar que a precisão e a segurança durante o início e a parada do deslize ocorram perfeitamente, o equipamento possui embreagem/freio sensível e confiável, dupla válvula solenóide e protetor de sobrecarga.

Especificações técnicas

Nome		Modelo	APA-15
Tipo		Tonelada	Tipo V
Capacidade			15
Ponto de tonelagem nominal		mm	1
Número de cursos por minuto	Faixa de velocidade	s.p.m	120-180
	Velocidade estável	s.p.m	130
Cursos		mm	60
Altura do molde		mm	200
Ajuste de deslize		mm	50
Área de deslize		mm	300×220×50
Área de reforço		mm	680×300×70
Furo de haste		mm	38.1
Motor principal		kw	2.2
Dispositivo de ajuste de deslize		HP	Operação manual
Pressão de ar		kg/cm²	6
Precisão da prensa			GB(JIS) classe 1
Dimensão da prensa		mm	1236×830×1920
Peso da prensa		Toneladas	1.8

Nome		Modelo	APA-25A
Tipo		Toneladas	Tipo V
Capacidade			25
Ponto de tonelagem nominal		mm	3.2
Número de cursos por minuto	Faixa de velocidade	s.p.m	60-140
	Velocidade estável	s.p.m	110
Cursos		mm	80
Altura do molde		mm	195
Ajuste de deslize		mm	50
Área de deslize		mm	300×220×50
Área de reforço		mm	680×300×70
Furo de haste		mm	38.1
Motor principal		kw	3.7
Dispositivo de ajuste de deslize		HP	Operação manual
Pressão de ar		kg/cm²	6
Precisão da prensa			GB(JIS) classe 1
Dimensão da prensa		mm	1280×850×2200
Peso da prensa		Toneladas	2.1
Capacidade do coxim de molde		Toneladas	-
Cursos do coxim de molde		mm	-
Área efetiva do coxim de molde		mm²	-

Name		Model	APA-25
Type		Ton	Type V	Type H
Capacity			25
Rated tonnage point		mm	3.2	1.6
Stroke number per minute	Speed range	s.p.m	60-140	130-200
	Stable speed	s.p.m		110
Stroke		mm	70	30
Die height		mm	195	215
Slide adjustment		mm		50
Slide area		mm	300×220×50
Bolster area		mm	680×300×70
Shank hole		mm	38.1
Main motor		kw	3.7
Slide adjust device		HP	Manual operation
Air pressure		kg/cm2	6
Presses precision			GB(JIS) 1 class
Presses dimension		mm	1280×850×2200
Presses weight		Ton	2.1

Nome		Modelo	APA-35
Tipo		Toneladas	Tipo V	Tipo H
Capacidade			35
Ponto de tonelagem nominal		mm	3.2	1.6
Número de cursos por minuto	Faixa de velocidade	s.p.m	40-120	110-180
	Velocidade estável	s.p.m		85
Cursos		mm	70	40
Altura do molde		mm	220	235
Ajuste de deslize		mm	55
Área de deslize		mm	360×250×50
Área de reforço		mm	800×400×70
Furo de haste		mm	38.1
Motor principal		kw	3.7
Dispositivo de ajuste de deslize		HP	Operação manual
Pressão de ar		kg/cm²	6
Precisão da prensa			GB(JIS) classe 1
Dimensão da prensa		mm	1380×900×2400
Peso da prensa		Toneladas	3
Capacidade do coxim de molde		Toneladas	2.3
Golpes do coxim de molde		mm	50
Área efetiva do coxim de molde		mm²	300×230

Nome

Modelo

APA-45

Tipo

Toneladas

Tipo V

Tipo H

Capacidade

Ponto de tonelagem nominal

3.2

1.6

Número de cursos por minuto

Faixa de velocidade

s.p.m

40-100

100-150

Velocidade estável

s.p.m

Cursos

Altura do molde

250

265

Ajuste de deslize

Área de deslize

400×300×60

Área de reforço

850×440×80

Furo de haste

38.1

Motor principal

5.5

Dispositivo de ajuste de deslize

Operação manual

Pressão de ar

kg/cm²

Precisão da prensa

GB(JIS) classe 1

Dimensão da prensa

1600×950×2500

Peso da prensa

Toneladas

3.8

Capacidade do coxim de molde

Toneladas

2.3

Golpes do coxim de molde

Área efetiva do coxim de molde

mm²

300×230

Nome		Tipo	APA-60		APA-80		APA-110		APA-160		APA-200		APA-260
Modelo		Toneladas	Tipo V	Tipo H	Tipo V	Tipo H	Tipo V	Tipo H	Tipo V	Tipo H	Tipo V	Tipo H	Tipo V	Tipo H
Capacidade			60		80		110		160		200		260
Ponto de tonelagem nominal		mm	4	2	4	2	6	3	6	3	6	3	7	3.5
Número de cursos por minuto	Faixa de velocidade	s.p.m	35 - 90	80 - 120	35 - 80	80 - 120	30 - 60	60 - 90	20 - 50	40 - 70	20 - 50	50 - 70	20 - 40	40 - 50
	Velocidade estável	s.p.m	65		65		50		35		35		30
Cursos		mm	120	60	150	70	180	80	200	90	200	100	250	150
Altura do molde		mm	310	340	340	380	360	410	460	510	460	510	500	550
Ajuste de deslize		mm	75		80		80		100		110		120
Área de deslize		mm	500×360×70		560×420×70		650×470×80		700×550×90		850×630×90		950×700×100
Área de reforço		mm	900×500×80		1000×550×90		1150×600×110		1250×800×140		1400×820×160		1500×840×180
Furo de haste		mm	50		50		50		65		65		65
Motor principal		kw	5.5		7.5		11		15		18		22
Dispositivo de ajuste de deslize		HP	Operação manual
Pressão de ar		kg/cm²	6		6		6		6		6		6
Precisão da prensa			GB(JIS) classe 1		GB(JIS) classe 1		GB(JIS) classe 1		GB(JIS) classe 1		GB(JIS) classe 1		GB(JIS) classe 1
Dimensão da prensa		mm	1600×1000×2800		1800×1180×2800		1900×1300×3200		2300×1400×3800		2615×1690×4075		2780×1850×4470
Peso da prensa		Toneladas	5.6		6.5		9.6		16		23		32
Capacidade do coxim de molde		Toneladas	3.6		3.6		6.3		10		14		14
Cursos		mm	70		70		80		80		100		100
Área efetiva do coxim de molde		mm²	350×300		450×310		500×350		650×420		710×480		810×480

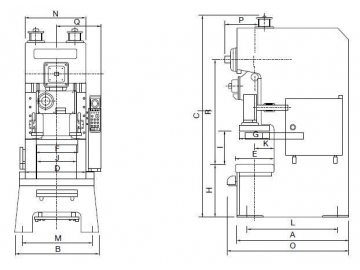

Dimensão exterior

Especificação	APA-25	APA-35	APA-45	APA-60	APA-80	APA-110A	APA-160	APA-200	APA-260
A	1100	1200	1400	1420	1595	1720	2140	1440	2605
B	840	900	950	1000	1170	1290	1390	1690	1850
C	2135	2345	2245	2780	2980	3195	3670	4075	4470
D	680	800	850	900	1000	1150	1250	1400	1500
E	300	400	440	500	550	600	800	820	840
F	470	520	560	700	770	910	990	1130	1130
G	250	285	340	400	420	470	550	630	700
H	800	790	800	795	840	840	910	1030	1030
I	260	290	320	420	480	530	650	650	750
J	444	488	502	526	534	616	660	790	900
K	160	205	225	255	280	305	405	415	430
L	980	1040	1170	1180	1310	1420	1760	2040	2005
M	700	800	810	890	980	1100	1200	1400	1560
N	540	620	670	720	780	920	1000	1160	1300
O	1275	1375	1575	1595	1770	1895	1895	2615	2780
P	278	278	313	333	448	488	545	593	688
Q	447	560	585	610	620	685	725	805	875
R	935	1073	1130	1378	1506	1650	1960	2188	2460

Configuração

Padrão	Item opcional
Protetor contra sobrecarga hidráulica	Inversor
Dispositivo de ajuste deslize de operação manual (TP abaixo 60)	Embreagem úmida e freio de alto desempenho

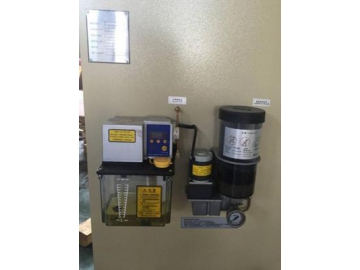

Dispositivo de ajuste de deslize (TP acima 60 )	Sistema de lubrificação automática elétrica
Indicador de altura do molde mecânico (TP abaixo 60)	Dispositivo de coxim pneumática
Indicador de altura do molde elétrico (TP acima 60)	Interruptor de pé
Dispositivo de equilíbrio	Dispositivo de troca rápida de matriz (Alça de elevação, grampo e braço)
Interruptor de came rotativo	Dispositivo deslizante
Indicador de ângulo de manivela	Dispositivo de detecção de bloqueio
Contador elétrico de cursos	Fonte de alimentação
Recipiente da fonte de ar	Montagem de prensas com vibração automática
Dispositivo de segurança para evitar excesso	Dispositivo de segurança foto-eletrônico
Equipamento de sopro	Luz da área do molde
Caixa de ferramentas de manutenção	Sistema de contagem com touch pad
	Dispositivo de alimentação automática (alimentador, suporte, máquina de correção)
	Braço mecânico

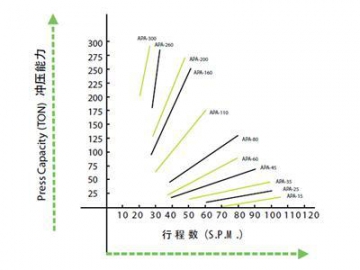

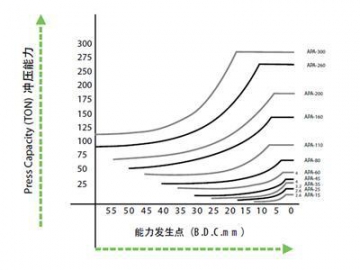

Curva de capacidade
Curva de capacidade

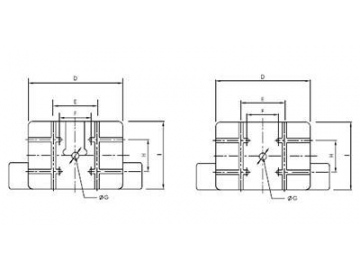

Mesa de deslize

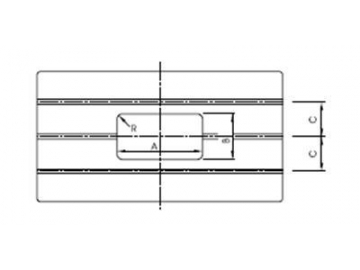

Mesa de apoio

Modelo	A	B	C	D	E	F	G	H	L	tipo vala T
APA-15	240	120	90	300	-	150	Φ38.1	80	220	Ⅰ
APA-25A	240	120	90	300	-	150	Φ38.1	80	220	Ⅰ
APA-25A	240	120	90	300	-	150	Φ38.1	80	220	Ⅰ
APA-35	280	140	120	360	-	160	Φ38.1	100	250	Ⅰ
APA-45	300	150	120	400	-	210	Φ38.1	120	300	Ⅰ
APA-60	320	160	150	500	220	220	Φ50	160	360	Ⅱ
APA-80	360	180	150	560	300	220	Φ50	180	420	Ⅱ
APA-110	400	200	150	650	300	220	Φ50	220	470	Ⅱ
APA-160	440	220	160220	700	300	175	Φ65	220	550	Ⅱ
APA-200	480	240	280	850	420	200	Φ65	300	630	Ⅱ
APA-260	520	260	290	950	420	200	Φ65	300	700	Ⅱ

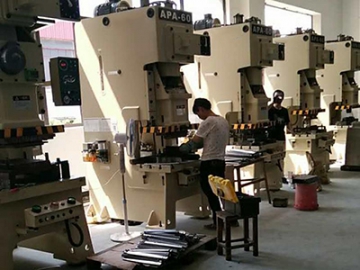

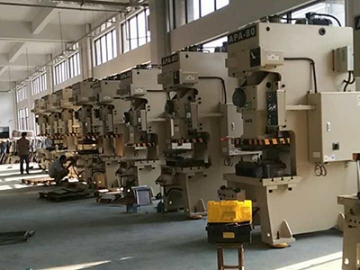

Fábrica
