Uma prensa hidráulica para ajuste de moldes de design equilibrado torna a inspeção e conserto de moldes complexos mais fáceis.

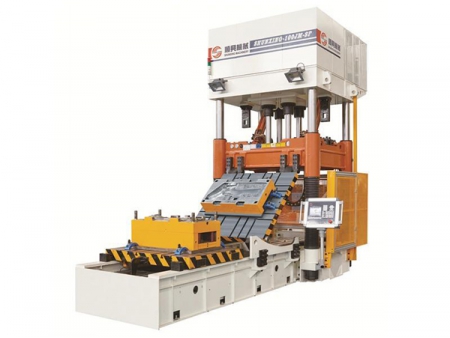

A prensa hidráulica YC é de alta precisão, estando equipada com quatro colunas de ajuste em forma de quadrado. Isto assegura uma força da placa do molde mais uniforme, com um coeficiente de deformação muito baixo. Esta disposição não está presente em máquinas de ajuste tradicionais, onde as colunas estão posicionadas em linha.

Fornecemos 9 tipos de prensas de ajuste de moldes, com pressões variando entre as 68T e 600T, assim providenciando o uso de múltiplos tipos de molde, como moldes de fundição, injeção, estampagem, etc.

Seleção do modelo
De acordo com diferentes capacidades de pressão, oferecemos 9 tipos de máquinas, desde 68T a 600T. Podem processar moldes com o tamanho de 1.5m×1.2m.

As prensas hidráulicas de ajuste de moldes são equipamentos de grande escala. Uma prensa de ajuste de moldes pequena requer menos espaço e ocupa uma altura inferior a 4 metros. No entanto, a opção de maior dimensão tem um comprimento e altura próximos dos 10 metros. Tendo isso em consideração, os clientes devem prestar atenção tanto aos requisitos que necessitam como ao espaço necessário antes de escolher a máquina.

Prensa hidráulica para ajuste de moldes 68T-300T
Modelo 68JM-YC 100JM-YC 160JM-YC 200JM-YC 300JM-YC
Capacidade de pressão T 68 100 160 200 300
Capacidade aberta T 22 25 38 45 56
Capacidade de ejeção T 2.2 2.2 6.3 6.3 6.3
Distância mínima entre duas mesas de trabalho mm 150 200 200 200 200
Distância máxima entre duas mesas de trabalho mm 1150 1500 1700 1900 2300
Dimensão da mesa de trabalho mm 1000×800 1400×1100 1600×1300 1800×1500 2200×1800
Capacidade de viragem T 2.5 4 8 10 18
Capacidade de carga de mesa de trabalho T 4 8 16 20 36
Impulso de deslocamento da mesa inferior mm 2170 2950 3210 3620 4365
Impulso de ejeção mm 220 220 300 300 300
Ângulo de viragem da mesa de trabalho superior ° 180 180 180 180 180
Potência do motor kW 11 15 18.5 22 30
Tamanho mínimo de molde (comprimento×largura) mm 300×300 400×400 500×500 540×540 650×650
Dimensão externa comp.×larg.×alt. mm 4185×1770×3690 5380×2325×4630 5580×2590×5240 6250×2790×5695 7410×3400×6860
Peso T 9.4 19 26 31 52
Prensa hidráulica para ajuste de moldes 300T-600T
Modelo 350JM-YC 400JM-YC 500JM-YC 600JM-YC
Capacidade de pressão T 350 400 500 600
Capacidade aberta T 70 80 120 150
Capacidade de ejeção T 11.2 11.2 21.5 21.5
Distância mínima entre as duas mesas mm 400 400 400 400
Distância máxima entre as duas mesas mm 2500 2500 3000 3200
Dimensão da mesa de trabalho mm 2800×2000 3000×2000 3100×2100 3500×2500
Capacidade de viragem T 25 25 30 35
Capacidade de carga da mesa de trabalho T 50 50 60 70
Impulso de deslocamento da mesa inferior mm 4800 4800 4980 5980
Impulso de ejeção mm 300 300 350 350
Ângulo de viragem da mesa superior ° 180 180 180 180
Potência do motor kW 37 45 45 55
Tamanho mínimo do molde (comp.×larg.) mm 850×850 1000×850 1000×850 1500×1200
Dimensão externa comp.×larg.×alt. mm 8080×4190×7205 8120×4470×7405 8410×4610×8525 9825×5080×9275
Peso T 75 87 112 137

Nota: os parâmetros técnicos podem estar sujeitos a modificação sem aviso prévio.

Operação fiável

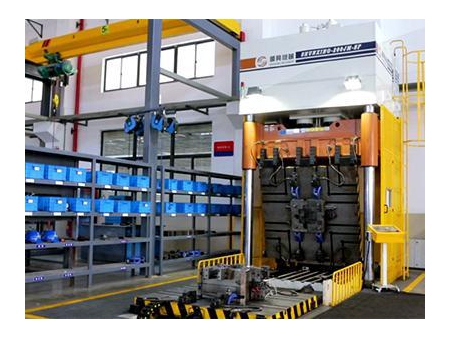

Durante o processo de ajuste, os operadores simplesmente necessitam colocar dois moldes na mesa móvel e placa superior, respetivamente. Quando os moldes estiverem fixos, por via de um sistema de fixação, o equipamento irá começar a operar. A mesa móvel movimenta-se para a frente, ao mesmo tempo a placa superior move-se para cima e inverte 180 graus. Desta maneira, o molde de duas peças irá completar nas suas posições um ajuste eficaz.

Alta precisão de ajuste

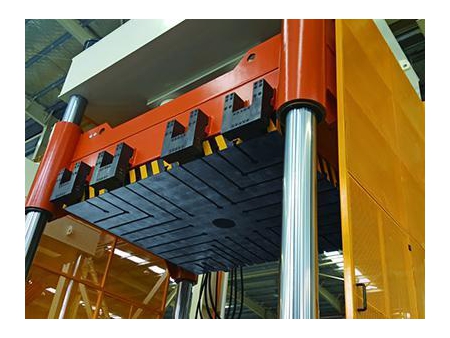

Os quatro pilares guia asseguram a estabilidade e fiabilidade de toda a unidade, e o posicionamento paralelo do molde pode ser ajustado simplesmente pelo deslocamento da rosca do pilar guia, assim garantindo alta precisão. Também pode ser usada uma placa de molde flexível para conferir alta precisão em alta pressão.

Medidas completas de proteção

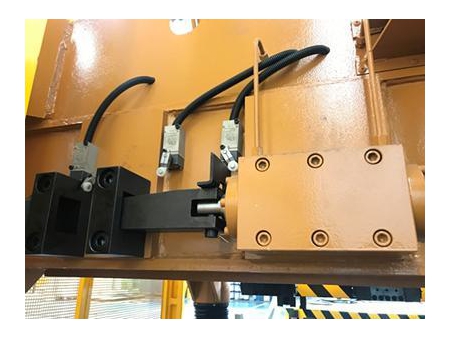

Assim que a molde móvel retorna à sua posição original, o dispositivo de proteção hidráulico de máquina irá acoplar e travar a mesa, tornando a operação de moldagem mais segura.

Dispositivo opcional

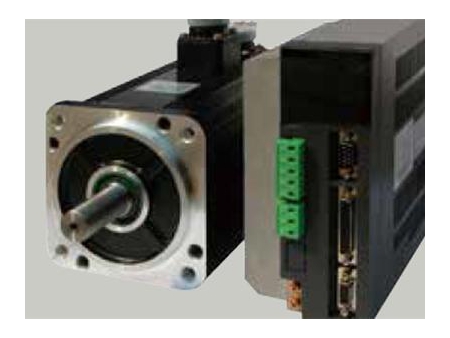

Sistema servo-acionado
O sistema servo-acionado faz uso de um servomotor que reduz a temperatura do óleo da prensa hidráulica e consumo de energia.

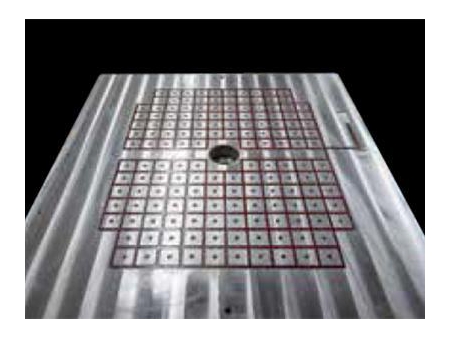

Placa de molde magnética
As placas de molde magnéticas podem ser usadas em conjunto com a prensa de ajuste de modo a alcançar uma troca de molde rápida e eficaz.

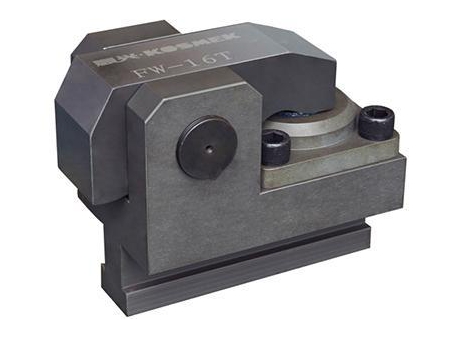

Sistema de fixação hidráulico
Oferecemos uma grande variedade de sistemas de fixação hidráulicos compatíveis com as prensas de ajuste de moldes, assim possibilitando aos clientes uma troca de moldes rápida e fiável.
