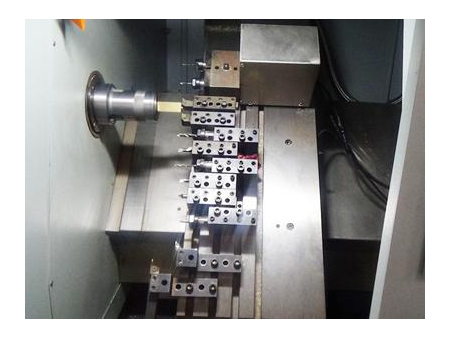

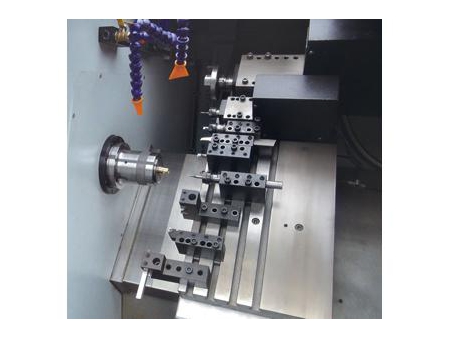

Este torno CNC de 2 eixos usa uma estrutura com inclinacao de cunho de 45 graus, fazendo deste significativamente durável e estável durante o processo de usinagem pesado. Esta máquina tem torque elevado e alta rigidez para melhorar a produtividade. Também adicionamos um torreão de ferramentas para adição de mais ferramentas, deste modo aliviando as preocupações dos clientes sobre a questão de não poder manter ferramentas suficientes para usinagem de componentes complexos, e também melhorando a eficiência de produção.

Características técnicas

Modelo		GX36	GX46	GX52	GX72
Curso
Diâmetro máximo torneável		φ500mm
Diâmetro máximo torneável(usinagem)		φ480mm
Curso do eixo X		600mm
Curso do eixo Z		350mm
Inclinação da sela		45°
Eixo árvore
Altura do eixo árvore ao centro da porta-ferramenta		50mm
Nariz do eixo		A2-4	A2-5	A2-6	A2-8
Mandril hidráulico		5″	6″	8″	10″
Diâmetro do furo do eixo		φ43mm	φ56mm	φ62mm	Φ86mm
Barra de tração sobre a abertura		φ35mm	φ45mm	Φ51mm	Φ71mm
Velocidade máxima do eixo		4000r/min (opcional Yaskawa 3600r/min)	4000r/min (opcional Yaskawa 3600r/min)	3500 r/min	3000 r/min
Potência do motor do eixo		3.7KW (opcional Yaskawa 4.4 KW)	5.5KW (opcional Yaskawa 4.4 KW/5.5 KW)	7.5KW	11KW
Função do eixo C		S/C: (resolução 0.01°)
Transmissão axial
Avanço rápido dos eixos X/ Z		20m/min
Potência do motor servo dos eixos X/Z		1.3Kw/1.8Kw (opcional)
Guias	TIPOS indifinidos	Rolete
	Curso X	MSR35X1000
	Curso Z	MSR35X840
Parafuso principal	Curso X	R32X1054
	Curso Z	R32X831
Posicionamento repetido	Curso X	±0.0025mm
	Curso Z	±0.0025mm
Outros
Dimensão da máquina (comprimentolargura altura)		2350mmX1650mmX2000mm
Potência total		8.0KW	9.5KW	11.5KW	15.0KW
Peso da máquina		4.1T	4.2T	4.3T	4.5T
