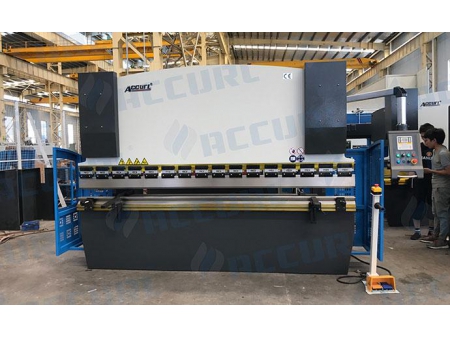

Série WC67Y

ACCURL produz uma linha de prensa dobradeira hidráulica NC de alta potência e alta eficiência, que garantem executar as dobragens das chapas de metal para a sua fabricação. A série WC67Y das máquinas para chapas metálicas, é a solução perfeita e mais poderosa operação de tratamento de metais.

Principais características da prensa dobradeira hidráulica
1. A prensa dobradeira hidráulica, é completamente simples e atende aos requisitos de produção da UE. A construção da sua estrutura é completada por soldadores robóticos automatizados e é submetida em um processo de alívio do estresse com um tratamento de recozimento.
2. A dobradeira, utiliza um sistema hidráulico integrado, que é confiável e fácil de manter, é fabricado pela Bosch Rexroth na Alemanha.
3. Peças são dobradas com a máxima precisão, graças ao mecanismo síncrono mecânico da máquina para dobragem da chapa metálica e ao complexo compensador.
4. O curso e a distância do calibre da dobradeira de metal, é ajustado automaticamente pelo motor e pode ser ajustado manualmente. Os ajustes são exibidos nos medidores digitais.
5. As polegadas, os modos de operação única e contínua, foram concebidos para que a máquina de formação de metal seja controlada usando relés de tempo.
6. A barreira de segurança e intertravamento elétrico, foram projetados para a prensa dobradeira hidráulica, para garantir a segurança máxima de operação.

Projetos padrão da prensa dobradeira hidráulica

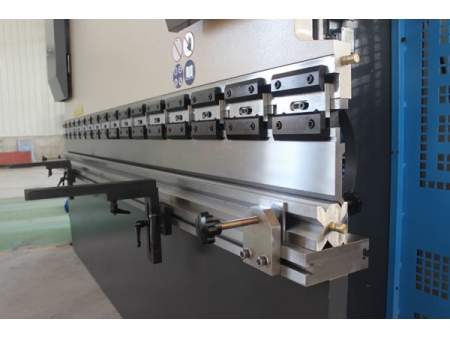

A prensa dobradeira, está equipada com grampos superiores intermediários, para prevenir o acunhamento
Placa de apoio dos braços
Ajuste de profundidade do eixo matriz
Barreira
Proteção da luz
Usinagem na parte inferior e superior
Controle Estun E21 NC
Sistema hidráulico Bosch Rexroth-Alemão
Telemecanique/Componentes elétricos da Schneider
Proteção contra sobrecarga hidráulica e elétrica

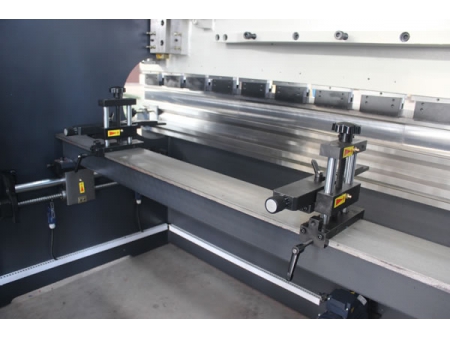

Braço quadratura e braços de suporte dianteiro
Delta inversor com parafuso de esfera e haste polido com precisão de 0,05mm.

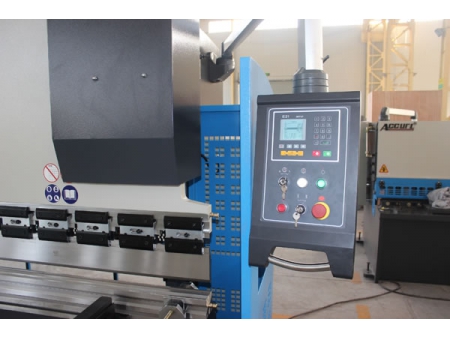

Estun 21S NC Sistema para controle da prensa dobradeira hidráulica
Painel LCD monocromático
Fator integral livremente programável
Controle de posicionamento automático
Deslocamento do fuso subsídio
Relé de tempo interno
Contador curso
Exibição de posição da bitola com resolução de 0,01mm

Especificações da prensa dobradeira hidráulica

Modelo (WC67Y/MB7)		40T/2000	40T/2500	63T/2500	80T/2500	80T/3200	80T/4000	100T/2500	100T/3200
Capacidade de dobra	KN	400	400	630	800	800	800	1000	1000
Comprimento da dobra	mm	2000	2500	2500	2500	3200	4000	2500	3200
Entre colunas	mm	1650	2000	2000	1990	2600	3350	1850	2550
Profundidade da garganta	mm	200	200	250	280	280	280	320	320
Curso de deslize	mm	100	100	100	100	100	100	130	130
Ajuste do curso	mm	80	80	80	80	80	80	100	100
Altura de fechamento máx.	mm	330	330	340	360	360	360	390	390
SPM	min-1	≥ 11	≥ 11	≥ 10	≥ 10	≥ 10	≥ 10	≥ 10	≥ 10
Potência do motor principal	kW	4	4	5.5	7.5	7.5	7.5	7.5	7.5
Peso líquido	kg	3000	3600	4600	4800	6180	7720	6050	7400
Tamanho do contorno (C×L×A)	mm	2500 × 1900 × 2240	2950 × 1920 × 2240	3100 × 1890 × 2200	3120 × 1910 × 2300	3820 × 1925 × 2300	4650 × 1925 × 2300	3190 × 1945 × 2420	3790 × 1945 × 2420

Modelo (WC67Y/MB7)		100T/4000	125T/2500	125T/3200	160T/2500	160T/3200	160T/4000	160/6000
Capacidade de dobra	KN	1000	1250	1250	1600	1600	1600	1600
Comprimento da dobra	mm	4000	2500	3200	2500	3200	4000	6000
Entre colunas	mm	3350	1850	2550	1950	2540	3140	4800
Profundidade da garganta	mm	320	320	320	330	330	330	330
Curso de deslize	mm	130	130	130	200	200	200	200
Ajuste do curso	mm	100	100	150	150	150	150	150
Altura de fechamento máx.	mm	390	390	390	465	465	465	465
SPM	min-1	≥ 10	≥ 10	≥ 10	≥ 6	≥ 6	≥ 6	≥ 6
Potência do motor principal	kW	7.5	7.5	7.5	11	11	11	11
Peso líquido	kg	8400	6100	7300	8900	9720	11160	18600
Tamanho do contorno (C×L×A)	mm	4590 × 1945 × 2420	3190 × 1945 × 2420	3790 × 1935 × 2420	3300 × 2225 × 2560	4100 × 2250 × 2560	4800 × 2250 × 2560	6400 × 2250 × 2960

Modelo (WC67Y/MB7)		200T/3200	200T/4000	200T/6000	250T/3200	250T/4200	250T/5000	250T/6000
Capacidade de dobra	KN	2000	2000	2000	2500	2500	2500	2500
Comprimento da dobra	mm	3200	4000	6000	3200	4200	5000	6000
Entre colunas	mm	2550	3260	4800	2540	3140	4000	5000
Profundidade da garganta	mm	350	350	350	400	400	400	400
Curso de deslize	mm	200	200	200	250	250	250	250
Ajuste do curso	mm	150	150	150	180	180	180	180
Altura de fechamento máx.	mm	450	450	450	500	500	500	500
SPM	min-1	≥ 3	≥ 3	≥ 3	≥ 3	≥ 3	≥ 3	≥ 3
Potência do motor principal	kW	15	15	15	18.5	18.5	18.5	18.5
Peso líquido	kg	11440	13400	21300	13840	15320	17100	18600
Tamanho do contorno (C×L×A)	mm	3750 × 2180 × 2825	4450 × 2180 × 2825	6420 × 2180 × 2900	3840 × 2250 × 2920	4840 × 2250 × 2920	5640 × 2250 × 2980	6420 × 2250 × 2980

Modelo (WC67Y/MB7)		300T/4000	300T/5000	300T/6000	400T/4000	400T/6000	500T/4000	500T/6000
Capacidade de dobra	KN	3000	3000	3000	4000	4000	5000	5000
Comprimento da dobra	mm	4000	5000	6000	4000	6000	4000	6000
Entre colunas	mm	2900	3900	4900	3140	5000	3050	4760
Profundidade da garganta	mm	400	400	400	400	400	400	400
Curso de deslize	mm	250	250	250	320	320	320	320
Ajuste do curso	mm	180	180	180	220	220	220	220
Altura de fechamento máx.	mm	535	535	535	600	600	630	630
SPM	min-1	≥ 3	≥ 3	≥ 3	≥ 2.5	≥ 2.5	≥ 2.5	≥ 2.5
Potência do motor principal	kW	22	22	22	37	37	37	37
Peso líquido	kg	24400	27100	29100	30100	41100	42000	47600
Tamanho do contorno (C×L×A)	mm	4400 × 2250 × 3115	5400 × 2250 × 3115	6400 × 2250 × 3520	4800 × 2625 × 3700	6800 × 2650 × 3900	4200 × 4500 × 4760	6200 × 4500 × 4760

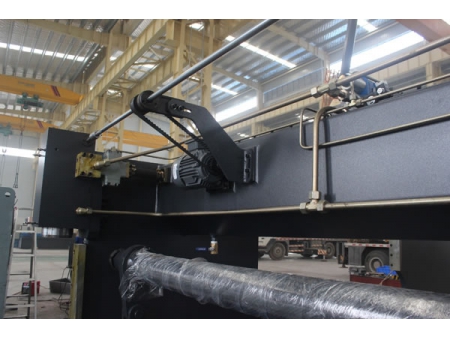

Imagens detalhadas
