Linha de extrusão do tubo PA (Nylon) / Linha para extrusão do tubo de precisão PA / Linha para extrusão do tubo de nylon

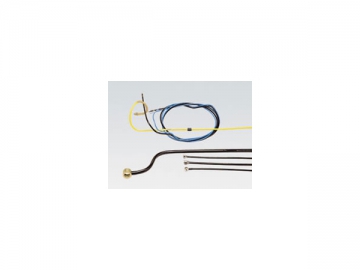

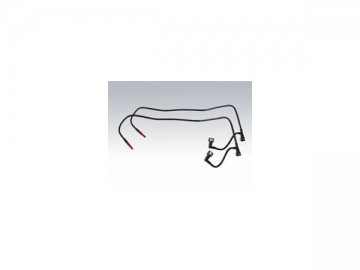

Devido à sua excelente resistência à flexão, fadiga, alongamento, corrosão química, gás, óleo diesel, óleo de lubrificação, e a parede interior lisa, o tubo PA (nylon) tem sido amplamente utilizado em sistemas de óleo combustível de automóveis, sistemas de travagem, transporte de materiais especiais e outras áreas, trazendo um alto valor adicional do produto e excelente perspectiva de mercado para clientes em todo o mundo. Os materiais existentes para canos de automóvel, incluem PA11, PA12, PA6, PA66 e PA612.
Com base na experiência de fabricação e o uso de tecnologia Japonesa, desenvolvemos a 3ª geração da linha para extrusão de tubo PA de precisão, o qual se torna cada vez mais popular entre os clientes, tanto em casa como no exterior. Os nossos usuários finais incluem CHINAUST Group, Sanoh Industrial, Arkema e HUATE Group.
Amostra de caso: Usuário final: HUATE Group Data de início do projeto: 2015 Linha de máquina: Linha para extrusão do tubo de óleo PA11/12 Quantidade da linha de máquinas: 1 linha Capacidade: 60-80KG/h

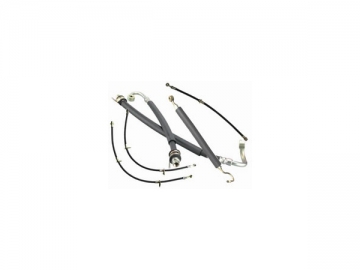

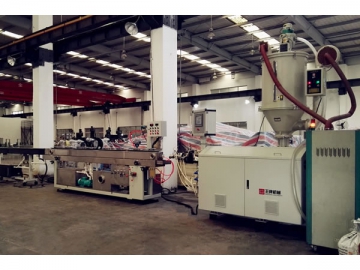

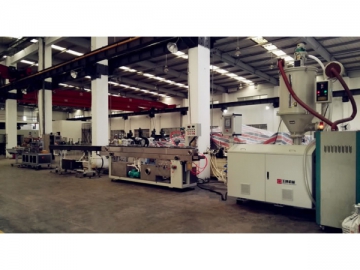

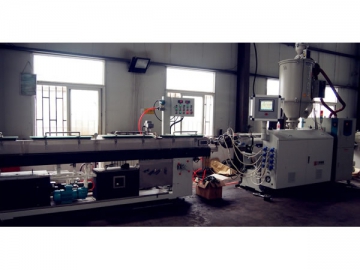

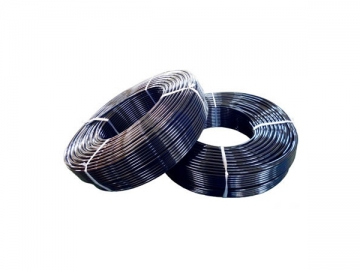

Imagem para amostra:
Características do equipamento O parafuso de PA (nylon), é um parafuso de transporte misturador do tipo de barreira DSVM-T MADDOCK que se adapta facilmente à utilização de material PA, com alta sensibilidade térmica e viscosidade de fusão, assegurando assim uma plastificação uniforme e elevada eficiência de saída.
As hastes de núcleo e molde são feitas de aço moldado Sueco ASSAB S136, e a moagem de precisão garante que o interior da superfície tenha brilho e resistência à corrosão. A estrutura do molde usa um tipo volumétrica de alta pressão que foi desenvolvida pela nossa empresa, e fornece extrusão estável de alta velocidade para o material do tubo, com poucas flutuações.
Com um novo comando automático e tecnologia de vácuo precisa, o vácuo e a água do sistema são controlados separadamente. Ao fazer isso, podemos coordenar o sistema de controle de balanço hídrico multinível com o sistema de vácuo e assegurar um desempenho de vácuo estável, arrefecimento o nível de água e o fluxo de água.

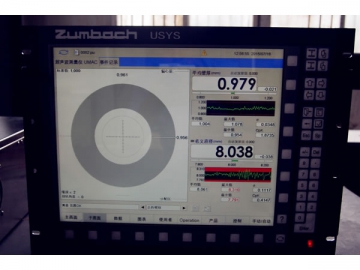

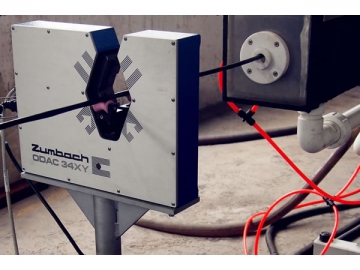

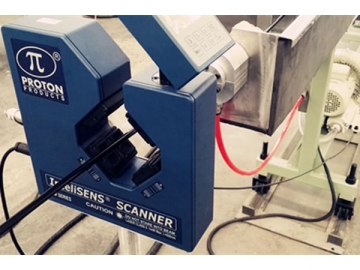

O sistema de medição de alto desempenho LaserMike, forma um controle de retroalimentação de ciclo fechado, o que elimina o desvio de diâmetro online. O extrator está equipado com uma correia multicamada de resistência síncrona ao desgaste, sem deslizamento. A tração de alta precisão das unidades de rolo, sistema de condução servo YASKAWA, ou sistema de condução ABB AC, é utilizada para alcançar um desempenho de puxar estável.
Com base no sistema de acionamento servo, controle programável CLP da Mitsubishi do Japão, e interface do computador SIEMENS, o cortador atinge uma precisão de corte contínua, com tempo de corte, comprimento de corte e muito mais. O comprimento de corte pode ser ajustado livremente, e os tempos de corte são definidos automaticamente, para atender as diferentes necessidades de comprimento do corte.

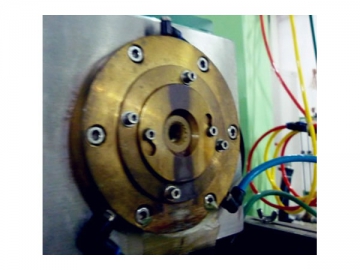

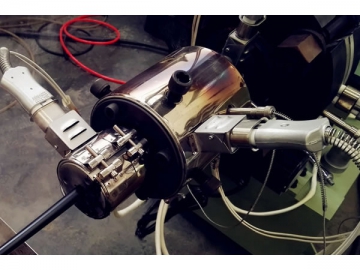

Die

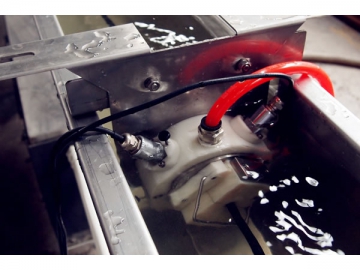

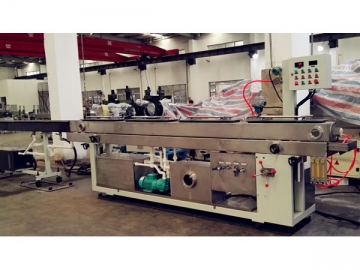

Tanque de resfriamento a vácuo do molde de calibração
Tanque de resfriamento a vácuo do molde de calibração

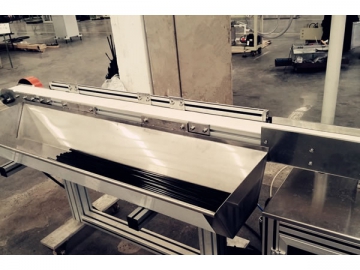

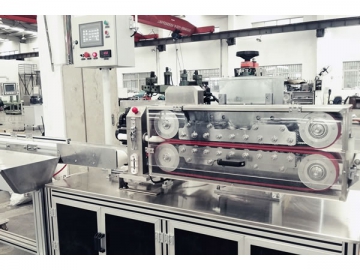

Extrator de indicador laser e tanque de coleta do cortador
Extrator de indicador laser e tanque de coleta do cortador
Máquina de enrolamento
Principais parâmetros técnicos:
Modelo
Faixa de diâmetro de processo do tubo (mm)
Diâmetro do parafuso (mm)
L/D
Potência principal (KW)
Saída (Kg/h)
SXG-45
3.0 ～ 12.0
45
30
15
18-30
SXG-50
3.0 ～ 16.0
50
30
18.5/22
28-45
SXG-65
3.0 ～ 20.0
65
30
37/45
55-85
SXG-75
3.0 ～ 20.0
75
30
55/75
80-110
Especificações sobre o estado de referência da produção do tubo pequeno PA:
