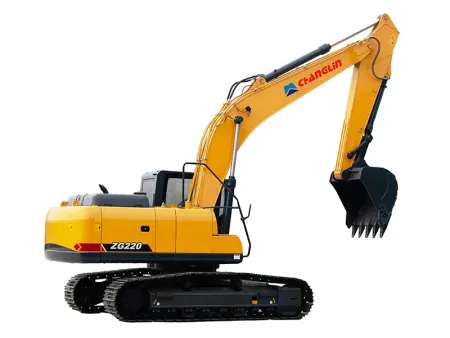

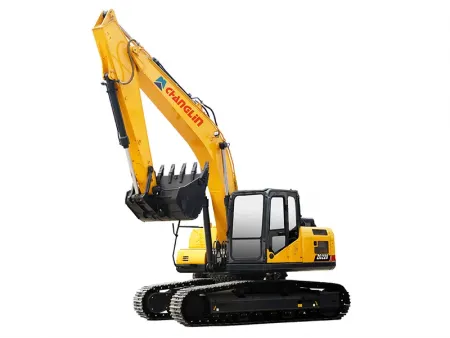

ZG220 Escavadeira de esteiras
- Peso operacional 22000 kg
- Capacidade nominal da caçamba 1.1 m³
- Comprimento total 9520 mm
- Potência nominal 112 kW (150 CV) a 1950 rpm
- Operações de resgate após o terremoto
- Mineração e extração
- Escavação da fundação
- Escavação do leito do rio
- Nivelamento do terreno
- Aterro de margem fluvial
Equipada com um motor Cummins ecológico que desenvolve até 112 kW, esta escavadora cumpre facilmente as normas de emissões Euro II. O seu design modular minimiza o número de componentes, reduzindo as taxas de avaria e simplificando a manutenção.
A lança e o braço reforçados são construídos com aço de alta resistência e apresentam uma estrutura de grande secção transversal em forma de caixa com placas internas antitorção, ideais para ambientes de trabalho exigentes, como pedreiras e minas.
Buchas autolubrificantes de alta densidade à base de cobre são aplicadas nas juntas principais para reduzir o atrito e o desgaste, garantindo durabilidade prolongada sob uso contínuo.
Um núcleo de válvula multivias recém-projetado melhora significativamente o controle de precisão. O sistema hidráulico incorpora restritores de fluxo do tipo verificação para uma operação mais suave, com a pressão da válvula de alívio principal ajustada para 35 MPa.
Equipado com roletes transportadores, roletes de esteira e proteções de esteira altamente confiáveis. As esteiras reforçadas suportam impactos pesados em terrenos difíceis e condições de carga elevada.
A viga lateral da plataforma giratória foi reforçada com uma seção transversal ampliada para melhorar a resistência estrutural e a rigidez. A distribuição cuidadosa do peso aumenta a estabilidade da máquina durante operações intensas.
Dimensões
- Peso operacional 22000 kg
- Capacidade nominal da caçamba 1.1 m³
- Comprimento total 9520 mm
- Largura total (sapatas padrão) 2800 mm
- Altura total 3030 mm
- Largura da plataforma giratória 2700 mm
- Altura da cabine 2958 mm
- Distância ao solo do contrapeso 1025 mm
- Altura da tampa do motor 2338 mm
- Distância mínima ao solo 470 mm
- Comprimento da cauda 2800 mm
- Raio de giro da plataforma giratória 2800 mm
- Distância entre eixos da esteira 3370 mm
- Comprimento do chassi 4160 mm
- Largura do chassi 2800 mm
- Bitola da esteira 2200 mm
- Largura padrão da esteira 600 mm
Desempenho
- Tração máxima 204 kN
- Velocidade de deslocamento (H/L) 5,8/3,3 km/h
- Velocidade de giro 13,9 rpm
- Capacidade de subida 35 (70%)
- Pressão sobre o solo 0,47 kgf/cm²
Alcance de trabalho
- Raio máximo de escavação 9953 mm
- Raio máximo de escavação ao nível do solo 9794 mm
- Profundidade máxima de escavação 6690 mm
- Profundidade máxima de escavação ao nível do solo 6505 mm
- Profundidade máxima de escavação vertical 6104 mm
- Altura máxima de escavação 9642 mm
- Altura máxima de despejo 6813 mm
- Raio mínimo de giro frontal 3560 mm
- Força de escavação da caçamba 137 kN
- Força de escavação da lança 102 kN
Motor
- Modelo Cummins
- Tipo 6 cilindros em linha, quatro tempos com turbocompressor
- Emissões Tier Ⅱ
- Cilindrada 5,883 L
- Potência nominal 112 kW (150 CV) a 1950 rpm
- Torque máximo 614 N.m a 1500 rpm
