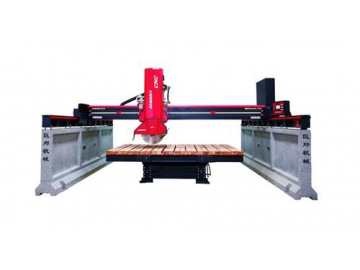

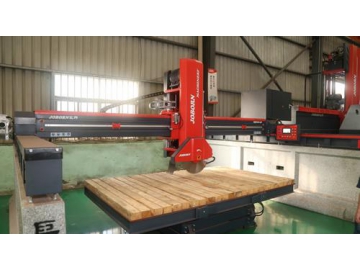

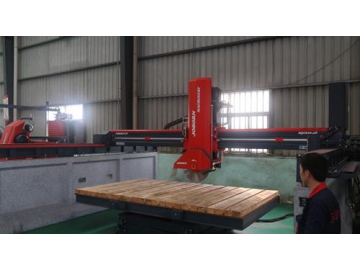

Serra ponte CNC para corte de pedra
- Materiais adequados ao corte: lages de pedra tal como granito, arenito, pedra artificial, calcário, travertino e mármore.
- Tamanho adequado ao corte: 3.2m x 2m
- Diâmetro de lâminas opcionais: 450mm, 600mm, 700mm
- Profundidade de corte: 100mm, 180mm, 230mm
- Peso: Lages com menos de 3 toneladas
A serra ponte CNC para corte de pedra é equipada com um sistema CNC e é uma das nossas máquinas para corte de pedra com infravermelhos. Controlado por um sistema de computador e posicionada através de um aparelho de alinhamento com infravermelhos, a máquina para corte de pedra alcança assim maior precisão e segurança. Em ordem a melhor a eficiência de funcionamento, a mesa pode ser rodada para esquerda e direita a 90º, e para cima e baixo a 80º.

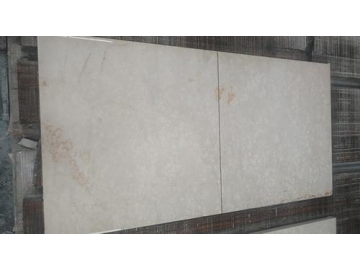

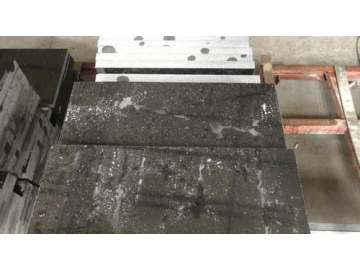

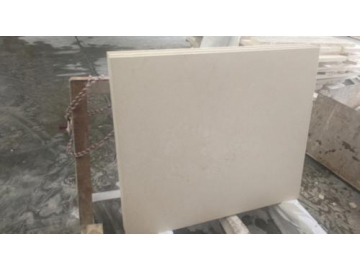

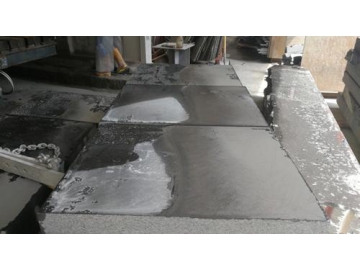

Efeito de corte-

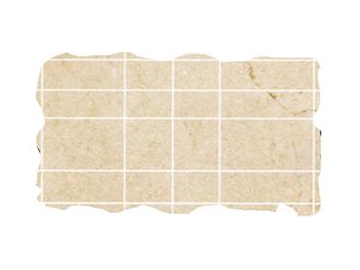

Efeito de corte da mesa de 90 graus
-

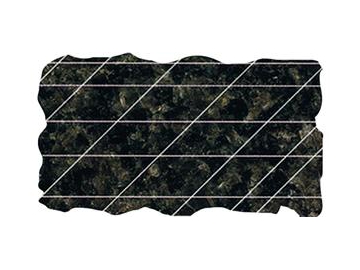

Efeito de corte da mesa de 360 graus
| Designação | Unidade | SQC450-4D CNC | SQC600-4D CNC | SQC700-4D CNC |
| Diâmetro de disco máx. | mm | Φ450 | Φ600 | Φ700 |
| Levantamento máx. | mm | 220 | 350 | 470 |
| Dimensões da mesa | mm | 3200×2000 | ||
| Amplitude rotacional da mesa | 0°,90° / 0°～360° (Em incrementos de 45°) | |||
| Graus de inclinação da mesa | 85° | |||
| Altura de processamento máxima | mm | 100 | 180 | 230 |
| Consumo de água | m³/h | 3 | ||
| Potência do motor principal | kW | 15 | 18.5 | 22 |
| Potência Total | kW | 21 | 24.5 | 28 |
| Dimensões (CxLxA) | mm | 6000×4800×3200 | 6000×4800×3200 | 6000×4800×3400 |
| Peso | kg | 5700 (6500kg incluindo base de aço) | 5800 (6600kg incluindo base de aço) | 5900 (6700kg incluindo base de aço) |

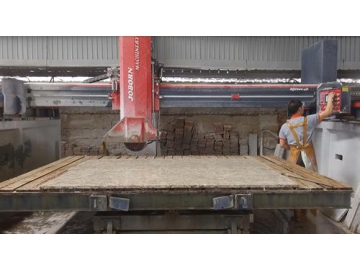

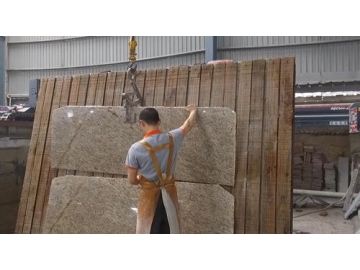

- Colocar a pedra na mesa
- Iniciar o equipamento

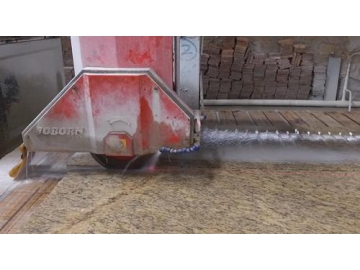

- Cortar
Componentes
-

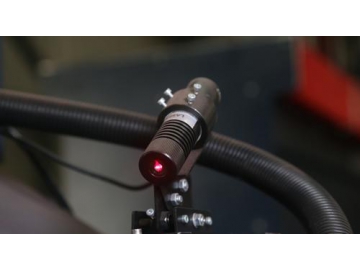

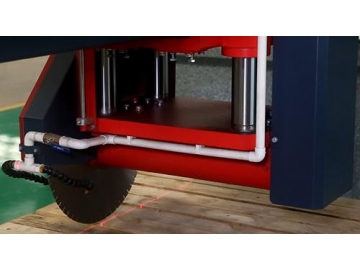

Aparelho de alinhamento a infravermelhos
-
Pin guia cromado
-
Escova guia resistente ao desgaste
Detalhes do equipamento

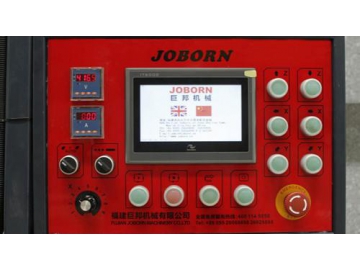

Sistema de interface CNC
Com uma interface de computador humanizada e orientada para o utilizadar, a serra ponte CNC para corte de pedra é fácil de operar e altamente precisa.
Conversor de frequências alemão Bosch
Controlada por um conversor de frequências alemão Bosch para se mover da esquerda para a direita, a cabeça pode ajustar a sua velocidade de acordo com diferentes materiais.
Sistema hidráulico duplo
O movimento para cima e para baixo da lâmina é controlado por um sistema hidráulico duplo fabricado em Taiwan, levando a um funcionamento estável da serra.
Mesa da trabalho
A mesa de trabalho é soldada com secções estruturais ultra-pesadas, e tem maior capacidade de carga e maior durabilidade do que mesas de trabalho comuns.

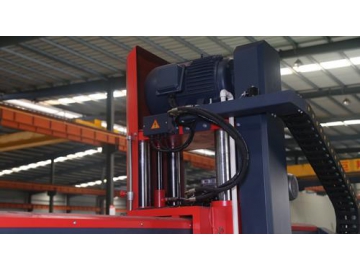

Motor principal
Com um motor principal eficiente, a ponte em serra é potente e poupa electricidade, o que leva a poupanças para o consumidor a longo prazo.
