Tear Jacquard KTNFM53-6/50-384 (Sistema de tecelagem de tecido estreito) Teares Jacquard, teares para fitas e passamanarias
A Comtech fornece o tear de tecido estreito personalizado de acordo com o número de fitas, largura e gancho exigidos pelo cliente.
| Modelo | 8/27 | 6/42 | 4/66 |
| Linhas de fita | 8 | 6 | 4 |
| Largura da palheta | 27mm | 42mm | 66mm |
| Largura máx. de tecelagem | 25mm | 40mm | 62mm |
| Nº de ganchos de trava | 128-320 | 192-384 | 192-640 |
| Nº do quadro de Heald | 12 | 12 | 12 |
| Comprimento repetido | 1:8/16-32 | 1:8/16-32 | 1:8/16-32 |
| Largura da máquina | 980mm | 980mm | 980mm |
| Altura máx. da máquina | 2600mm | 2600mm | 2600mm |
| Comprimento min. da máquina | 3000mm | 3000mm | 3000mm |
| Peso líquido | 890KG | 890KG | 890KG |
O tear de tecido estreito é adequado para tecidos elásticos leves a médios e não elásticos estreitos. O tear é projetado com 53cm de largura e pode tecer 4 fitas de uma só vez, cada uma com largura máxima de 66mm e ganchos de 384.
O tear jacquard da série KTNFM53-6/50-384 é capaz de produzir uma variedade de fitas elásticas ou não elásticas com padrões complexos. O padrão é controlado e criado por 384 fios de urdidura e 12 armações de arreios. Nosso sistema de design de jacquard CAD compatível ajuda os usuários a programar e projetar padrões requintados e é compatível com a maioria dos softwares de design de jacquard.

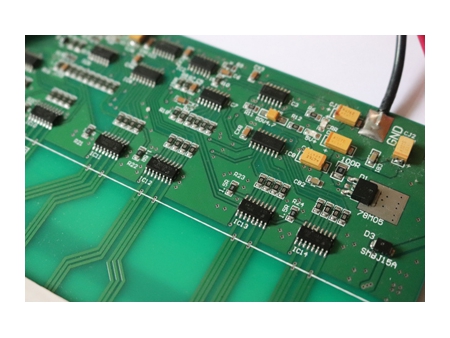

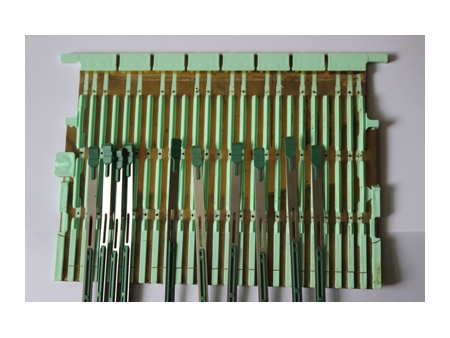

O tear jacquard da série KTNFM53-6/50-384 usa uma seleção de agulha eletromagnética, com a unidade de seleção magnética acionada usando uma válvula solenóide para concluir o processo de seleção de agulha. Isso é mais rápido e mais eficiente e melhora significativamente a qualidade do tecido acabado. A velocidade de produção excede 1200r / minuto, o que aumenta significativamente a taxa de produção.
Os módulos jacquard de plástico tradicionais precisam ser substituídos em um ou dois anos, embora a vida útil da unidade de seleção magnética atinja 10 a 20 anos, reduzindo assim os custos de manutenção. A combinação de uma unidade de seleção magnética e válvula solenóide reduz significativamente a frequência de uso de peças mecânicas, o atrito entre elas e a vibração do fio do chicote de fios e do fio da urdidura, o que aumenta a durabilidade da máquina jacquard. A tensão do fio da unidade de seleção magnética é maior e mais estável, garantindo que o tecido seja mais delicado e suave para atender aos requisitos de produção para tipos de tecidos mais pesados com uma densidade mais alta.
