Materiais magnéticos moles

Fio de liga magnética mole

Sua fonte confiável para a fabricação de ligas de precisão

Os materiais magnéticos macios são ligas com alta permeabilidade magnética, baixa coercividade e perda mínima de energia durante os ciclos de magnetização e desmagnetização. Essas propriedades os tornam ideais para aplicações que envolvem campos magnéticos alternados ou flutuantes, como transformadores, motores e indutores.

Classes disponíveis: 1J06, 1J12, 1J17, 1J18, 1J22, 1J30, 1J36, 1J38, 1J46, 1J50, 1J51, 1J54, 1J76, 1J77, 1J79, 1J80, 1J85, 1J87

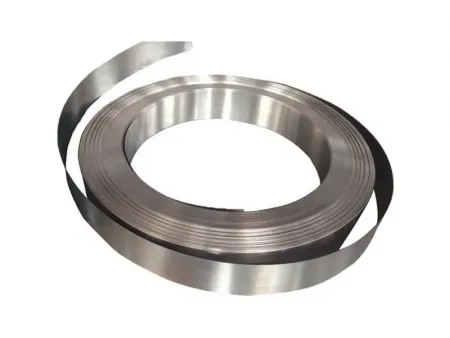

Tira

Espessura: 0.02mm-2.0mm

Largura: 3mm-500mm

Comprimento: Fita enrolada ou cortada no comprimento (até 5000 m)
Placa / Chapa

Espessura: 0.3mm-10mm

Largura: 100mm-1000mm

Comprimento: 500mm-2000mm
Haste

Diâmetro: Ø5mm-Ø50mm

Comprimento: 100mm-2000mm。

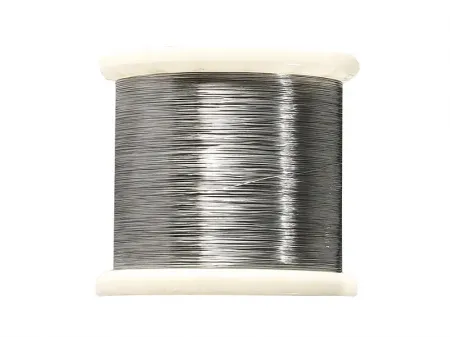

Fio

Diâmetro: Ø0.02mm-Ø3mm

Formas de fornecimento: Superfície brilhante ou anodizada, fornecida em carretéis

Propriedades magnéticas

Material	Liga de níquel-ferro	Liga de cobalto-ferro
Indução saturada (Bs)	0.8-1.6 T	2.0-2.3 T
Permeabilidade magnética inicial (μi)	10,000-100,000	1,000-5,000
Coercividade (Hc)	≤2 A/m	≤15 A/m
Perda por histerese (W/kg)	Muito baixa	Média

Propriedades elétricas

Resistividade elétrica
Liga de níquel-ferro	50-60×10⁻⁶ Ω·cm

Propriedades mecânicas

Dureza
Liga de níquel-ferro	150-200 HV
Densidade
Liga de níquel-ferro	8.1g/cm³
Liga de cobalto-ferro	8.3g/cm³

Composição química

Graus de liga	Carbono (C)	Enxofre (S)	Fósforo (P)	Manganês (Mn)	Silício (Si)	Níquel (Ni)	Cromo (Cr)	Cobalto (Co)	Molibdênio (Mo)	Cobre (Cu)	Alumínio (Al)	Nióbio (Nb)	Ferro (Fe)	Outros elementos
	Não superior a
1J06	0.04	0.015	0.015	≤0.10	≤0.15	-	-	-	-	-	5.5-6.5	-	Restante	-
1J12	0.03	0.015	0.015	≤0.10	≤0.15	-	-	-	-	-	11.6-12.4		Restante	-
1J17	0.03	0.02	0.02	≤0.60	≤0.20	-	15.5-16.5	-	-	-	-	-	Restante	-
1J18	0.03	0.02	0.02	0.3-0.7	≤0.15	0.5-0.7	17-18.5	-	-	-	-	-	Restante	Ti.0.3-0.7
1J22	0.04	0.02	0.02	≤0.3	≤0.3	≤0.5	-	49-51	-	≤0.2	-	-	Restante	V.0.8-1.8
1J30	0.04	0.02	0.02	≤0.40	≤0.30	29.5-30.5	-	-	-	-	-	-	Restante	-
1J36	0.03	0.02	0.02	≤0.60	≤0.20	35.0-37.0	-	-	-	-	-	-	Restante	-
1J38	0.03	0.05	0.02	0.3-0.6	0.15-0.3	37.5-38.5	12.5-13.5	-	-	-	-	-	Restante	-
1J46	0.03	0.02	0.02	0.6-1.1	0.15-0.3	45.0-46.5	-	-	-	≤0.2	-	-	Restante	-
1J50	0.03	0.02	0.02	0.3-0.6	0.15-0.3	49-50.5	-	-	-	≤0.2	-	-	Restante	-
1J51	0.03	0.02	0.02	03-0.6	0.15-0.3	49-50.5	-	-	-	≤0.2	-	-	Restante	-
1J54	0.03	0.02	0.02	0.3-0.6	1.1-1.4	49.5-51	3.8-42	-	-	≤0.2	-	-	Restante	-
1J76	0.03	0.02	0.02	0.3-0.6	0.15-0.3	75.0-76.5	1.8-22	-	-	4.8-5.2	-	-	Restante	-
1J77	0.03	0.02	0.02	0.3-0.6	0.15-0.3	75.5-78	-	-	3.9-4.5	4.8-6.0	-	-	Restante	-
1J79	0.03	0.02	0.02	0.6-1.10	0.3-0.5	78.5-80.0	-	-	3.8-4.1	≤0.2	-	-	Restante	-
1J80	0.03	0.02	0.02	0.6-1.10	1.1-1.5	79.0-81.5	2.6-3.0	-	-	≤0.2	-	-	Restante	-
1J85	0.03	0.02	0.02	0.3-0.60	0.15-0.3	79.0-81.0	-	-	4.8-5.2	≤0.2	-	-	Restante	-
1J87	0.03	0.02	0.02	03-0.6	≤0.3	78.5-80.5	-	-	1.6-22	-	-	6.5-7.5	Restante	-

Características

Facilmente magnetizado e desmagnetizado
Requer energia mínima para reverter a magnetização
Perda mínima de energia devido à histerese e às correntes parasitas
Alta densidade de fluxo magnético de saturação, garantindo um desempenho magnético eficaz

Aplicações

Geração e distribuição de energia: Núcleos de transformadores, estatores e rotores em geradores
Eletrônicos de consumo: Blindagem magnética, indutores e pequenos transformadores
Automotivo: Motores de veículos elétricos, sensores e sistemas de carregamento indutivo
Médico: Sistemas de ressonância magnética e outros dispositivos de imagens médicas
Aeroespacial: Motores e atuadores de alto desempenho
