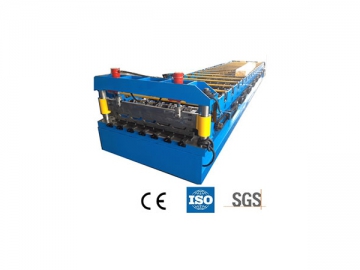

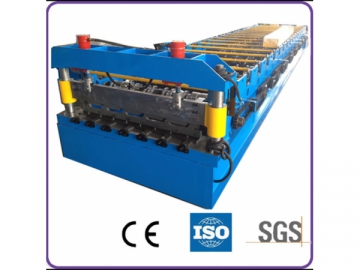

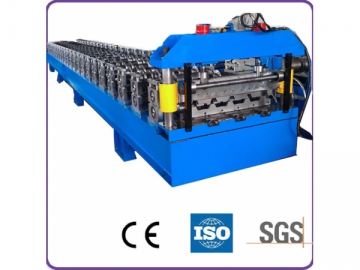

Perfiladeira de telha trapezoidal

Perfiladeira de telha trapezoidal
Solicite uma cotação

Perfiladeira de telha trapezoidal possui uma elevada velocidade de perfilagem, design racional, operação simples e durabilidade. Este equipamento de perfilagem tem qualidade elevada e preço competitivo. A máquina perfiladeira é composta por desbobinador hidráulico com dispositivo de freagem, equipamento de perfilagem com ferramentas, cortador hidráulico, mesa de trabalho, dispositivo de empilhamento automático e mais.

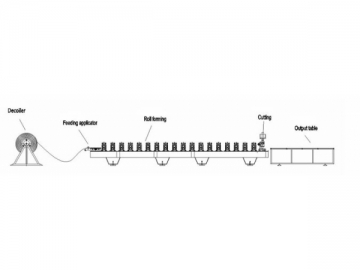

Esquema do fluxo de processo
Desbobinamento→ Alimentação→ prensagem e criação de forma → medição de comprimento → corte → receção de placas

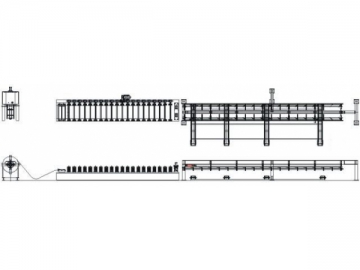

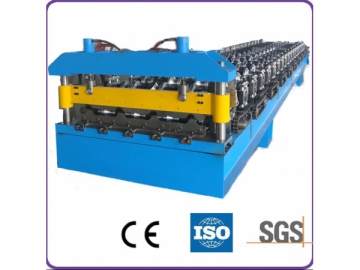

Esboço do equipamento

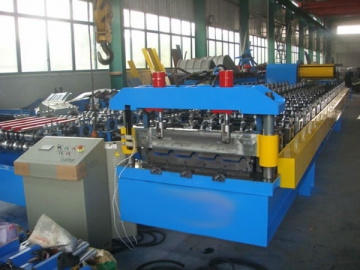

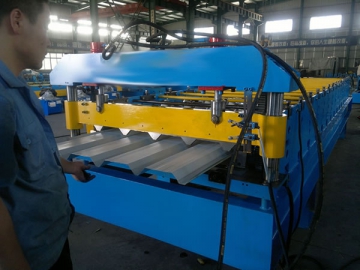

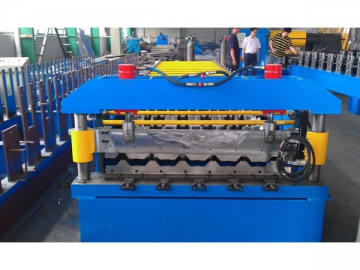

Perfiladeira com sistema de controle PLC
Principais especificações da perfiladeira
Item Perfiladeira de telhas
Material de bobina Espessura 0.3-0.8mm
Largura da bobina 900MM-1250MM, personalizado
Resistência à tração 250-350 Mpa
Material PPGI, aço colorido , GI .
Desbobinador Tipo de desbobinador Tipo manual, hidráulico ou automático
Largura da bobina Max. 1250mm
I.D 508-610mm
O.D Max. 1500mm
Perfiladeira de telha trapezoidal Estação de perfilagem 18 estações ( depende do perfil)
Material do rolete Aço 45#, superfície revestida com cromo duro 0.05mm
Diâmetro do eixo 76mm
Material do eixo Aço 45# de alto grau
tipo de acionamento Corrente de transmissão
Velocidade de perfilagem 0-15m/min
Potência principal 5.5KW
Corte Tipo de corte Corte hidráulico
Material de matriz de corte Aço Cr12Mov, HRC58-62
Potência de corte 3KW
Tolerância de corte 10m /-1.5mm
Codificador Marca OMRON
Controle elétrico PLC Marca PANASONIC
Inversor Marca PANASONIC
Tela tátil PANASONIC
Tipo de operação Tela tátil e botão
Estação hidráulica Estação hidráulica Marca chinesa famosa
Mesa de deslocamento axial Tipo de mesa Tipo simples não motorizado
Função Para suportar painéis acabados
Componentes principais da perfiladeira
Desbobinador 1 Unidade
Guia de alimentação 1 Unidade
Perfiladeira de telha IBR 1 Unidade
Dispositivo de corte hidráulico 1 Unidade
Estação hidráulica 1 Unidade
Painel de controle do computador PLC 1 Unidade
Mesa de deslocamento axial 2 Unidades

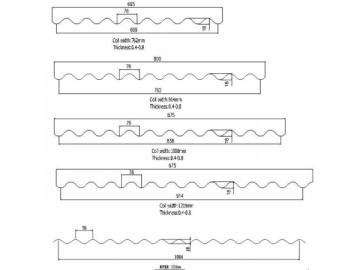

Desenho de um perfil de telha para referência

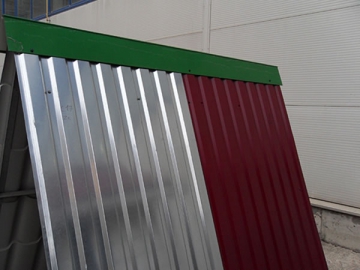

Aplicação da nossa perfiladeira
A nossa perfiladeira de alta qualidade e excelente desempenho é aplicada para processamento de várias telhas e painéis tais como telha trapezoidal, telha IBR, telha metálica, telha de aço, painel para revestimento de telhado, painel de parede, painel R e painel PBR.

Porque a nossa perfiladeira?
1.Alta qualidade
2.Preço competitivo
3.Excelente desempenho
4.Fácil operação
5.Design avançado e software COPRA
6.Serviço de garantia (1 ano)

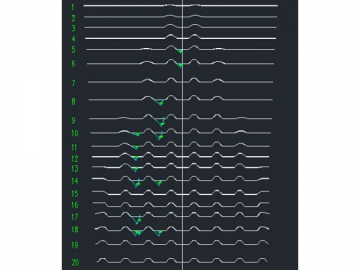

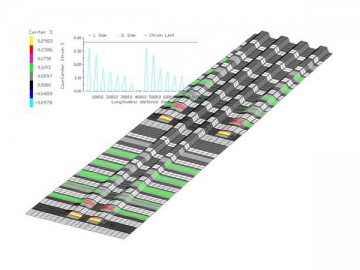

Design de uma perfiladeira
