Centro de usinagem vertical de alta velocidade, Série V-650 Máquina CNC de 3 eixos
Solicite uma cotação
O centro de usinagem vertical com guias lineares, V-650 tem uma bancada de trabalho de 760×450mm, que pode carregar mais que 350kg de itens usinados. É apropriado para processamento fino e produtos usinados com características de linha de ferramentas fina na superfície. Esta máquina CNC pesa 4200kg e tem dimensões de 2200×2500×2650mm.
Características técnicas| Modelo | V-650 |
| Curso | |
| Curso do eixo X (mm) | 600 |
| Curso do eixo Y (mm) | 500 |
| Curso do eixo Z (mm) | 550 |
| Distância do eixo à mesa de trabalho (mm) | 120-670 |
| Distância entre o centro do eixo árvore à coluna (mm) | 520 |
| Mesa de trabalho | |
| Dimensões da mesa de trabalho (mm) | 760×450 |
| Peso máximo sobre a mesa (kg) | 350 |
| Quantidade de ranhuras em T | 3 |
| Tamanho de ranhuras em T (mm) | 18 |
| Eixo árvore | |
| Rotação standard do spindle（r.p.m） | 10000 |
| Rotação do spindle (não-standard) (rpm) | 12000-15000 |
| Potência do eixo (KW) | 10(7.5) |
| Cone | BT-40 |
| Avanços | |
| Avanço rápido triaxial (mm/min) | 48000 |
| Avanço de corte triaxial (mm/min) | 1-10000 |
| Outros | |
| Potência do motor de 3 eixos (KW) | 2/2/3 |
| Precisão de posicionamneto (mm) | ±0.005/300 |
| Precisão de repetibilidade (mm) | ±0.003/300 |
| Sistema de controle | MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D |
| Tanque de refrigeração (bomba) (HP) | 1/2 |
| Potência requerida (KVA) | 20 |
| Pressão de ar (bar) | 6-7 |
| Peso da máquina (kg) | 4200 |
| Dimensão da máquina (mm) | 2200×2500×2650 |
- Sistema de controle e motor

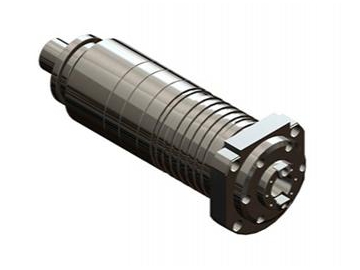

- Fuso mecânico de transmissão direta

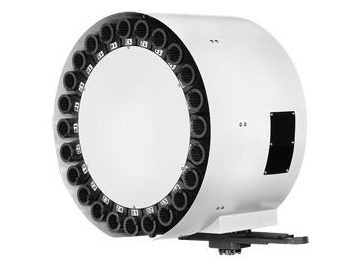

- Depósito de ferramentas giratório, possuindo 24 ferramentas.

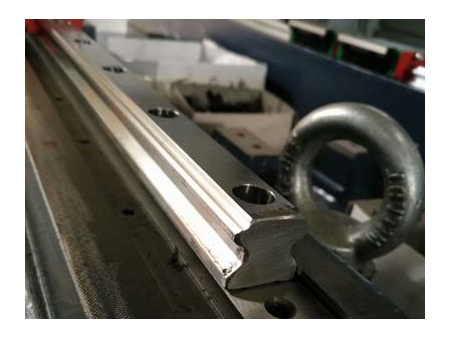

- Guias lineares funcionando de forma estável e com usinagem de alta precisão.n
Para estes componenetes, o sistema de controle pode ser alterado de acordo com as necessidades dos clientes. Nosso depósito de ferramentas pode ser montado com mais ferramentas, e caso queira informações mais detalhadas pode clicar nos .
